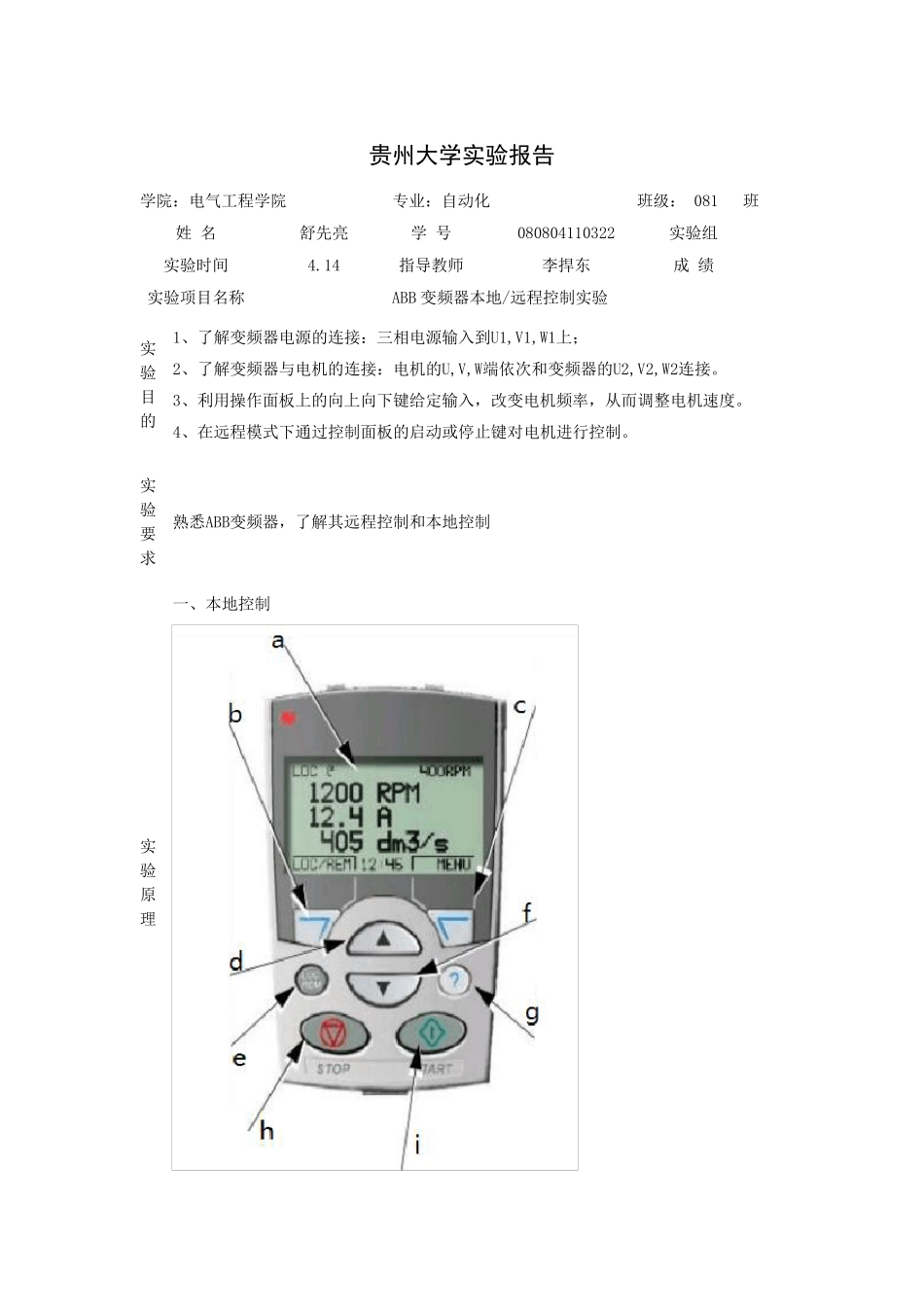

贵 州 大 学 ——电气工程学院 专 业 综 合 实 验 专 业: 自动化 班 级: 0 8 级一班 * 名: * * 学 号: ************ 指导教师: *** 日 期: 2 0 1 2 .4 .1 4 专业综合实验报告 学 院: 电气工程学院 班 级: 0 8 1 姓 名: 刘路 学 号: 0 8 0 8 0 41 1 0 3 3 4 自 评 通过这次试验我接触了ABB变频器,了解了变频器电源的连接、变频器与电机的连接等,并且进行了一些基础的操作,比如给定输入,改变电机频率等。在这次实验中,我增强了动手和实践能力。 同时,我也认识到我在学习中的不足,力求通过这次实验我学到更多知识。 指 导 教 师 评 语 教师签名: 综 合 成 绩 教师签名: 贵州大学实验报告 学院:电气工程学院 专业:自动化 班级: 081 班 姓 名 舒先亮 学 号 080804110322 实验组 实验时间 4.14 指导教师 李捍东 成 绩 实验项目名称 ABB 变频器本地/远程控制实验 实验目的 1、了解变频器电源的连接:三相电源输入到U1,V1,W1上; 2、了解变频器与电机的连接:电机的U,V,W端依次和变频器的U2,V2,W2连接。 3、利用操作面板上的向上向下键给定输入,改变电机频率,从而调整电机速度。 4、在远程模式下通过控制面板的启动或停止键对电机进行控制。 实验要求 熟悉ABB变频器,了解其远程控制和本地控制 实验原理 一、本地控制 控制盘如上图所示,利用向上向下键改变电机的运行频率,启动停止键对电机进行启停控制。 二、远程控制 ABB标准宏接线如下图所示: 利用D13,D14的通断来改变电机的运行频率 根据D13,D14通断组合指定4个输出方式,具体如下: 实验仪器 ABB 变频器、控制柜、电机 实验步骤 一、本地控制 (1) 利用启动向导根据提示设置一些基本参数,或者按菜单键进入到参数设置里面,选择99,按进入键,把电机上的名牌数据额定电压,额定电流,额定频率,额定转速,额定功率这些数据分别输入到9905 至9909 中,一一对应,9901 是语言选择,根据习惯选择,在这里建议选择中文,9902 选择“ABB 标准默认宏”,每一步选择都要存储,其它参数不变,然后退出至显示的第一页。 (2)以上参数设置好后,按下”LOC/REM”键切换到“LOC”模式,然后按下“START”键,然后利用向上向下键给定电机频率,从而调整电机速度;停止则按“STOP”键。 二、远程控制 以上参数设置不变,按下”LOC/REM”键切换到“REM...
