ABB控制产品AF系列样本手册VIP专享

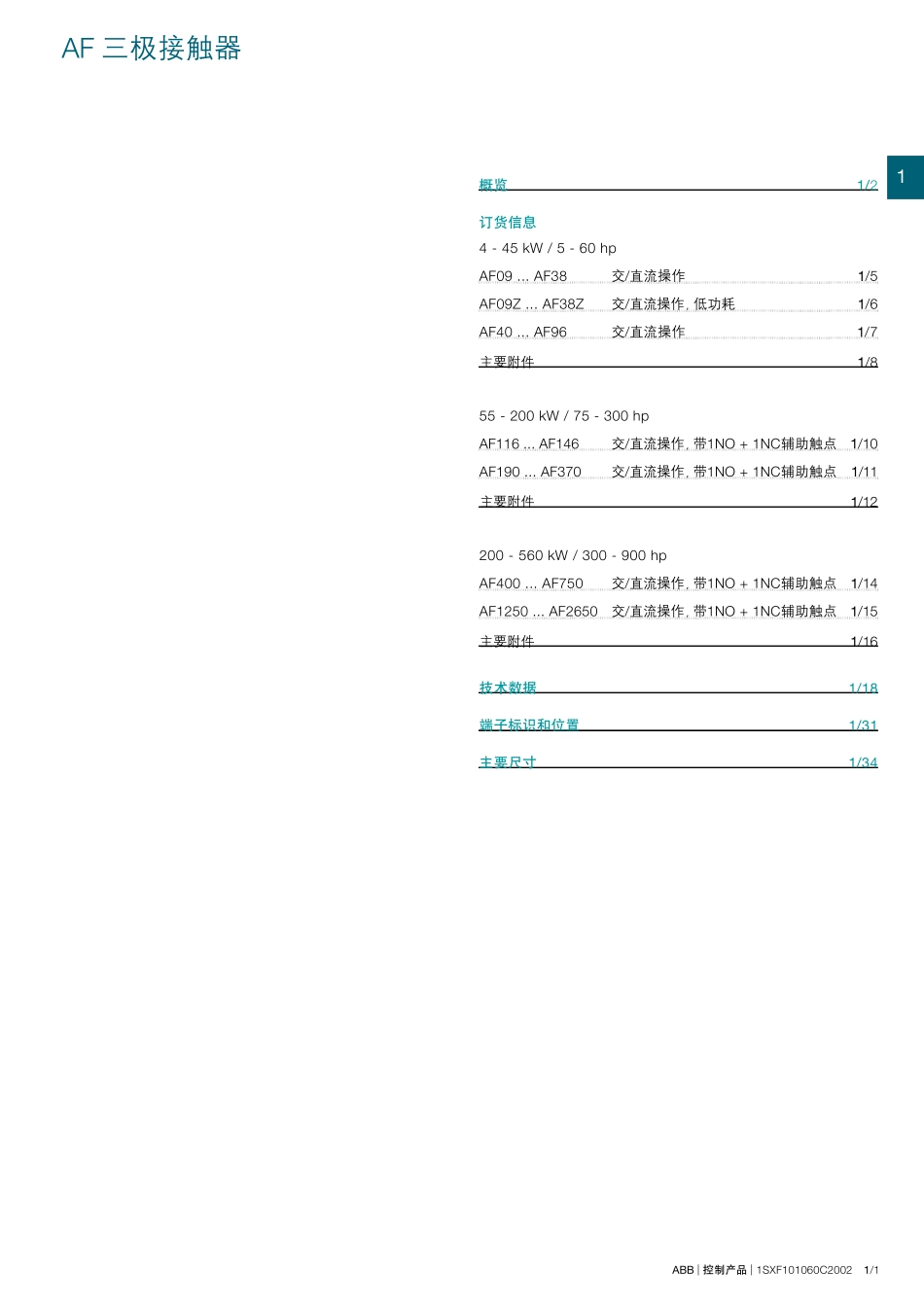

11/0 1SXF101060C2002 | ABB | 控制产品ABB | 控制产品 | 1SXF101060C2002 1/11AF 三 极 接 触 器概览 1/2订货信息4 - 45 kW / 5 - 60 hpAF09 ... AF38 交 /直 流 操 作 1/5AF09Z ... AF38Z 交 /直 流 操 作 ，低功耗 1/6AF40 ... AF96 交 /直 流 操 作 1/7主要附件 1/855 - 200 kW / 75 - 300 hpAF116 ... AF146 交 /直 流 操 作 ，带1NO + 1NC辅助触 点 1/10AF190 ... AF370 交 /直 流 操 作 ，带1NO + 1NC辅助触 点 1/11主要附件 1/12200 - 560 kW / 300 - 900 hpAF400 ... AF750 交 /直 流 操 作 ，带1NO + 1NC辅助触 点 1/14AF1250 ... AF2650 交 /直 流 操 作 ，带1NO + 1NC辅助触 点 1/15主要附件 1/16技术数据 1/18端子标识和位置 1/31主要尺寸 1/341/2 1SXF101060C2002 | ABB | 控制产品1AF 三 极 接 触 器用 于 控 制 电 动 机 及 电 力 线 路IEC (1)AC-3 额定功率θ ≤ 60 °C (2), 400 V kW45.57.5111518.518.522303745UL/CSA3 相电动机480 Vhp57.5101520203040506060交/直流控制电压型 号AF09AF12AF16AF26AF30AF38AF40AF52AF65AF80AF96IECAC-3 额定工作电流θ ≤ 60 °C (2), 400 V A912182632384053658096AC-1 额定工作电流θ ≤ 40 °C, 690 V A25283045505070100105125130UL/CSA一般应用的额定电流600 V A252830455050608090105115NEMANEMA 尺寸000—1——2——3—(1) 1000 V IEC额 定 参 数 ， 适 用 于 AF146 ... AF2650接 触 器 。(2) θ≤ 55 ˚C， 适 用 于 AF400 ... AF2650接 触 器 。主要附件辅助触点前装CA4-10 (1 x N.O.) CA4-01 (1 x N.C.)侧装CAL4-11 (1 x N.O. + 1 x N.C.)定时器电 子TEF4-ONTEF4-OFF联锁单元机 械VM4VM96-4机 械/电 气联锁VEM4连接件适 用 于 可逆接 触 器BER16-4BER38-4BER65-4BER96-4浪涌抑制器内置浪涌抑制 器过载继电器热过载继电器10 级(Class 10A，适 用 于TF140, TA200DU)TF42 (0.10… 38 A)TF65 (22...67 A)TF96 (40...96 A)电子过载继电器脱扣等级：10E, 20E, 30EEF19 (0.10… 19 A)EF19 (0.10… 19 A) EF45 (9… 45 A)EF65 (25...70 A)EF96 (36...100 A)电动机起动器热/磁保护10 级MS116 (0.10...32 A)lcs达50 kA，...
