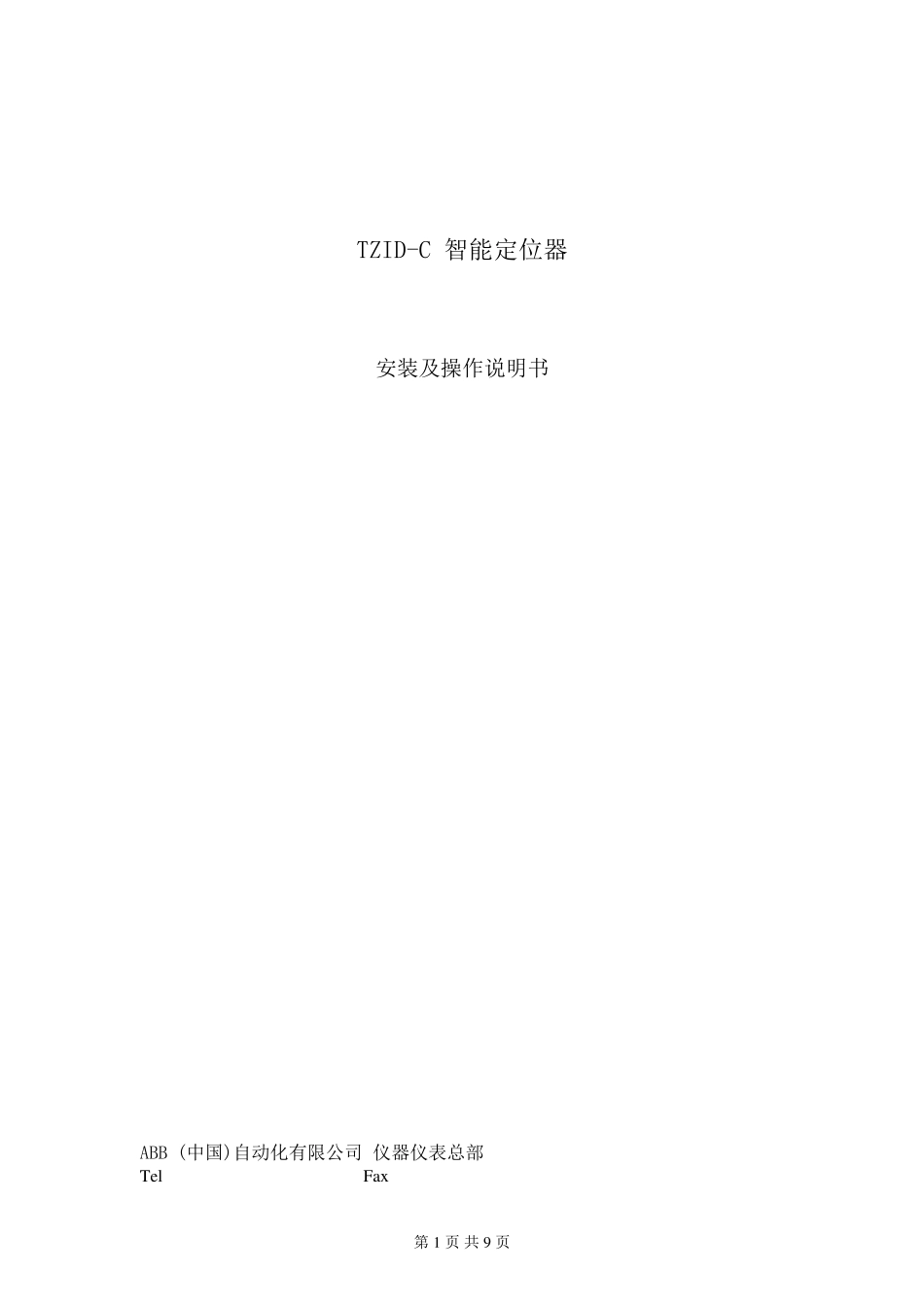

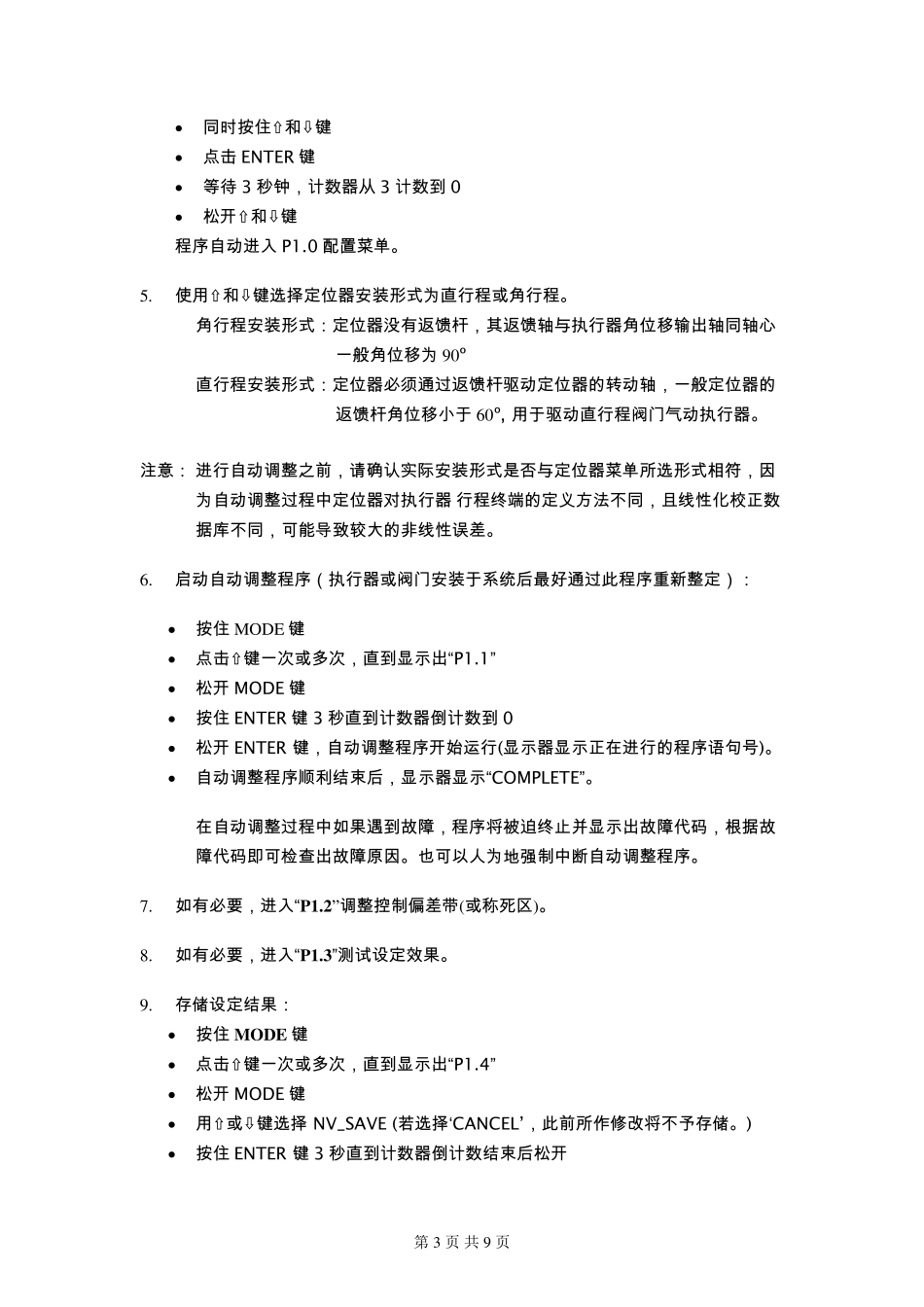

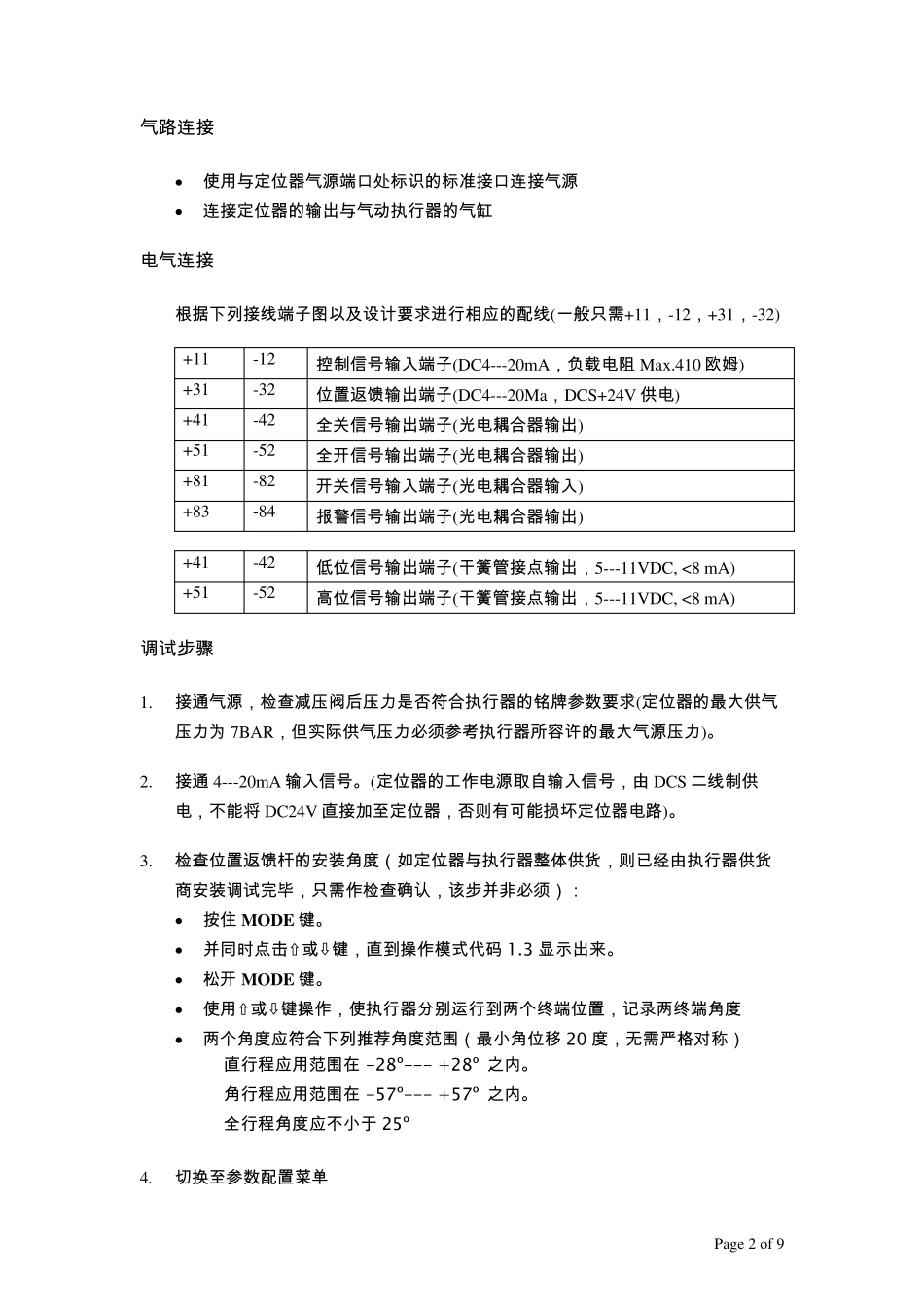

第 1 页 共 9 页 TZID-C 智能定位器 安装及操作说明书 ABB (中国)自动化有限公司 仪器仪表总部 Tel************Fax ************Page 2 of 9 气 路 连 接 • 使 用 与 定 位 器 气 源 端 口 处 标 识 的 标 准 接 口 连 接 气 源 • 连 接 定 位 器 的 输 出 与 气 动 执 行 器 的 气 缸 电 气 连 接 根 据 下 列 接 线 端 子 图 以 及 设 计 要 求 进 行 相 应 的 配 线 (一 般 只 需 +11， -12， +31， -32) +11 -12 控 制 信 号 输 入 端 子 (DC4---20mA， 负 载 电 阻 Max.410 欧 姆 ) +31 -32 位 置 返 馈 输 出 端 子 (DC4---20Ma， DCS+24V 供 电 ) +41 -42 全 关 信 号 输 出 端 子 (光 电 耦 合 器 输 出 ) +51 -52 全 开 信 号 输 出 端 子 (光 电 耦 合 器 输 出 ) +81 -82 开 关 信 号 输 入 端 子 (光 电 耦 合 器 输 入 ) +83 -84 报 警 信 号 输 出 端 子 (光 电 耦 合 器 输 出 ) +41 -42 低 位 信 号 输 出 端 子 (干 簧 管 接 点 输 出 ， 5---11VDC, <8 mA) +51 -52 高 位 信 号 输 出 端 子 (干 簧 管 接 点 输 出 ， 5---11VDC, <8 mA) 调 试 步 骤 1. 接 通 气 源 ， 检 查 减 压 阀 后 压 力 是 否 符 合 执 行 器 的 铭 牌 参 数 要 求 (定 位 器 的 最 大 供 气压 力 为 7BAR， 但 实 际 供 气 压 力 必 须 参 考 执 行 器 所 容 许 的 最 大 气 源 压 力 )。 2. 接 通 4---20mA 输 入 信 号 。(定 位 器 的 工作电 源 取自输 入 信 号 ， 由 DCS 二线 制 供电 ， 不能将 DC24V 直接 加至定 位 器 ， 否 则有可能损坏定 位 器 电 路 )。 3. 检 查 位 置 返 馈 杆的 安装角度（如定 位 器 与 执 行 器 整体供 货， 则已经由执 行 器 供 货商安装调 试 完毕， 只 需 作检 查 确认， 该步 并非必 须 ）： • 按住 MODE 键。 • 并同时点 击⇧或⇩ 键， 直到操作模式代码 1.3 显示出 来。 • 松开 MODE 键。 • 使 用 ⇧或⇩ 键操作， 使 执 行 器 分别运行 到两个终端 位 置 ， ...
