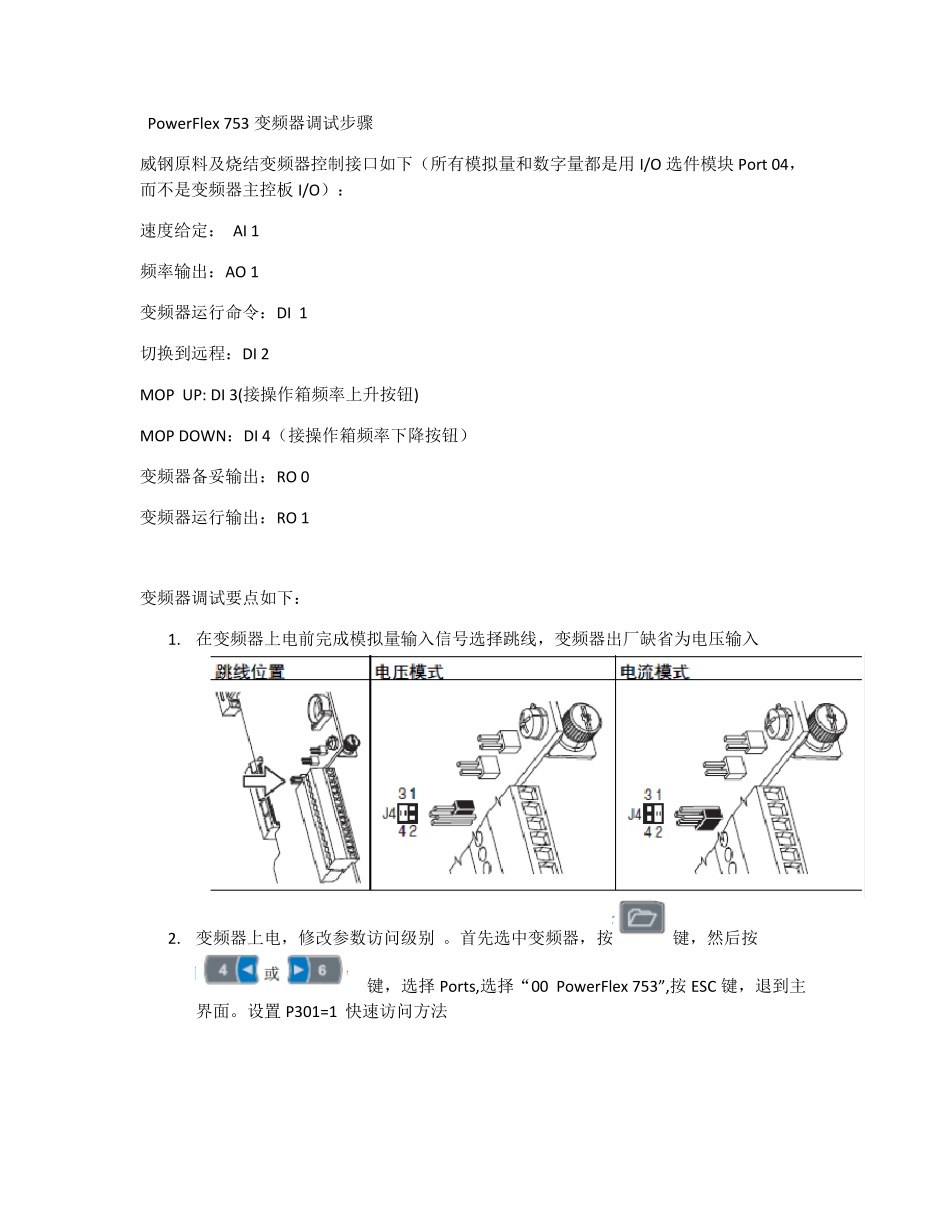

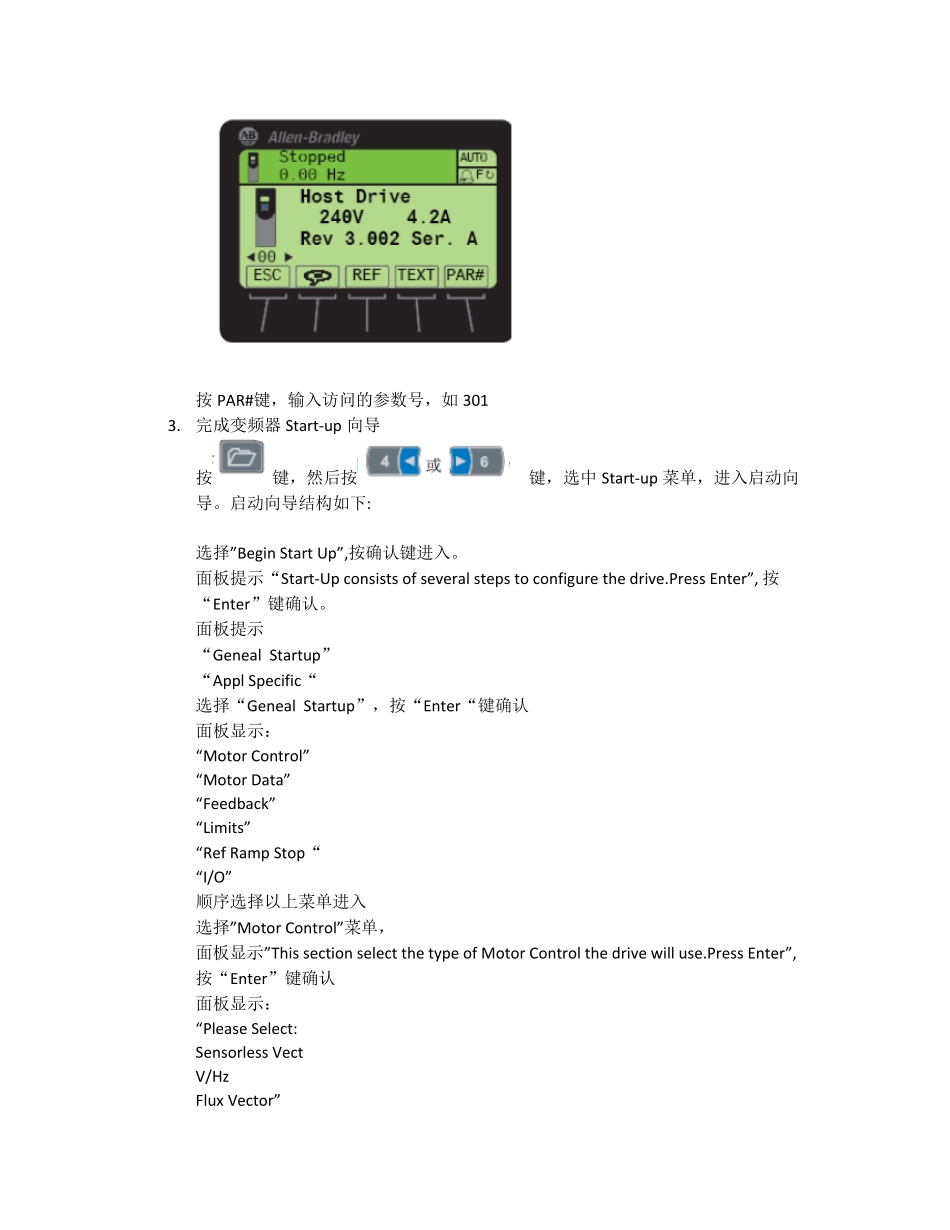

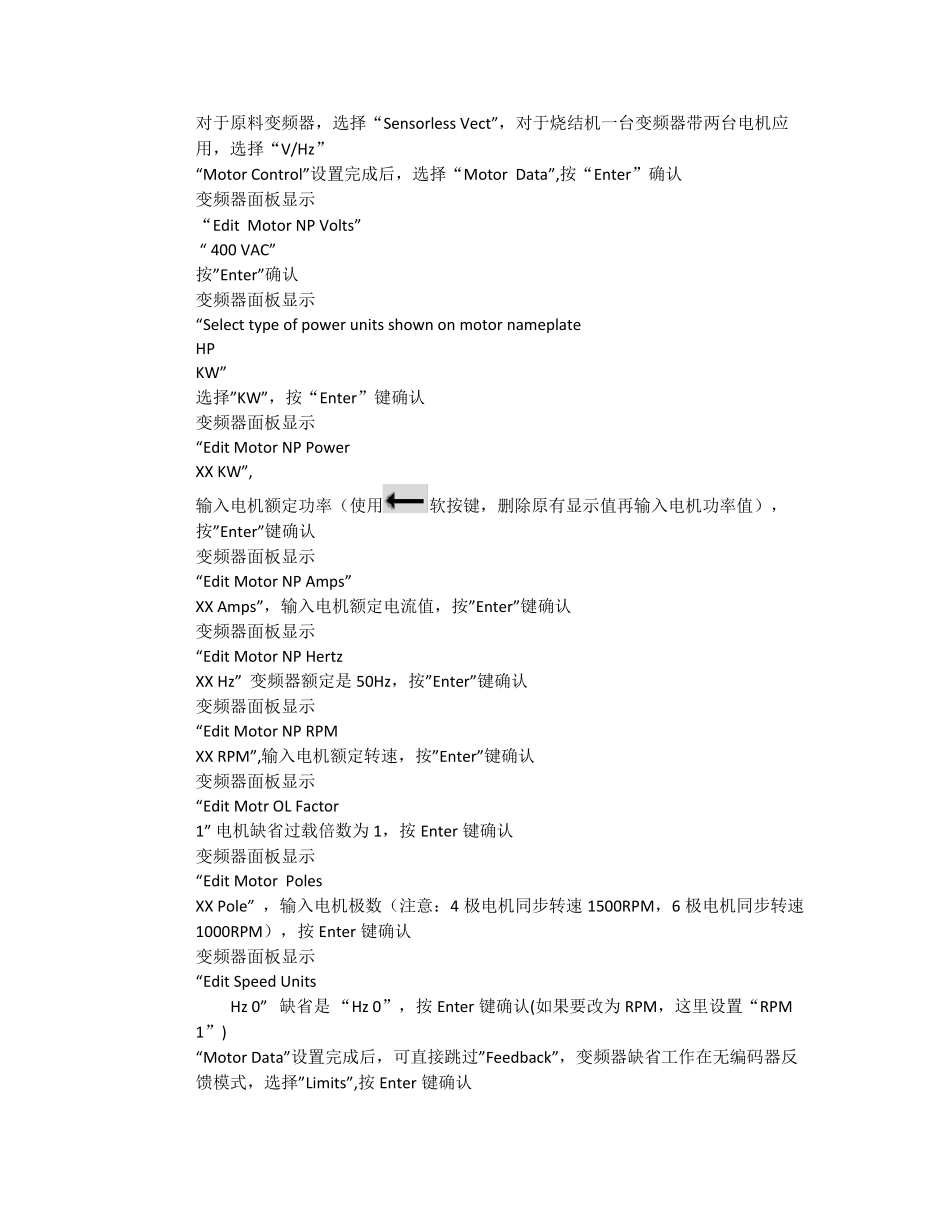

PowerFlex 753 变频器调试步骤 威钢原料及烧结变频器控制接口如下（所有模拟量和数字量都是用I/O 选件模块 Port 04，而不是变频器主控板I/O）： 速度给定： AI 1 频率输出：AO 1 变频器运行命令：DI 1 切换到远程：DI 2 MOP UP: DI 3(接操作箱频率上升按钮) MOP DOWN：DI 4（接操作箱频率下降按钮） 变频器备妥输出：RO 0 变频器运行输出：RO 1 变频器调试要点如下： 1. 在变频器上电前完成模拟量输入信号选择跳线，变频器出厂缺省为电压输入 2. 变频器上电，修改参数访问级别 。首先选中变频器，按 键，然后按键，选择Ports,选择“00 PowerFlex 753”,按ESC 键，退到主界面。设置 P301=1 快速访问方法 按PAR#键，输入访问的参数号，如301 3. 完成变频器Start-up 向导 按 键，然后按键，选中Start-up 菜单，进入启动向导。启动向导结构如下: 选择” Begin Start Up” ,按确认键进入。 面板提示“Start-Up consists of several steps to configure the drive.Press Enter” , 按“Enter”键确认。 面板提示 “Geneal Startup” “Appl Specific“ 选择“Geneal Startup”，按“Enter“键确认 面板显示： “ Motor Control” “ Motor Data” “ Feedback” “ Limits” “ Ref Ramp Stop“ “ I/O” 顺序选择以上菜单进入 选择” Motor Control” 菜单， 面板显示” This section select the type of Motor Control the drive will use.Press Enter” ,按“Enter”键确认 面板显示： “ Please Select: Sensorless Vect V/Hz Flux Vector” 对于原料变频器，选择“Sensorless Vect” ，对于烧结机一台变频器带两台电机应用，选择“V/Hz” “ Motor Control” 设置完成后，选择“Motor Data” ,按“Enter”确认 变频器面板显示 “Edit Motor NP Volts” “ 400 VAC” 按” Enter” 确认 变频器面板显示 “ Select type of power units shown on motor nameplate HP KW” 选择” KW” ，按“Enter”键确认 变频器面板显示 “ Edit Motor NP Power XX KW” , 输入电机额定功率（使用软按键，删除原有显示值再输入电机功率值），按” Enter” 键确认 变频器面板显示 “ Edit Motor NP Amps” XX Amps” ，输入电机额定电流值，按” Enter” 键确认 变频器面板显示 ...
