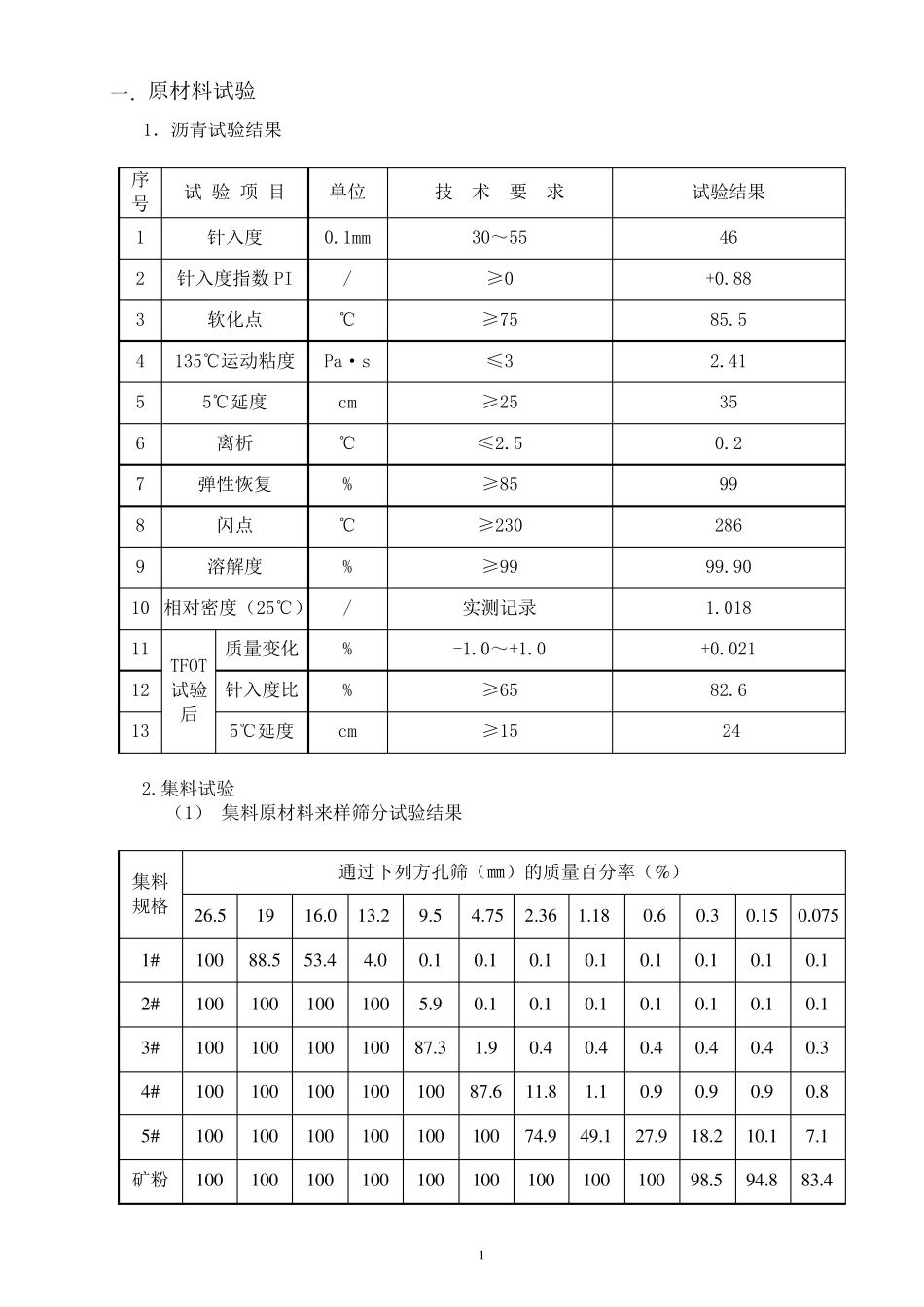

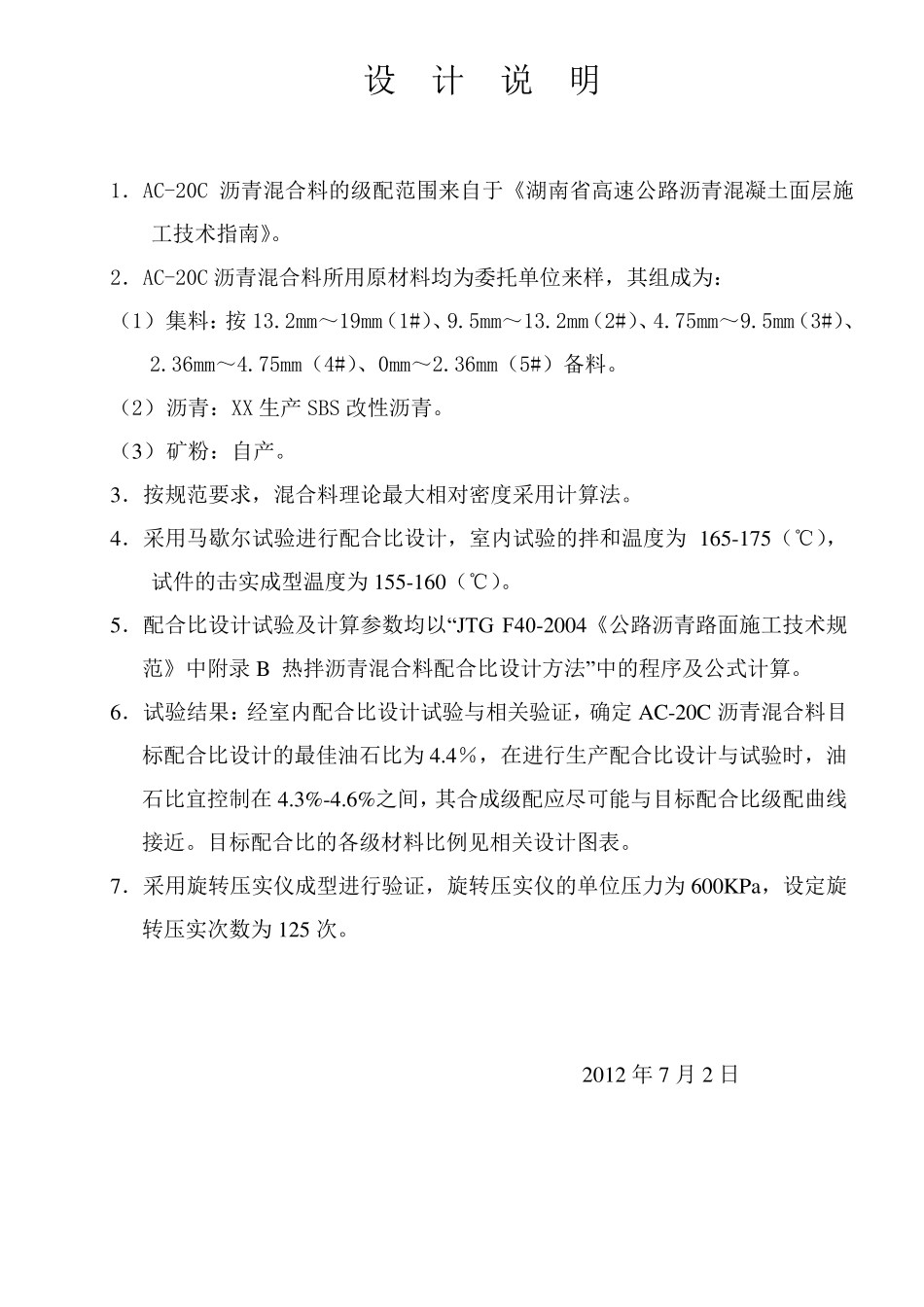

设 计 说 明 1．AC-20C 沥青混合料的级配范围来自于《湖南省高速公路沥青混凝土面层施工技术指南》。 2．AC-20C 沥青混合料所用原材料均为委托单位来样，其组成为： （1） 集料：按13.2mm～19mm（1#）、9.5mm～13.2mm（2#）、4.75mm～9.5mm（3#）、2.36mm～4.75mm（4#）、0mm～2.36mm（5#）备料。 （2） 沥青：XX 生产SBS 改性沥青。 （3） 矿粉：自产。 3．按规范要求，混合料理论最大相对密度采用计算法。 4． 采用马歇尔试验进行配合比设计，室内试验的拌和温度为165-175（℃），试件的击实成型温度为155-160（℃）。 5．配合比设计试验及计算参数均以“JTG F40-2004《公路沥青路面施工技术规范》中附录 B 热拌沥青混合料配合比设计方法”中的程序及公式计算。 6．试验结果：经室内配合比设计试验与相关验证，确定 AC-20C 沥青混合料目标配合比设计的最佳油石比为4.4％，在进行生产配合比设计与试验时，油石比宜控制在 4.3%-4.6%之间，其合成级配应尽可能与目标配合比级配曲线接近。目标配合比的各级材料比例见相关设计图表。 7．采用旋转压实仪成型进行验证，旋转压实仪的单位压力为600KPa，设定旋转压实次数为125 次。 2012 年 7 月 2 日 1 一．原材料试验 1．沥青试验结果 序号 试 验 项 目 单位 技 术 要 求 试验结果 1 针入度 0.1mm 30～55 46 2 针入度指数PI / ≥0 +0.88 3 软化点 ℃ ≥75 85.5 4 135℃运动粘度 Pa·s ≤3 2.41 5 5℃延度 cm ≥25 35 6 离析 ℃ ≤2.5 0.2 7 弹性恢复 % ≥85 99 8 闪点 ℃ ≥230 286 9 溶解度 % ≥99 99.90 10 相对密度（25℃） / 实测记录 1.018 11 TFOT试验后 质量变化 % -1.0～+1.0 +0.021 12 针入度比 % ≥65 82.6 13 5℃延度 cm ≥15 24 2.集料试验 （1） 集料原材料来样筛分试验结果 集料规格 通过下列方孔筛（㎜）的质量百分率（%） 2 6 .5 1 9 1 6 .0 1 3 .2 9 .5 4 .7 5 2 .3 6 1 .1 8 0 .6 0 .3 0 .1 5 0 .0 7 5 1 # 1 0 0 8 8 .5 5 3 .4 4 .0 0 .1 0 .1 0 .1 0 .1 0 .1 0 .1 0 .1 0 .1 2 # 1 0 0 1 0 0 1 0 0 1 0 0 5 .9 0 .1 0 .1 0 .1 0 .1 0 .1 0 .1 0 .1 3 # 1 0 0 1 0 0 1 0 0 1 0 0 8 7 .3 1 .9 0 .4 0 .4 0 .4 0 .4 0 .4 0 .3...
