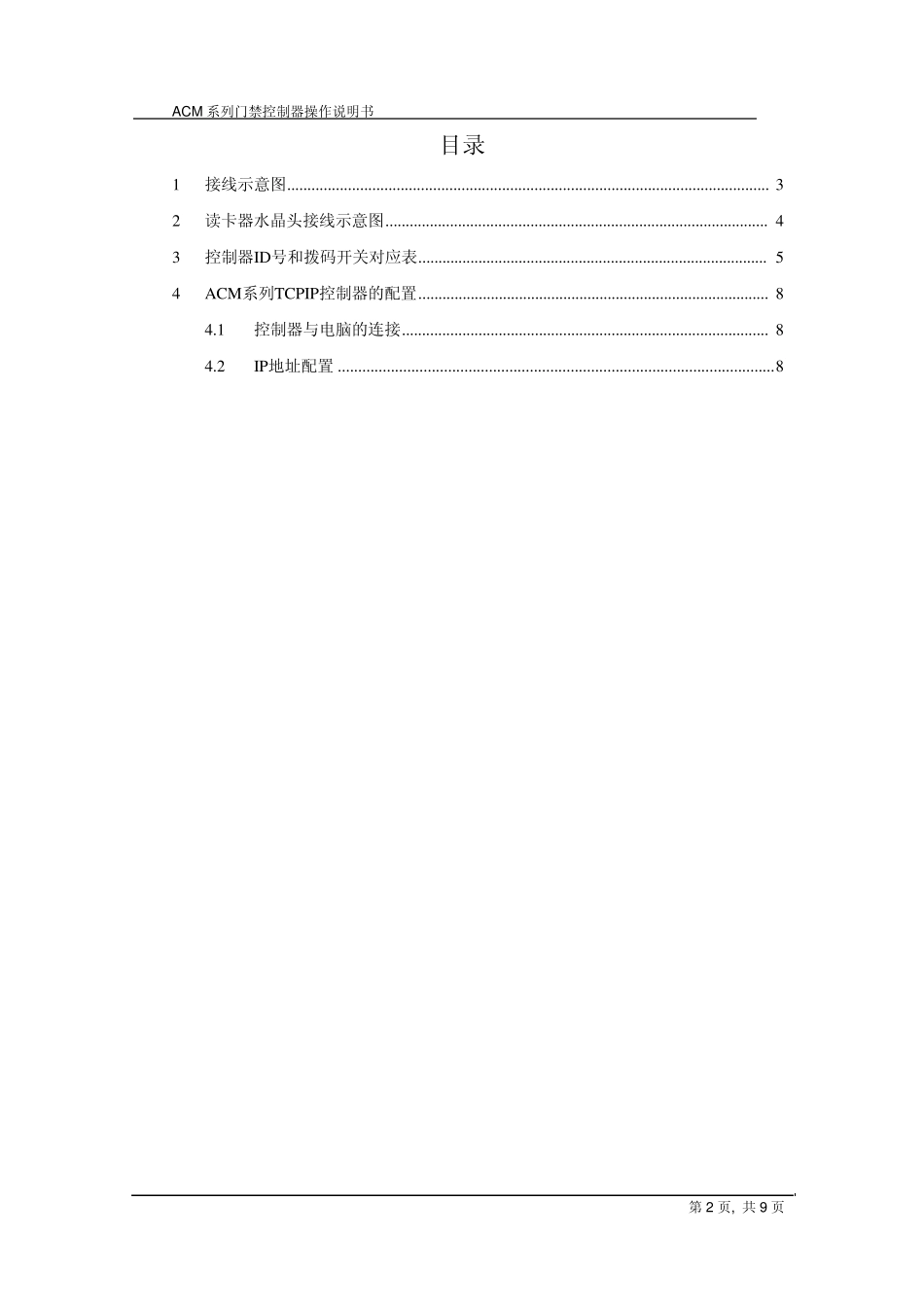

ACM 系列门禁控制器 操作说明书 ACM 系列门禁控制器操作说明书 第2 页, 共9 页 目录 1 接线示意图 ....................................................................................................................... 3 2 读卡器水晶头接线示意图 ............................................................................................... 4 3 控制器ID号和拨码开关对应表 ....................................................................................... 5 4 ACM系列TCPIP控制器的配置 ....................................................................................... 8 4.1 控制器与电脑的连接 ........................................................................................... 8 4.2 IP地址配置 ........................................................................................................... 8 ACM 系列门禁控制器操作说明书 第 3 页, 共 9 页 1 接线示意图 1 2ON+12VGNDGNDR4－R4＋NO1NC1COM1NO2NC2COM2门2出门按钮门1门磁门1出门按钮GNDGND门2门磁复位按钮RX电池开关应拨到ON控制器ID号拨码开关电池电源输入口电源指示灯TXCPU门1读卡器门2读卡器蜂鸣器以太网口LINKACT1 2 3 4 5 6 7 8ONRJ45 ACM 系列门禁控制器操作说明书 第4 页, 共9 页 2 读卡器水晶头接线示意图 编号 接线引脚 含 义 1 GND 电源地 2 GND 电源地 3 LED 指示灯控制线 4 BEEP 蜂鸣器控制线 5 W D0 时钟（数据0） 6 W D1 数据（数据1） 7 ＋12V ＋12V直流电源 8 ＋12V ＋12V直流电源 87654321压线铜片塑料弹片在下面网线 ACM 系列门禁控制器操作说明书 第5 页, 共9 页 3 控制器ID 号和拨码开关对应表 拨码开关中1表示对应的位拨到O N 的位置。 例如：控制器ID号2，对应的拨码开关是00000010，拨码开关如下图所示： 1 2 3 4 5 6 7 8O N 控制器ID号和拨码开关对应表： 控制器ID号 拨码开关 控制器ID号 拨码开关 控制器ID号 拨码开关 控制器ID号 拨码开关 1 00000001 65 01000001 129 10000001 193 11000001 2 00000010 66 01000010 130 10000010 194 11000010 3 00000011 67 01000011 131 10000011 195 11000011 4 00000100 68 01000100 ...
