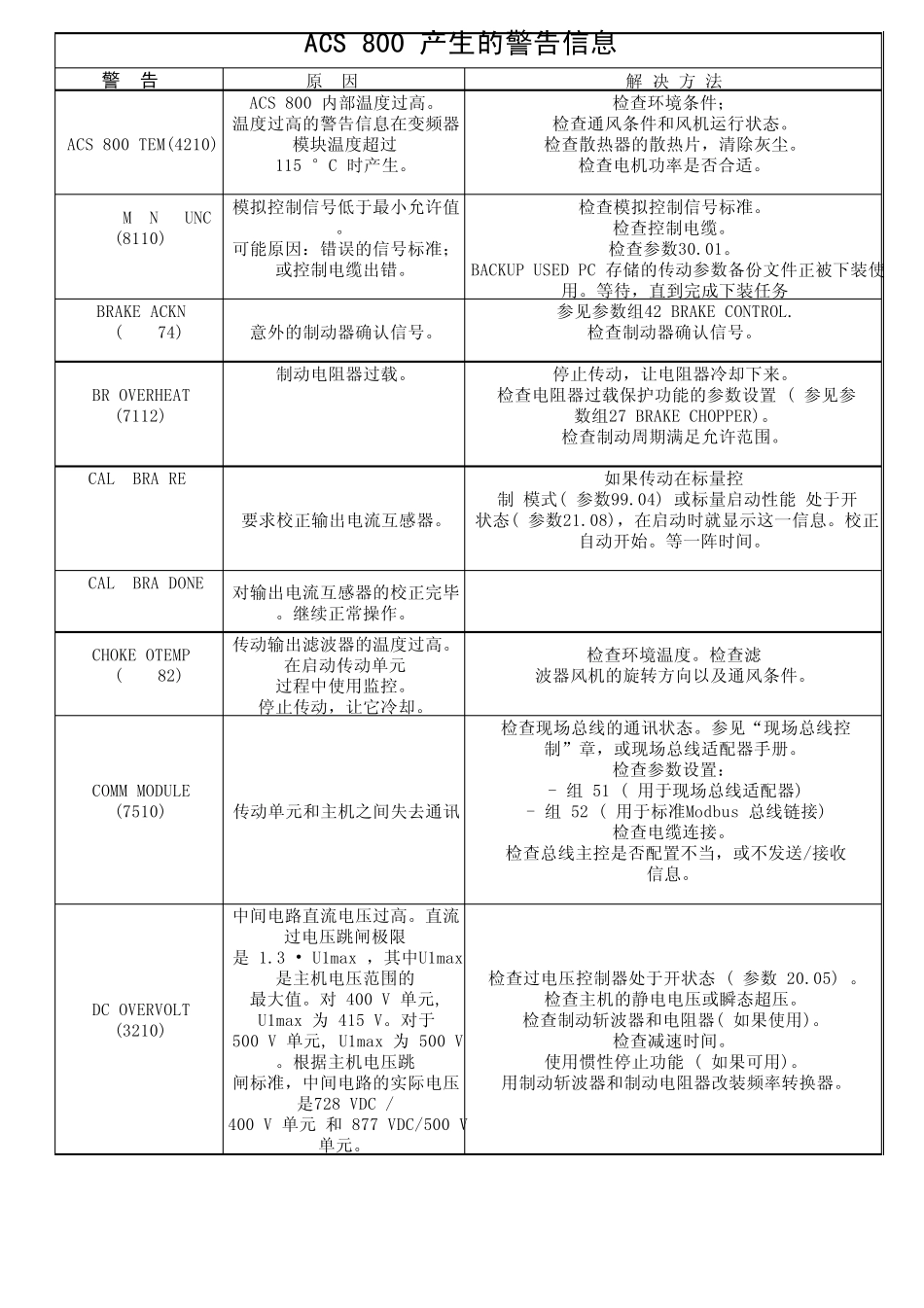

警 告 原 因 解 决 方 法ACS 800 TEM(4210)ACS 800 内部温度过高。温度过高的警告信息在变频器模块温度超过115 °C 时产生。检查环境条件；检查通风条件和风机运行状态。检查散热器的散热片，清除灰尘。检查电机功率是否合适。< MIN FUNC(8110)模拟控制信号低于最小允许值。可能原因：错误的信号标准；或控制电缆出错。检查模拟控制信号标准。检查控制电缆。检查参数30.01。BACKUP USED PC 存储的传动参数备份文件正被下装使用。等待，直到完成下装任务BRAKE ACKN(ff74)意外的制动器确认信号。参见参数组42 BRAKE CONTROL.检查制动器确认信号。BR OVERHEAT(7112)制动电阻器过载。停止传动，让电阻器冷却下来。检查电阻器过载保护功能的参数设置 ( 参见参数组27 BRAKE CHOPPER)。检查制动周期满足允许范围。CALIBRA REQ 要求校正输出电流互感器。如果传动在标量控制 模式( 参数99.04) 或标量启动性能 处于开状态( 参数21.08)，在启动时就显示这一信息。校正自动开始。等一阵时间。CALIBRA DONE对输出电流互感器的校正完毕。继续正常操作。CHOKE OTEMP(ff82)传动输出滤波器的温度过高。在启动传动单元过程中使用监控。停止传动，让它冷却。检查环境温度。检查滤波器风机的旋转方向以及通风条件。COMM MODULE(7510)传动单元和主机之间失去通讯检查现场总线的通讯状态。参见“现场总线控制”章，或现场总线适配器手册。检查参数设置：- 组 51 ( 用于现场总线适配器)- 组 52 ( 用于标准Modbus 总线链接)检查电缆连接。检查总线主控是否配置不当，或不发送/接收信息。DC OVERVOLT(3210)中间电路直流电压过高。直流过电压跳闸极限是 1.3 • U1max ，其 中U1max是主机电压范围的最大 值。对 400 V 单元,U1max 为 415 V。对于500 V 单元, U1max 为 500 V。根 据 主机电压跳闸标准，中间电路的实 际 电压是728 VDC /400 V 单元 和 877 VDC/500 V单元。检查过电压控制器处于开状态 ( 参数 20.05) 。检查主机的静 电电压或瞬 态超压。检查制动斩 波器和电阻器( 如果使用)。检查减 速 时间。使用惯 性停止功能 ( 如果可用)。用制动斩 波器和制动电阻器改 装频率转换 器。ACS 800 产生的警告信息 EARTH FAULT(2330)(programmableFault Function30.17)主 机 系 统 的 负 载 失 去 平 衡 。 可能 由 于 电 机 故 障 、 电 机 电 缆 故...
