ACS800变频器远程就地宏控制调试

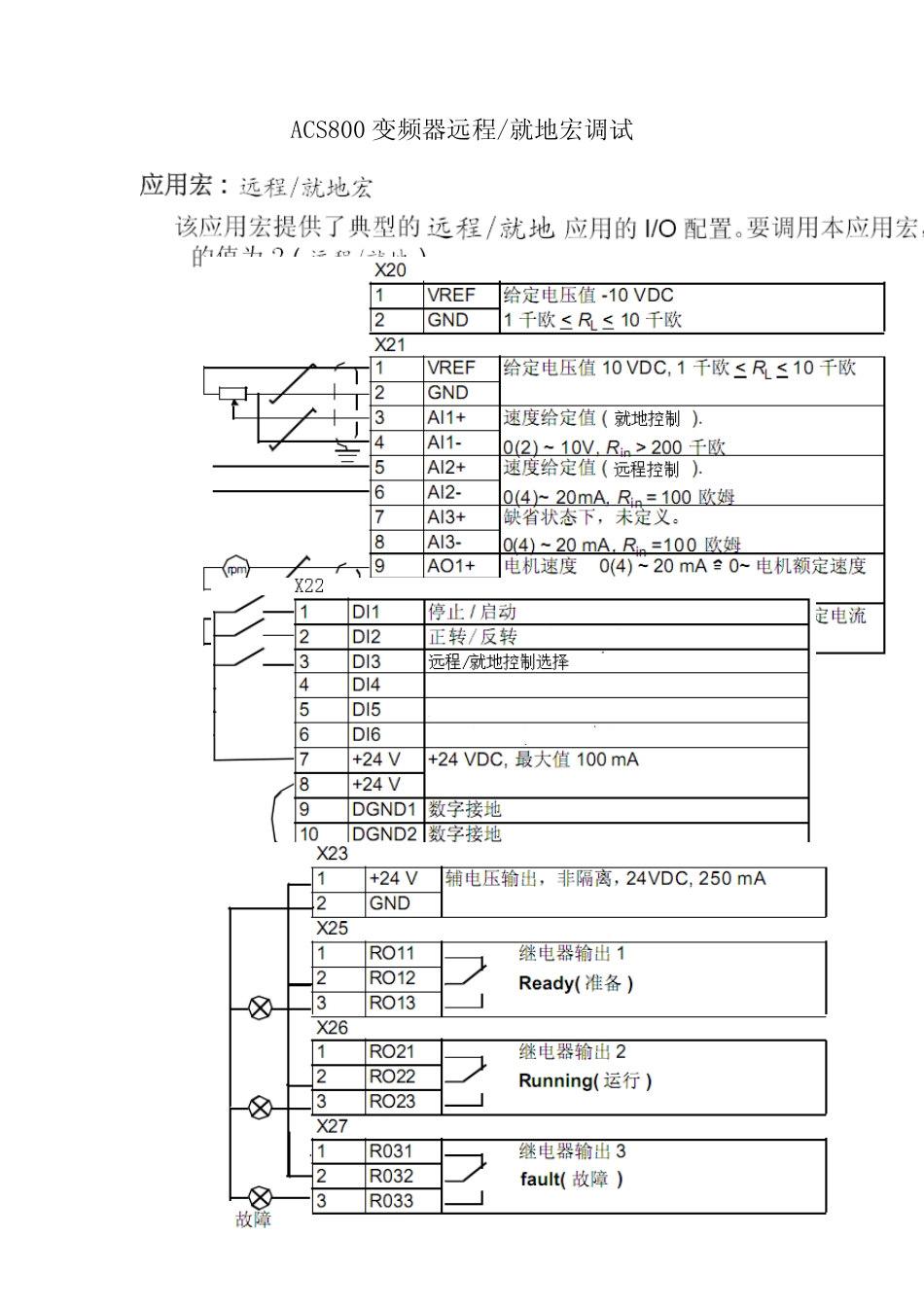

ACS800 变频器远程/就地宏调试 参数号 描述 说明 参数选择 备注 9 9 0 1 语言选择 0=英文(英式） 1=英文(美式） 2=德语 缺省值9901=0 9 9 0 2 应用宏选择 1=工厂宏；2=手动/自动宏；3=PID 宏；4=转矩宏 缺省值9902=2 9 9 0 3 恢复出厂设定 0=NO； 1=YES（恢复出厂设定） 9 9 0 4 电机控制模式 0=DTC 直接转矩控制；1=SCALAR 标量控制（常规控制） 根据现场实际应用选择 DTC 模式必须连接负载 9 9 0 5 电机额定电压 根据电机铭牌参数选择 1=1V 9 9 0 6 电机额定电流 根据电机铭牌参数选择 1=0.1A 9 9 0 7 电机额定频率 根据电机铭牌参数选择：8～300Hz 800～30000 9 9 0 8 电机额定转速 根据电机铭牌参数选择：1～18000rpm 1～18000 9 9 0 9 电机额定功率 根据电机铭牌参数选择：0～9000KW 0～90000 9 9 1 0 电机辨识类型（优化电机控制） 1=ID MAGN（辨识励磁） 2=标准辨识运行 3=简化辨识运行 当9904=1（SCALAR 标量控制模式）不能进行辨识运行（标准或简化）。当工作点接近零速时，需要进行辨识运行。在进行ID RUN辨识运行时，要确保电机与负载脱离。选择ID MAGN 模式电机将在零速励磁20～60S；辨识运行模式大概需 60S。 0 1 0 2 输出转速 观测电机的转速；0.0～30000rpm 观测电机的转速；0.0～30000rpm 0 1 0 3 输出频率 观测变频器的输出频率；0.0～500Hz 100=1Hz 0 1 0 4 输出电流 观测电机的电流；0.0～2.0In 单位：A 10=1A 0 1 0 6 输出功率 观测电机的实际功率输出；单位：KW 100=1KW 0 1 0 7 直流母线电压 观测变频器的直流母线电压；0 单位：V 1=1V 0 1 1 8 AI1 观测 AI1 的输入；0.0～10V 1=0.001V 0 1 1 9 AI2 观测 AI2 的输入；0.0～20.0mA 1=0.001mA 0 1 2 0 AI3 观测 AI3 的输入；0.0～20.0mA 1=0.001mA 0 1 2 2 AO1 观测 AO1 的输出值；0.0～20mA 1=0.001mA 0 1 2 3 AO2 观测 AO2 的输出值；0.0～20mA 1=0.001mA 1001 EXT1 外部1 的命令 缺省值1001=3 由DI1 来控制起/停，DI2控制方向 1002 EXT2 外部2 的命令 1=NOT SEL 没有外部命令源来控制起、停和方向；2=DI1控制起/停，由参数 1003 定义方向；3=DI1 控制起/停，由DI2 控制方向，其中 DI2 闭合=反转，DI2 断开=正转； 9=控制盘控制 缺省值1002=3 由DI1 来控制起/停...
