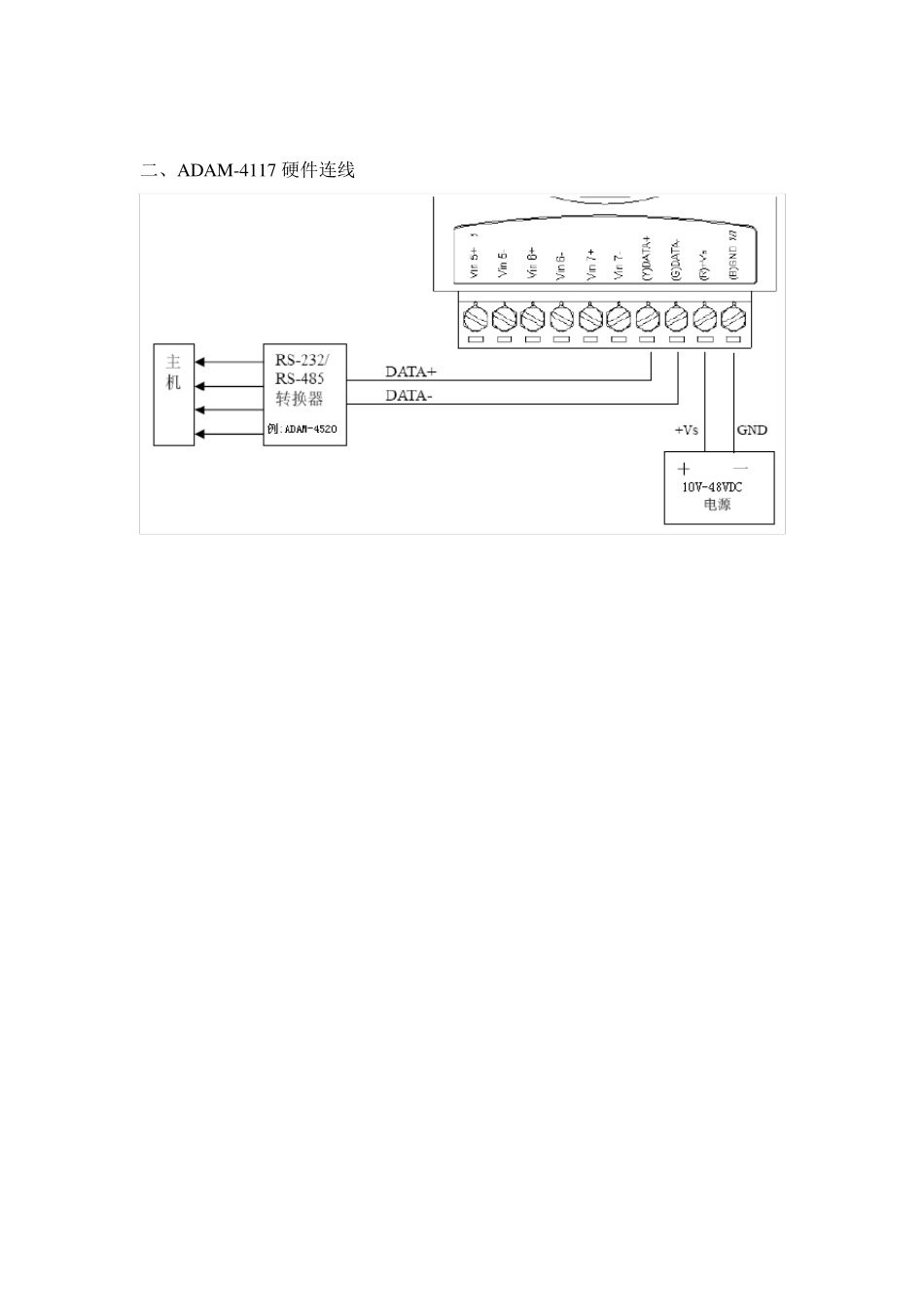

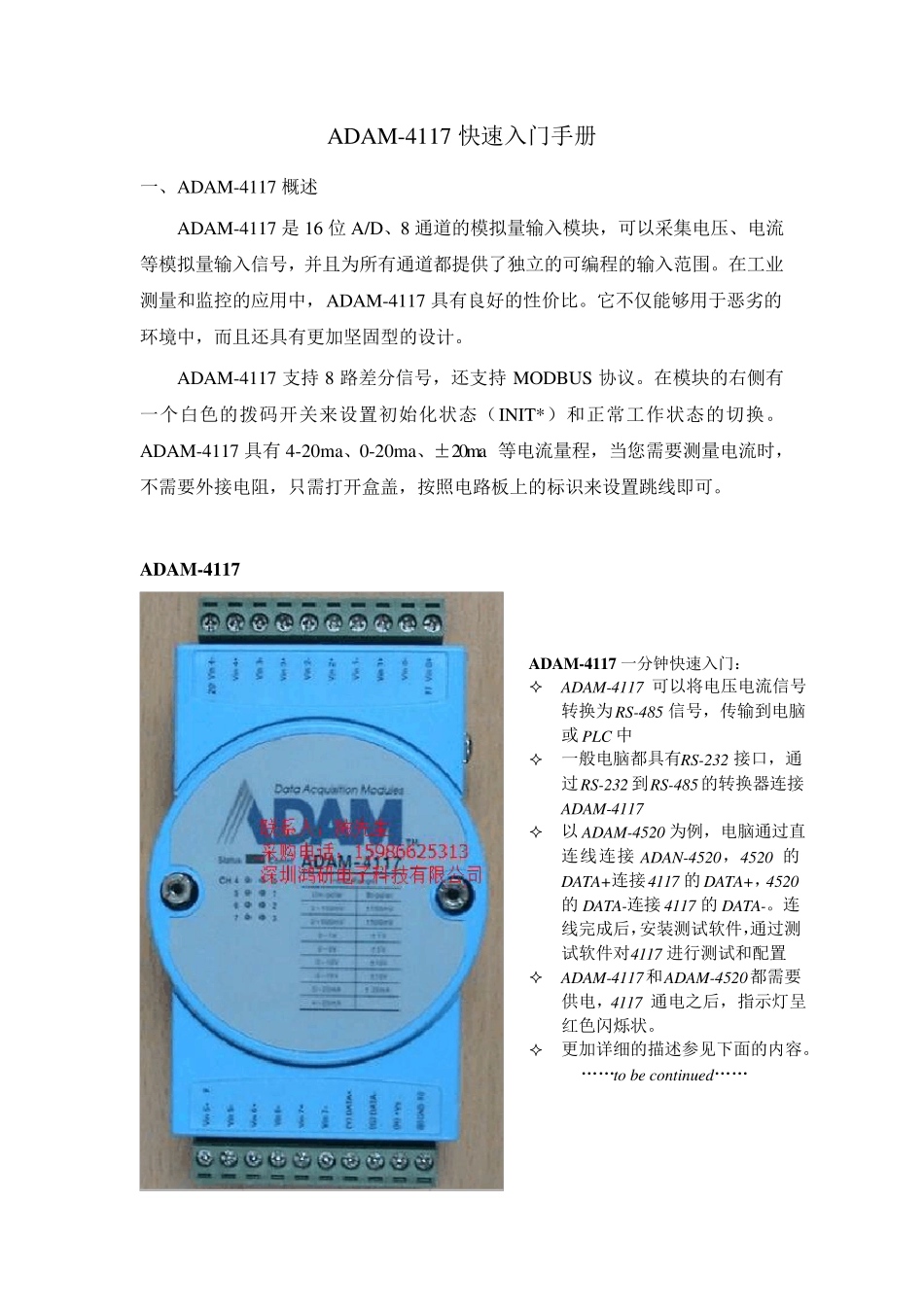

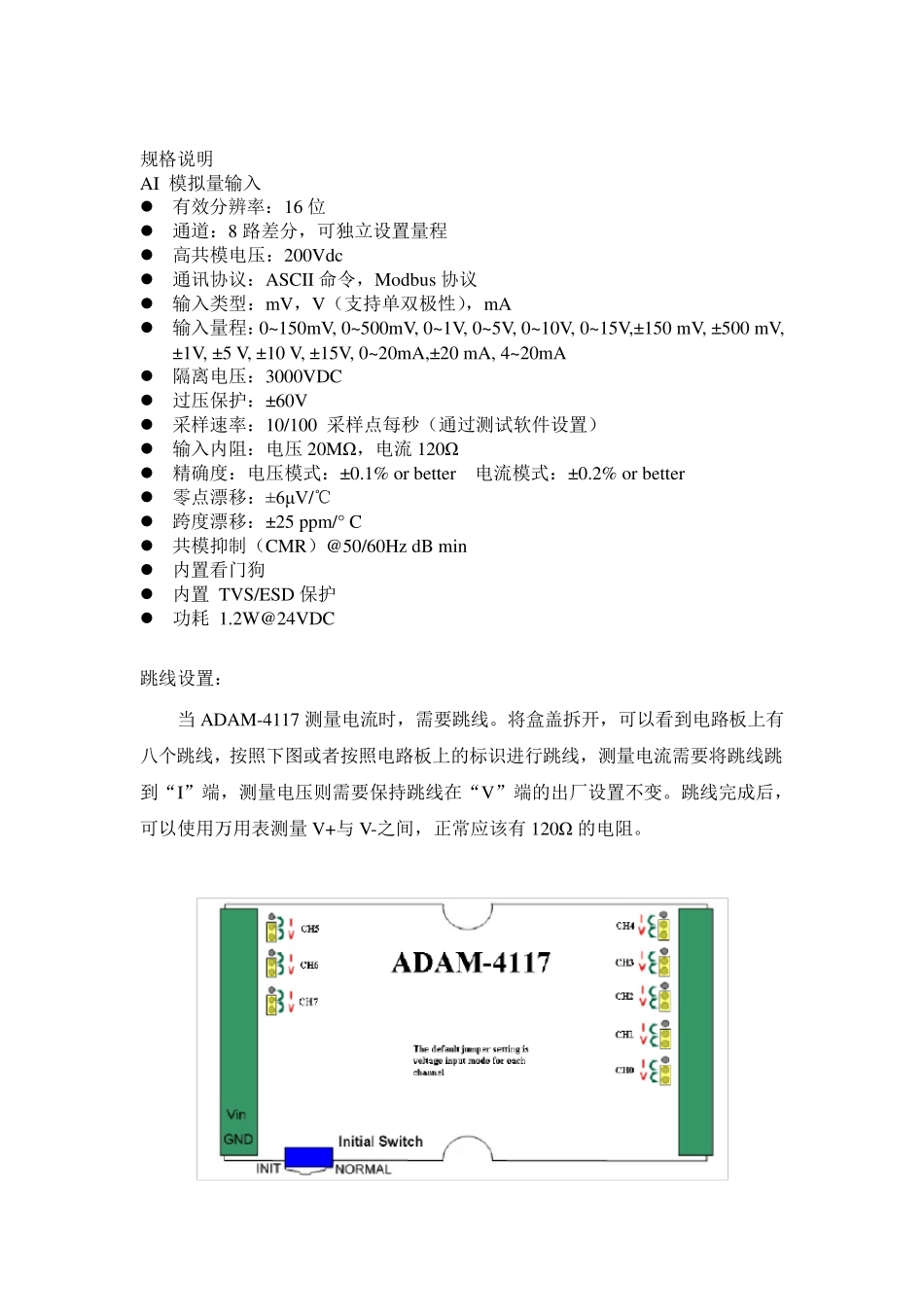

ADAM-4117 快速入门手册 一、ADAM-4117 概述 ADAM-4117 是16 位A/D、8 通道的模拟量输入模块，可以采集电压、电流等模拟量输入信号，并且为所有通道都提供了独立的可编程的输入范围。在工业测量和监控的应用中，ADAM-4117 具有良好的性价比。它不仅能够用于恶劣的环境中，而且还具有更加坚固型的设计。 ADAM-4117 支持8 路差分信号，还支持MODBUS 协议。在模块的右侧有一个白色的拨码开关来设置初始化状态（INIT*）和正常工作状态的切换。ADAM-4117 具有4-20m a、0-20m a、±20m a 等电流量程，当您需要测量电流时，不需要外接电阻，只需打开盒盖，按照电路板上的标识来设置跳线即可。 ADAM -4117 ADAM -4117 一分钟快速入门： ADAM-4117 可以将电压电流信号转换为RS-485 信号，传输到电脑或PLC 中 一般电脑都具有RS-232 接口，通过RS-232 到RS-485 的转换器连接ADAM-4117 以ADAM-4520 为例，电脑通过直连线连接 ADAN-4520，4520 的DATA+连接4117 的DATA+，4520的DATA-连接 4117 的DATA-。连线完成后，安装测试软件，通过测试软件对4117 进行测试和配 置 ADAM-4117和ADAM-4520都需要供电，4117 通电之 后，指 示 灯 呈红 色闪 烁 状。 更加详 细 的描 述参 见 下 面 的内 容 。 … … to be continu ed… … 规格说明 AI 模拟量输入 有效分辨率：16 位 通道：8 路差分，可独立设置量程 高共模电压：200Vdc 通讯协议：ASCII 命令，Modbus 协议 输入类型：mV，V（支持单双极性），mA 输入量程：0~150mV, 0~500mV, 0~1V, 0~5V, 0~10V, 0~15V,±150 mV, ±500 mV, ±1V, ±5 V, ±10 V, ±15V, 0~20mA,±20 mA, 4~20mA 隔离电压：3000VDC 过压保护：±60V 采样速率：10/100 采样点每秒（通过测试软件设置） 输入内阻：电压20MΩ，电流120Ω 精确度：电压模式：±0.1% or better 电流模式：±0.2% or better 零点漂移：±6μV/℃ 跨度漂移：±25 ppm/° C 共模抑制（CMR）@50/60Hz dB min 内置看门狗 内置 TVS/ESD 保护 功耗 1.2W@24VDC 跳线设置： 当ADAM-4117 测量电流时，需要跳线。将盒盖拆开，可以看到电路板上有八个跳线，按照下图或者按照电路板上的标识进行跳线，测量电流需要将跳线跳到“I”端，测量电压则需要保持跳...
