ADS7843驱动程序

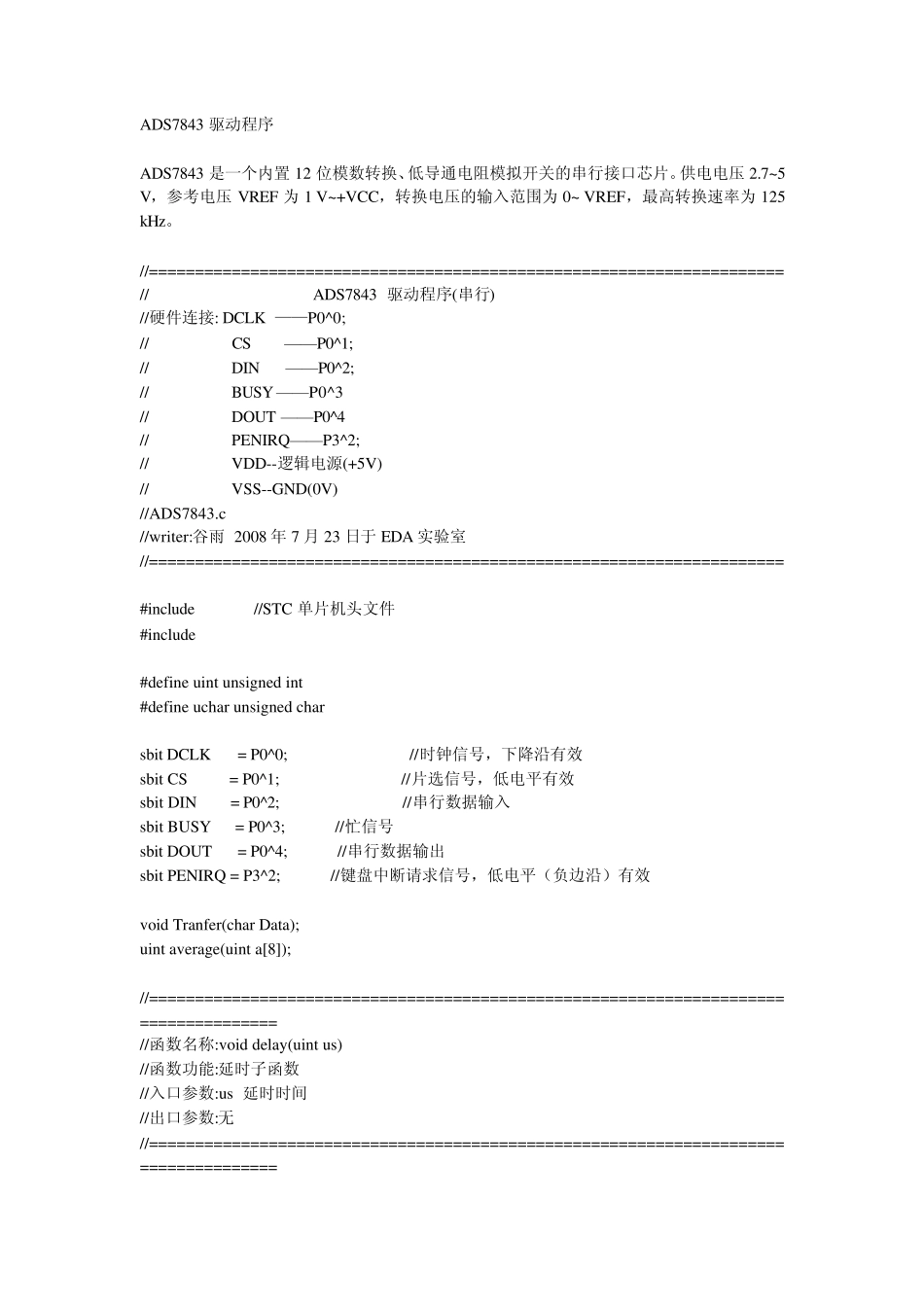

ADS7843驱动程序_第1页
1/6

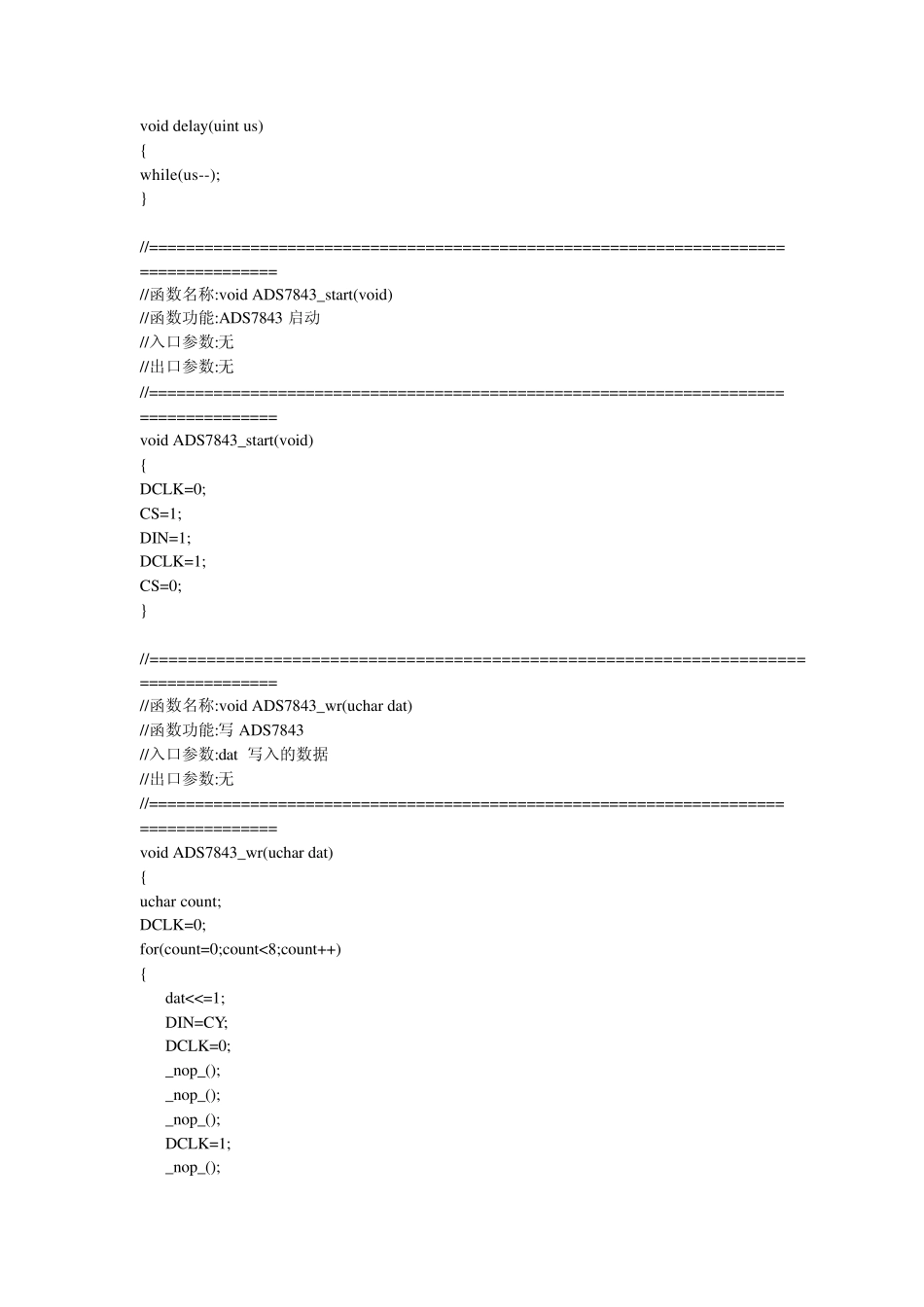

ADS7843驱动程序_第2页
2/6
ADS7843驱动程序_第3页
3/6
ADS7843 驱动程序 ADS7843 是一个内置12 位模数转换、低导通电阻模拟开关的串行接口芯片。供电电压2.7~5 V,参考电压VREF 为1 V~+VCC,转换电压的输入范围为0~ VREF,最高转换速率为125 kHz。 //===================================================================== // ADS7843 驱动程序(串行) //硬件连接: DCLK ——P0^0; // CS ——P0^1; // DIN ——P0^2; // BUSY ——P0^3 // DOUT ——P0^4 // PENIRQ——P3^2; // VDD--逻辑电源(+5V) // VSS--GND(0V) //ADS7843.c //writer:谷雨 2008 年 7 月 23 日于 EDA 实验室 //===================================================================== #include //STC 单片机头文件 #include #define uint unsigned int #define uchar unsigned char sbit DCLK = P0^0; //时钟信号,下降沿有效 sbit CS = P0^1; //片选信号,低电平有效 sbit DIN = P0^2; //串行数据输入 sbit BUSY = P0^3; //忙信号 sbit DOUT = P0^4; //串行数据输出 sbit PENIRQ = P3^2; //键盘中断请求信号,低电平(负边沿)有效 void Tranfer(char Data); uint average(uint a[8]); //==================================================================================== //函数名称:void delay(uint us) //函数功能:延时子函数 //入口参数:us 延时时间 //出口参数:无 //==================================================================================== void delay(uint us) { while(us--); } //==================================================================================== //函数名称:void ADS7843_start(void) //函数功能:ADS7843 启动 //入口参数:无 //出口参数:无 //==================================================================================== void ADS7843_start(void) { DCLK=0; CS=1; DIN=1; DCLK=1; CS=0; } //==================================================================================== //函数名称:void ADS7843_wr(uchar dat) //函数功能:写 ADS7843 //入口参数:dat 写入的数据 //出口参数:无 //==================================================================================== void ADS7843_wr(uchar dat)...
