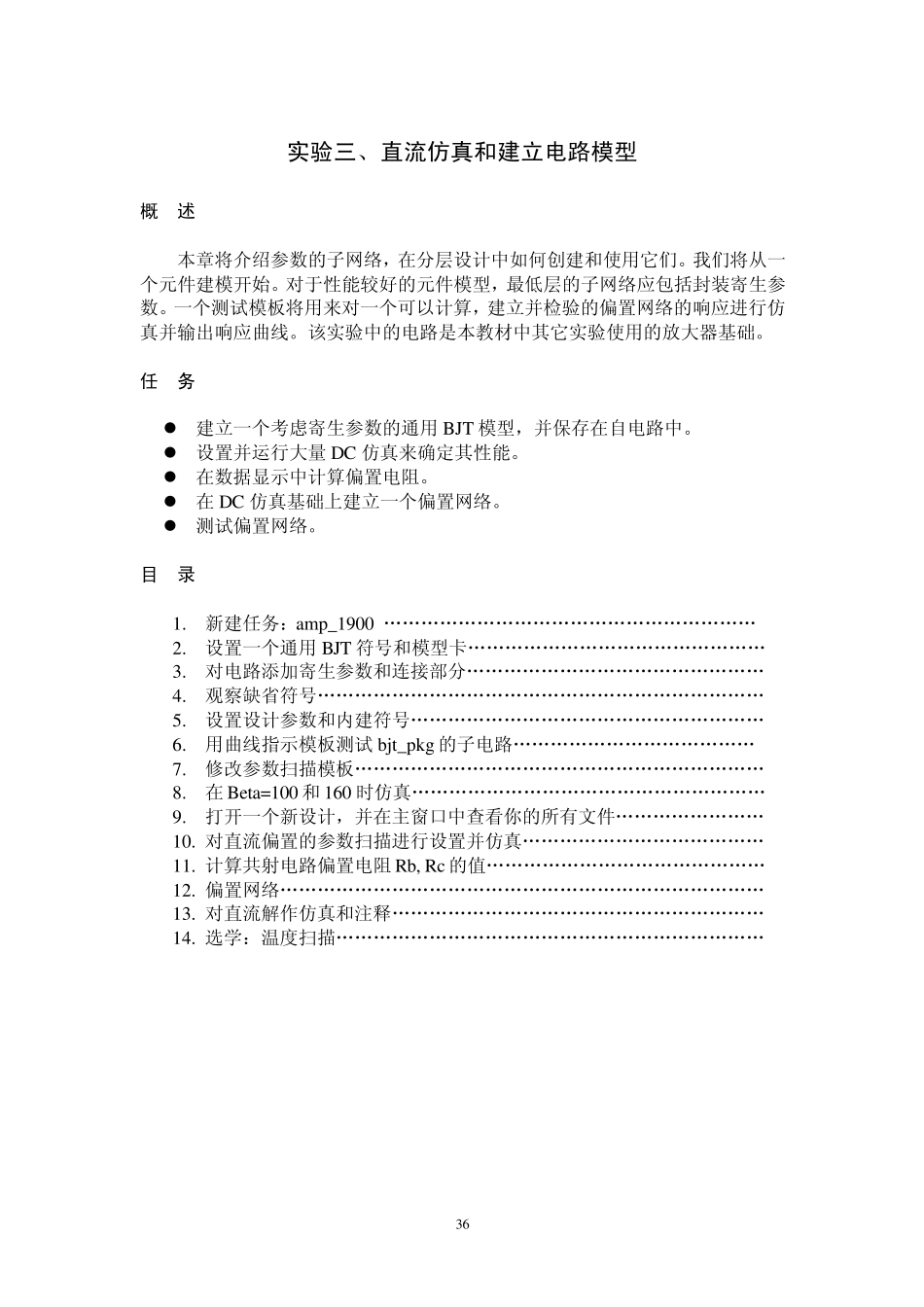

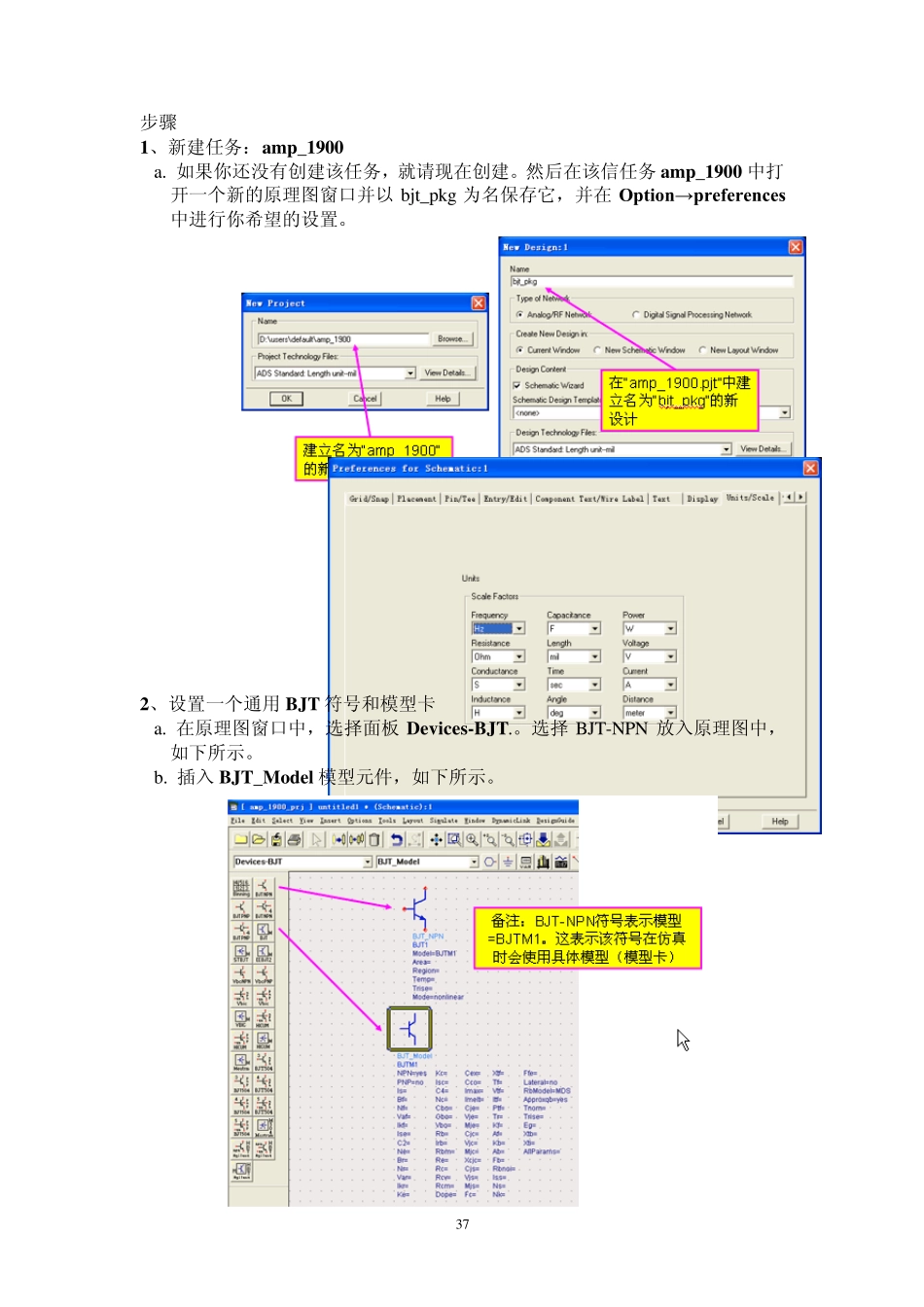

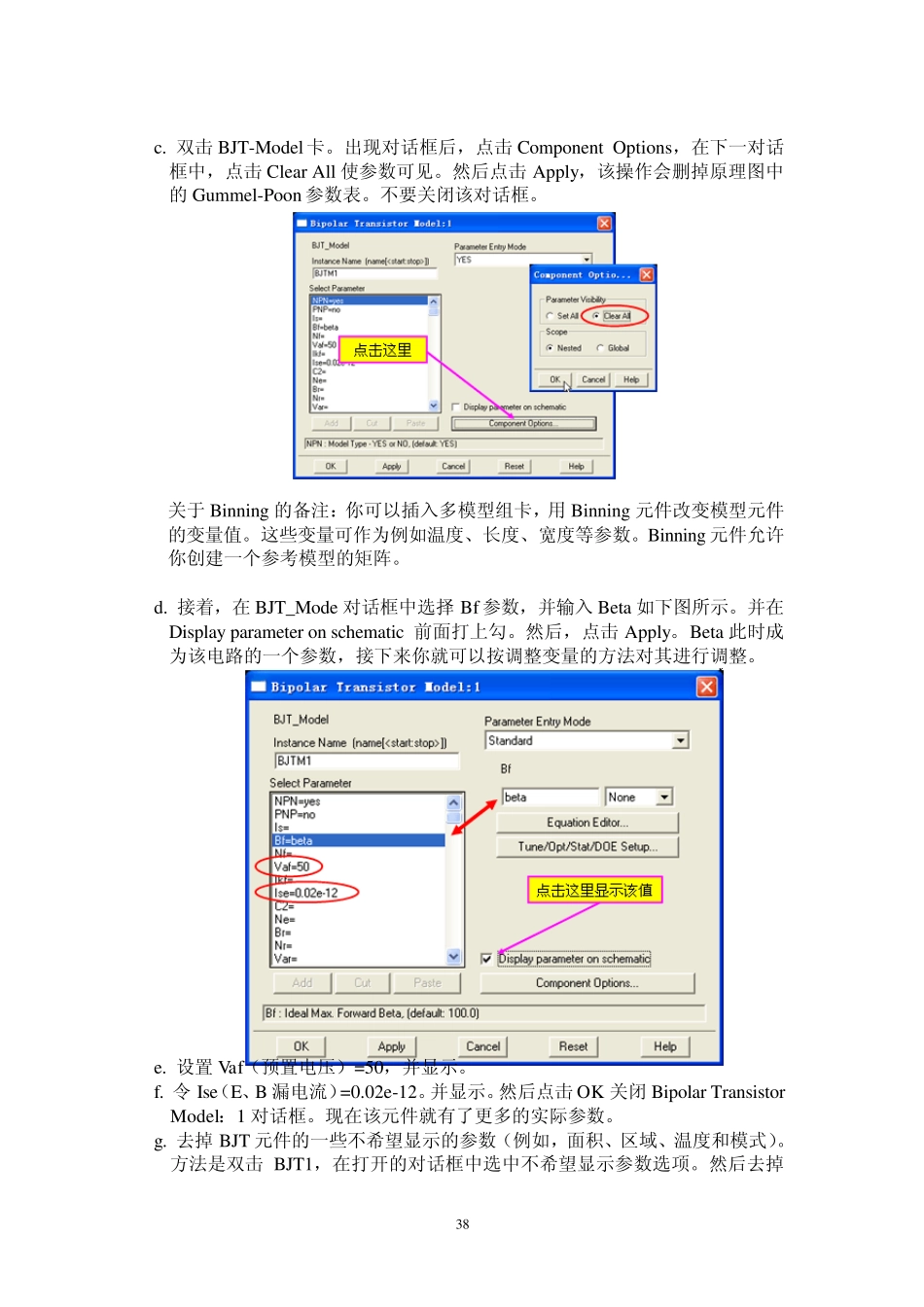

36 实验三、直流仿真和建立电路模型 概 述 本章将介绍参数的子网络，在分层设计中如何创建和使用它们。我们将从一个元件建模开始。对于性能较好的元件模型，最低层的子网络应包括封装寄生参数。一个测试模板将用来对一个可以计算，建立并检验的偏置网络的响应进行仿真并输出响应曲线。该实验中的电路是本教材中其它实验使用的放大器基础。 任 务  建立一个考虑寄生参数的通用BJT 模型，并保存在自电路中。  设置并运行大量DC 仿真来确定其性能。  在数据显示中计算偏置电阻。  在DC 仿真基础上建立一个偏置网络。  测试偏置网络。 目 录 1. 新建任务：amp_1900 …………………………………………………… 37 2. 设置一个通用BJT 符号和模型卡…………………………………………37 3. 对电路添加寄生参数和连接部分…………………………………………39 4. 观察缺省符号………………………………………………………………39 5. 设置设计参数和内建符号…………………………………………………40 6. 用曲线指示模板测试bjt_pkg 的子电路………………………………… 42 7. 修改参数扫描模板…………………………………………………………43 8. 在Beta=100 和160 时仿真…………………………………………………44 9. 打开一个新设计，并在主窗口中查看你的所有文件……………………45 10. 对直流偏置的参数扫描进行设置并仿真…………………………………46 11. 计算共射电路偏置电阻Rb, Rc 的值………………………………………49 12. 偏置网络……………………………………………………………………50 13. 对直流解作仿真和注释……………………………………………………51 14. 选学：温度扫描……………………………………………………………52 37 步骤 1、新建任务：amp_1900 a. 如果你还没有创建该任务，就请现在创建。然后在该信任务 amp_1900 中打开一个新的原理图窗口并以 bjt_pkg 为名保存它，并在 Option→ preferences中进行你希望的设置。 2、设置一个通用 BJT 符号和模型卡 a. 在原理图窗口中，选择面板 Devices-BJT.。选择 BJT-NPN 放入原理图中，如下所示。 b. 插入 BJT_Model 模型元件，如下所示。 38 c. 双击BJT-Model 卡。出现对话框后，点击Component Options，在下一对话框中，点击Clear All 使参数可见。然后点击Apply ，该操作...
