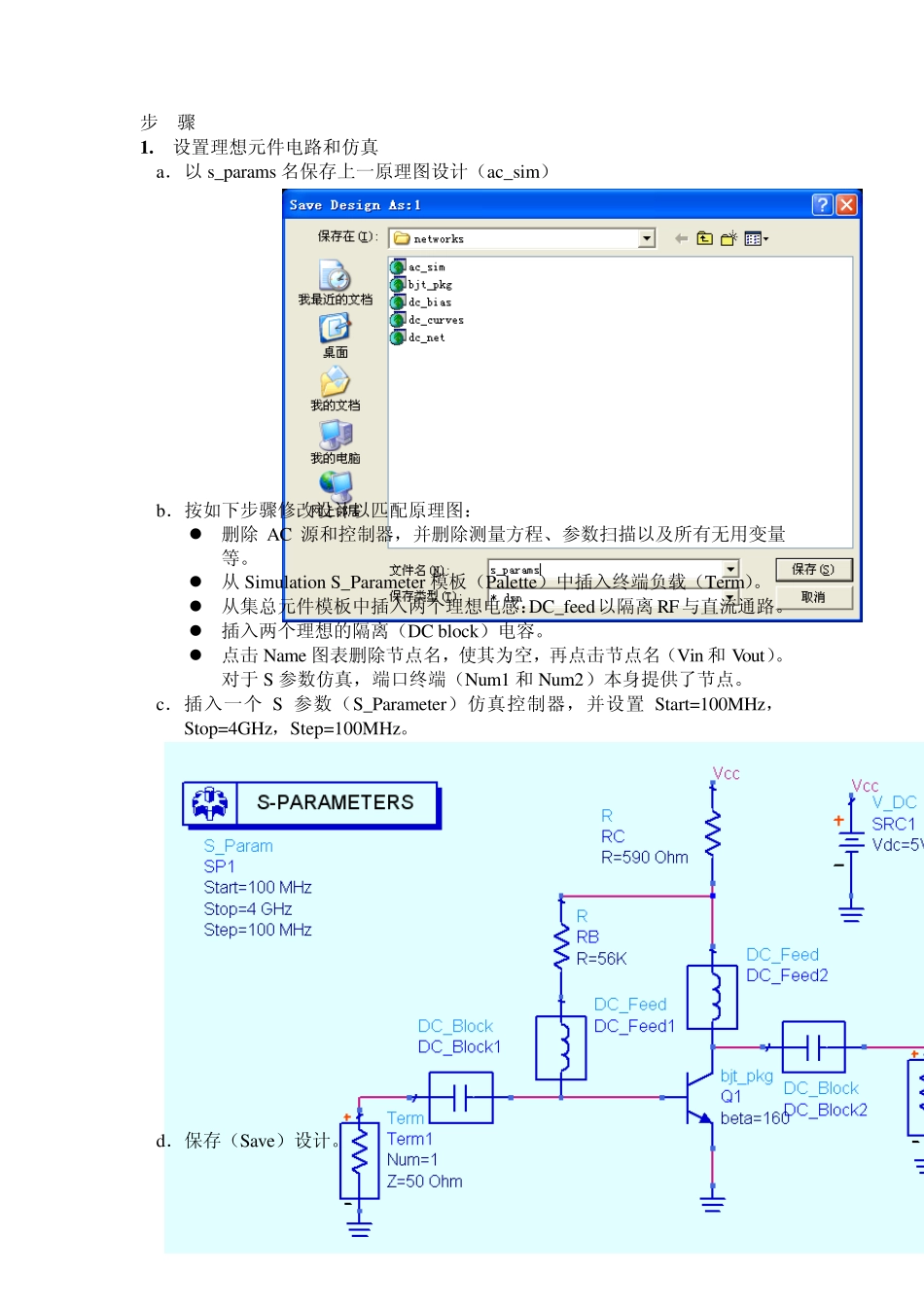

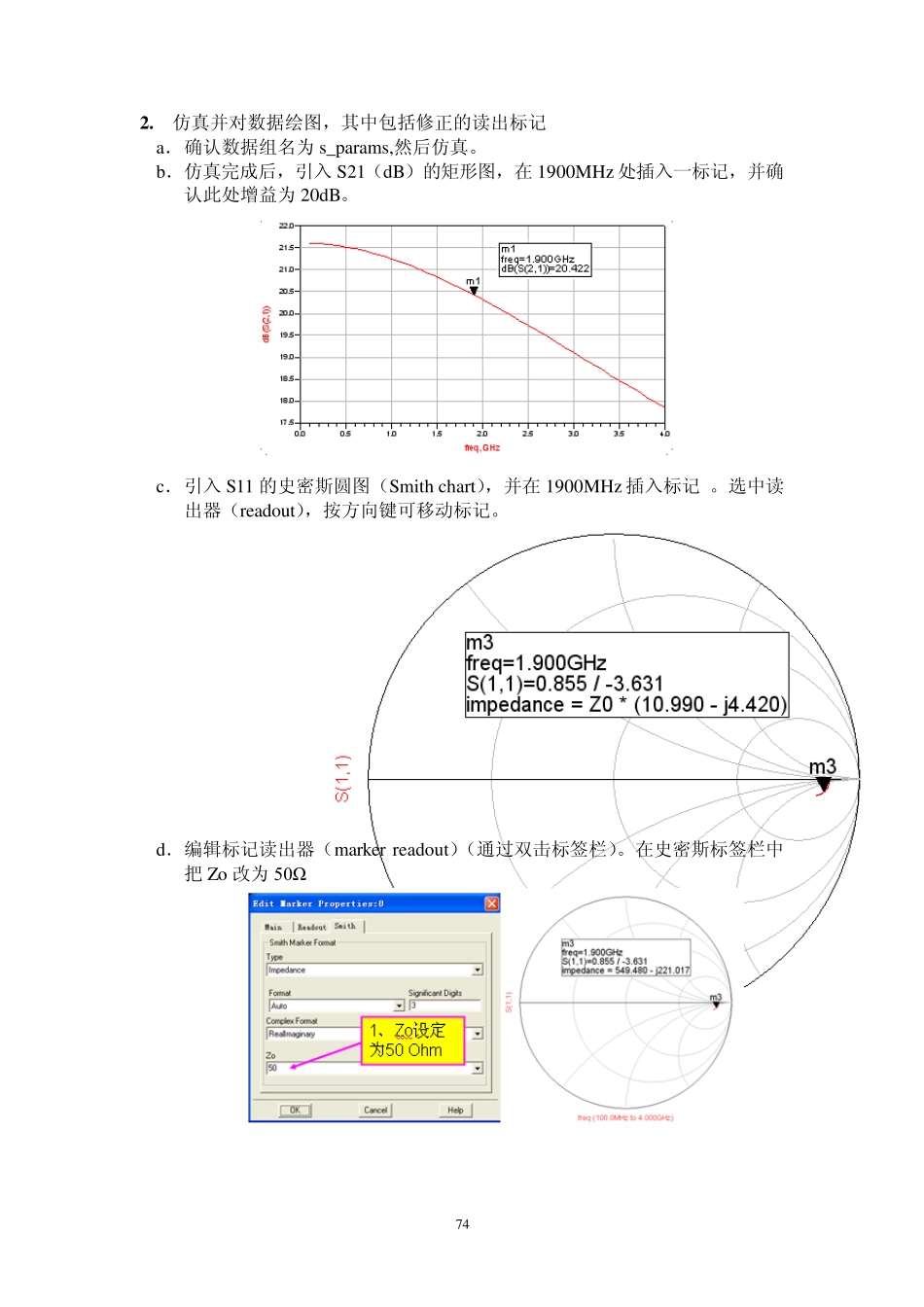

72 实验五、S参数仿真与优化 概 述 本练习继续进行amp_1900 设计。它将讲述如何对各种S 参数进行设置、运行、优化以及对结果绘图。此外，优化器也用于创建阻抗匹配网络。 任 务 测量增益和阻抗 设置并使用扫描计划，参数扫描和阻抗方程 计算匹配网络的值 对匹配网络调整 优化处理，以满足设计目标 使用噪声和增益圆图 目 录 1. 设置理想元件电路和仿真…………………………………………………73 2. 仿真并对数据绘图，其中包括修正的读出标记…………………………74 3. 写出改变终端阻抗的方程…………………………………………………75 4. 在数据显示中计算L、C 值……………………………………………… 75 5. 代入 L 和C 计算并仿真……………………………………………………76 6. 添加匹配元件L 和C，仿真，并对结果绘图……………………………78 7. 调整输入端匹配值…………………………………………………………79 8. 添加输出匹配元件…………………………………………………………80 9. 设置优化控制器和优化目标………………………………………………80 10. 使元件能够进行优化处理（启动元件优化处理）………………………82 11. 对结果绘图…………………………………………………………………84 12. 更新优化值并禁用Opt函数………………………………………………86 13. 对最终匹配电路仿真………………………………………………………88 14. 带增益和噪声圆图的稳态方程……………………………………………89 15. 选学—对S2P 文件读/写 S 参数数据…………………………………… 91 73 步 骤 1 . 设置理想元件电路和仿真 a． 以s_params 名保存上一原理图设计（ac_sim） b．按如下步骤修改设计以匹配原理图： 删除AC 源和控制器，并删除测量方程、参数扫描以及所有无用变量等。 从 Simulation S_Parameter 模板（Palette）中插入终端负载（Term）。 从集总元件模板中插入两个理想电感：DC_feed以隔离 RF与直流通路。 插入两个理想的隔离（DC block）电容。 点击 Name 图表删除节点名，使其为空，再点击节点名（Vin 和Vout）。对于 S 参数仿真，端口终端（Num1 和Num2）本身提供了节点。 c． 插入一个 S 参数（S_Parameter）仿真控制器，并设置Start=100MHz，Stop=4GHz，Step=100MHz。 d．保存...
