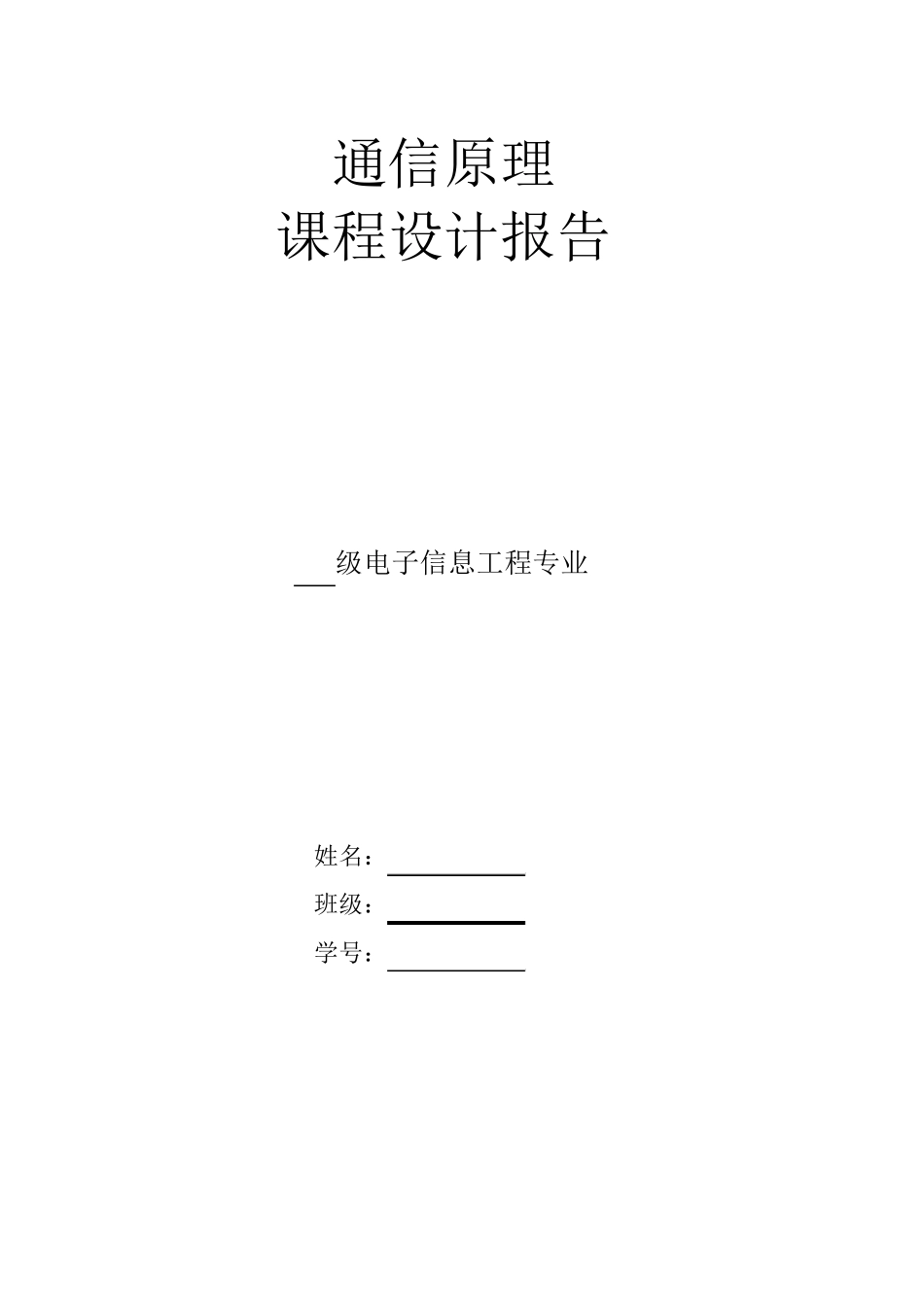

通信原理课程设计报告级电子信息工程专业姓名：班级：学号：一、 设计题目：A/D和 D/A转换器的仿真二、 设计目的1.学习通过计算机建立通信系统仿真模型的基本技能，学会利用仿真的手段对实时通信系统的基本理论，基本进行验证。2.学 习 现 在 流 行 的 通 信 系 统 仿 真 软 件 的 使 用 方 法 （ 如Matlab/Simulink，SystemView）,使用这些软件解决实际系统中的问题。三、 设计要求1.根据所选的题目建立相应的数学模型。2.在 Matlab/Simulink仿真环境下，从各种功能库中选取、拖动可视化图符组建系统，在 Simulink的基本模块库中选取满足需要的功能模块，将其图符拖到设计窗口，按设计的系统框图组建系统。3.设置，调整参数，实现系统模拟。4.设置观察窗口、分析数据和波形。四、开发环境及其介绍1.开发环境：Matlab/Simulink2.软件介绍：（1）Simulink是 MATLAB提供的用于对动态系统进行建模和仿真和分析的工具。Simulink提供了专门用于显示输出信号的模块，可以在过程中随时观察仿真的结果。（2）通过Simulink的存储模块，仿真数据可以方便地以各种形式保存到工作空间或文件中，以供用户在仿真结束之后对数据进行分析和处理。（3）Simulink把具有特定功能的代码组织成模块的方式，并且这些模块可以组织成具有等级结构的子系统，因此具有内在的模块化设计要求。基于以上优点，Simulink作为一种通用的的仿真建模软件工具，广泛用于通信仿真、数字信号处理、模糊逻辑、神经网络、机械控制、和虚拟现实等领域中。作为一款专业仿真软件，Simulink具有以下特点： 基于矩阵的数值计算； 高级编程语言以及可视化的图形操作界面； 包含各个领域的仿真工具，使用方便快捷并可以扩展； 丰富的数据I/O接口； 提供与其他高级语言的接口； 支持多平台（PC/UNIX）。五、设计内容1设计原理A/D转换器负责将模拟信号转换为数字信号，其转换过程为：首先对输入模拟信号进行采样，所使用的的采样速率要满足采样定理要求，然后对采样结果进行幅度离散化并编码为符号串。D/A转换器的将输入的数字信号序列转换为模拟信号，其转换过程为：将输入的数字序列恢复为相同电平的采样值序列，然后通过满足采样定理要求的低通滤波器恢复模拟信号。2.设计模型Simulink的通信模块库提供了 IntegertoBitConverter模块可以将0~2M-1之间的整数转换为长度为M个比特的二进制数据输出，同时也提供了反向转换模块 BittoIntegerConverter...
