AD快速添加引脚和修改引脚属性

AD快速添加引脚和修改引脚属性_第1页
1/17
AD快速添加引脚和修改引脚属性_第2页
2/17
AD快速添加引脚和修改引脚属性_第3页
3/17

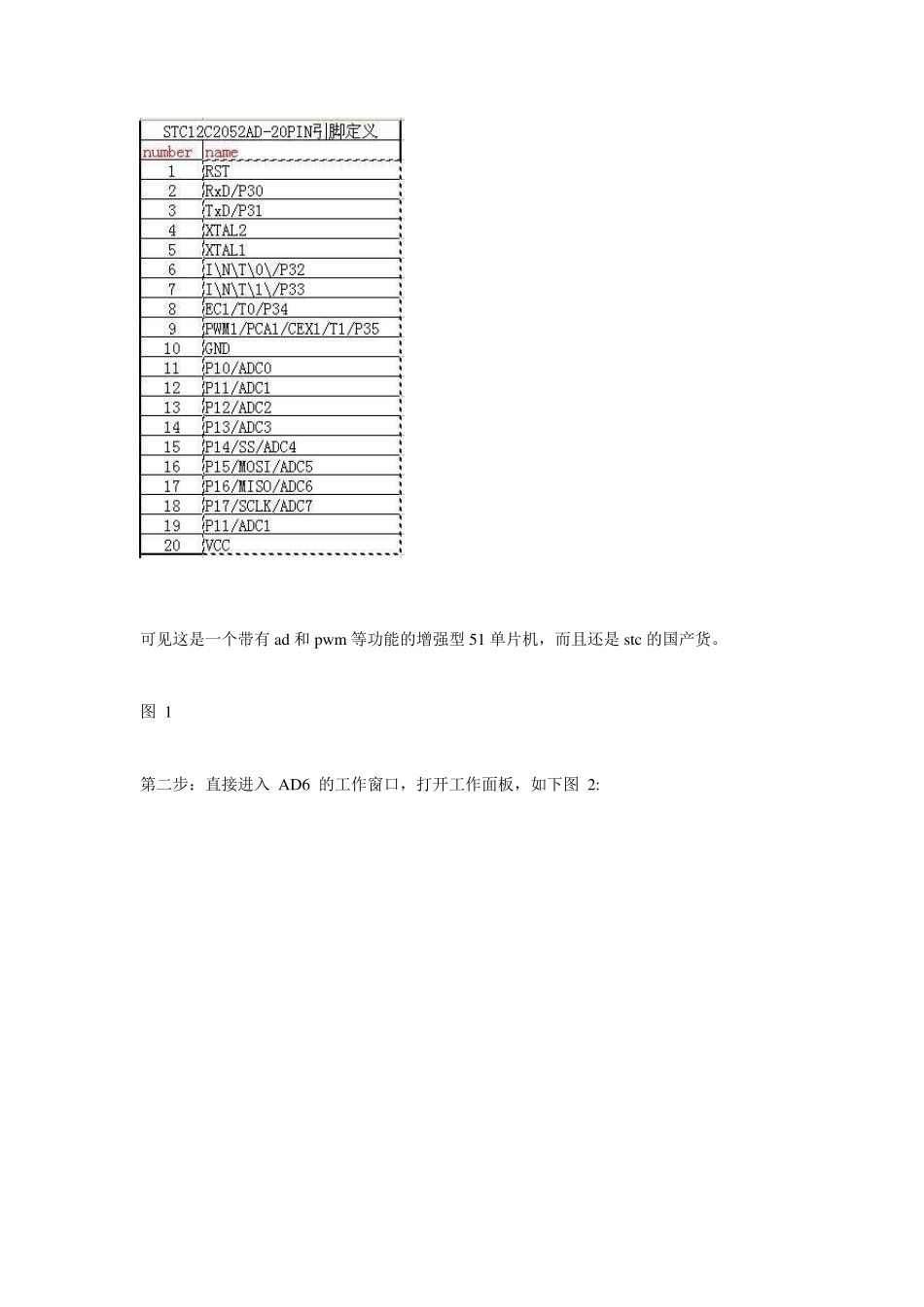

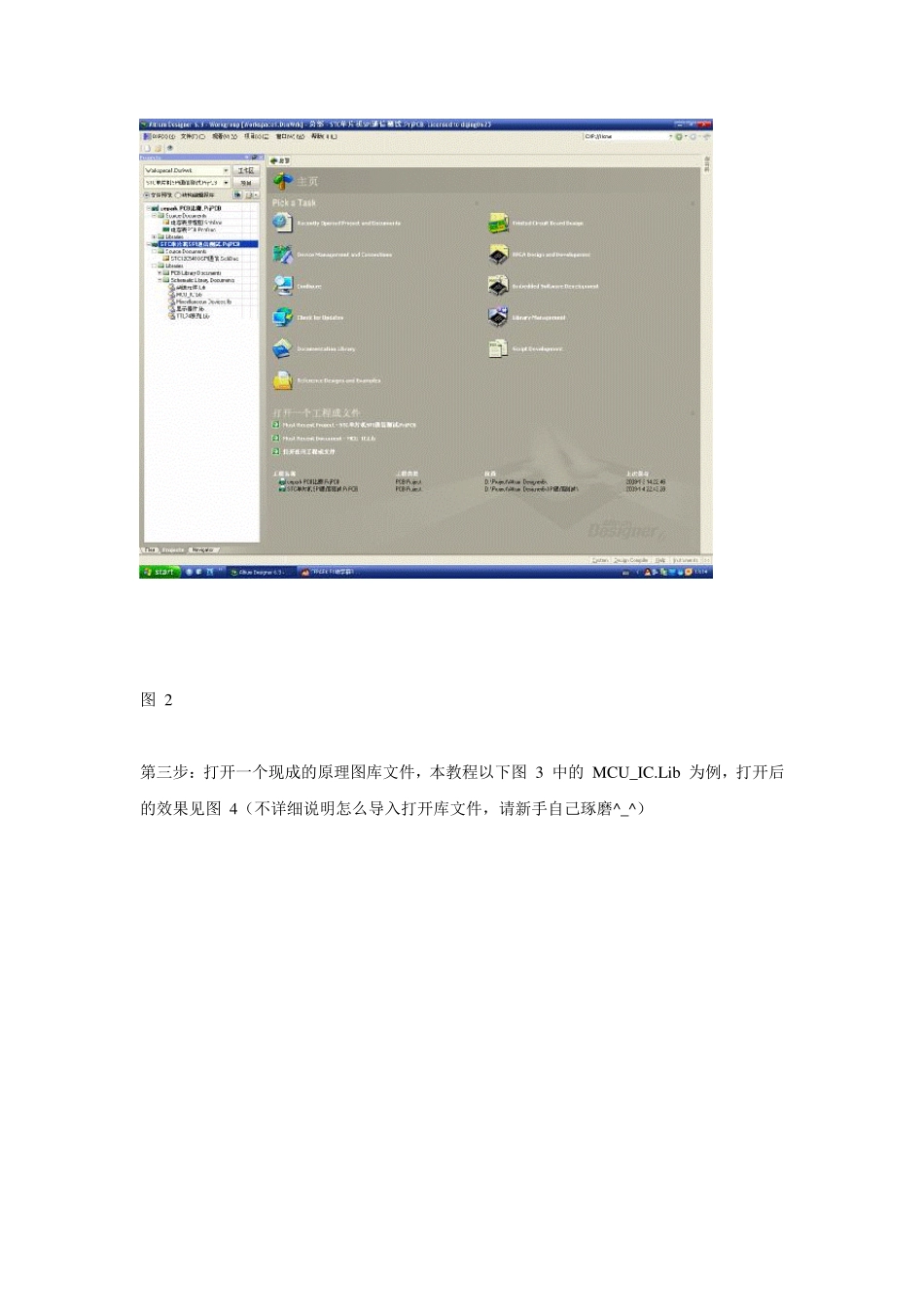

AD6 教程:零件建立中辅助工具灵活应用技巧 作者: 来源:本站原创 点击数: 734 更新时间:2009 年 01 月 05 日 【字体:大 中 小】 我也是一个 AD6 的初学者,虽然用了将近 2 年的 protel 99se,但是觉得自己的水平还是有限,作为学生,要提高真的不容易,只能慢慢的扩大自己的知识面,呵呵。最近有空, 看了几十个配套视频,了解了一下 protel 的升级版 Altiu m Designer6 的主要功能,发现这个 AD6 的功能实在强大,所以慢慢的开始学习,昨天学会了第一个小技巧,元件库零件建立时可以使用其辅助工具快速的建立,特别适合集成 IC 等元件的建立,一个芯片有几十个乃至几百个引脚,如果用99se 做元件,那是比较吃力的,现在东冬就针对一个简单的 IC 库文 件的建立做个示范,抛砖引玉,让初学的新手有一个提示作用,高手看到了,如果觉得这个教程有问题的地方,请随时提出,一边修改完善,别让东冬的教程没有给新手提供帮助反而误导大家,呵呵,下面我们正式进入教程: 以建立一个 STC12C2052AD 单片机的原理图元件为例,PCB 封装建立以后讲解: 第一步:新建一个 Ex cel 工作表,按顺序填入 STC12C2052AD-20P 单片机的引脚编号 number 和引脚 名称 name,如下图 1: 可见这是一个带有ad 和pw m 等功能的增强型51 单片机,而且还是stc 的国产货。 图 1 第二步:直接进入 AD6 的工作窗口,打开工作面板,如下图 2: 图 2 第三步:打开一个现成的原理图库文件,本教程以下图 3 中的 MCU_IC.Lib 为例,打开后的效果见图 4(不详细说明怎么导入打开库文件,请新手自己琢磨^_^) 图 3 图 4 第 四 步:从上图可以看到图中显示的就是东冬昨天晚上用辅 助工具建 立的STC12C5410AD-28P 的原理图库文件,点击图 3 左边的元件“添加”,弹出窗口”New Compoment Name”, 如图 5,输入新建的元件名字“STC12C2052AD-20P”,然后“确定”弹出空白编辑窗口图 6 图 5 图 6 第五步:在编辑窗口放置一个矩形方块图(快捷键:P+R),摆放好引脚(快速引脚摆放见后面附 1)如下图 7 所示 图 7 我们在 99SE 中建立新元件时,一般会修改一个引脚名称,然后摆放一个引脚,或者引 脚全部摆放完了,然后再一个个的点击修改引脚属性,这样做不但容易出错,而且效率很低。从图 7 看出,新建的元件摆放的引脚标号都是可以了,然后就是下一步关键的怎么一次性修改引脚名...
