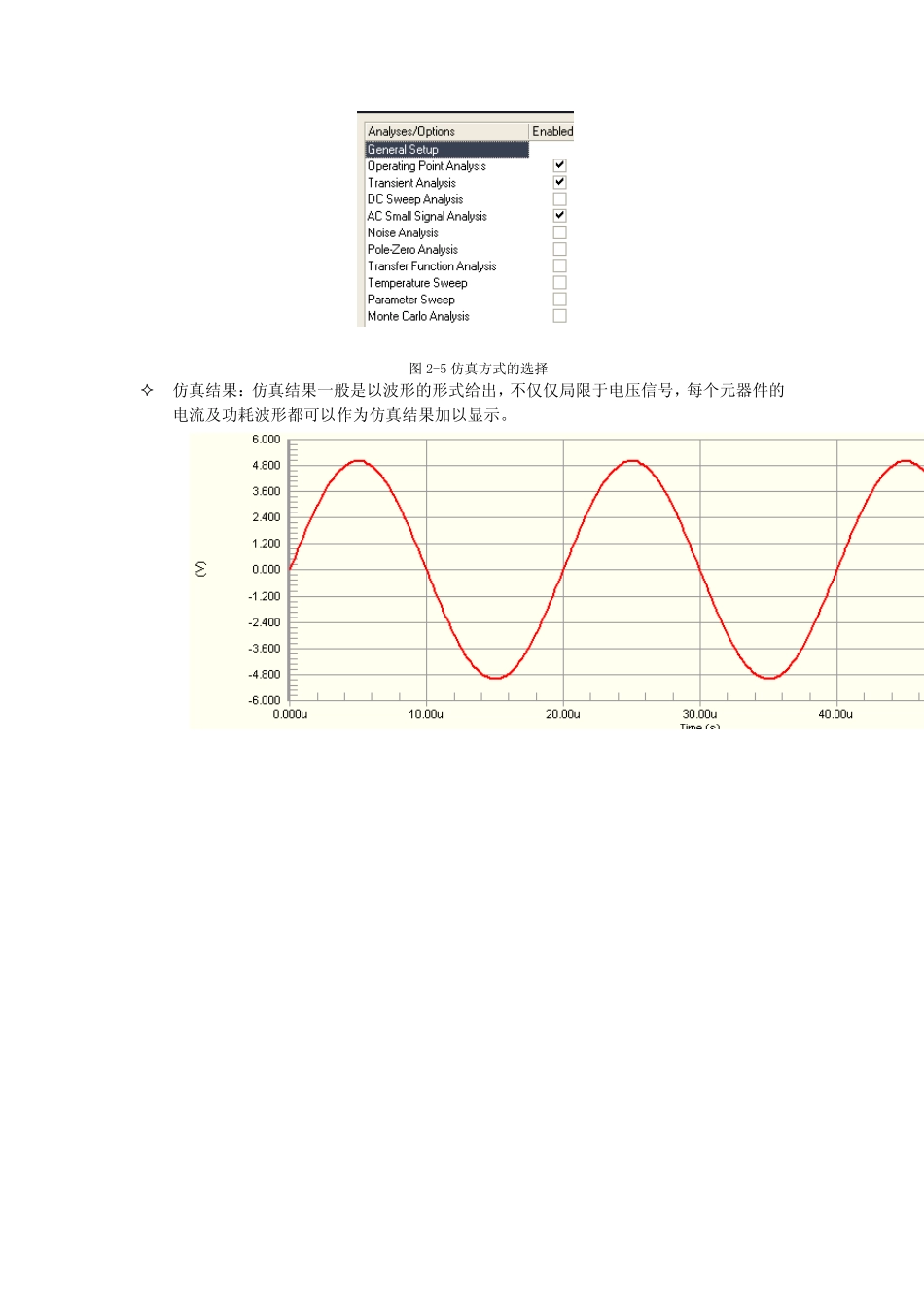

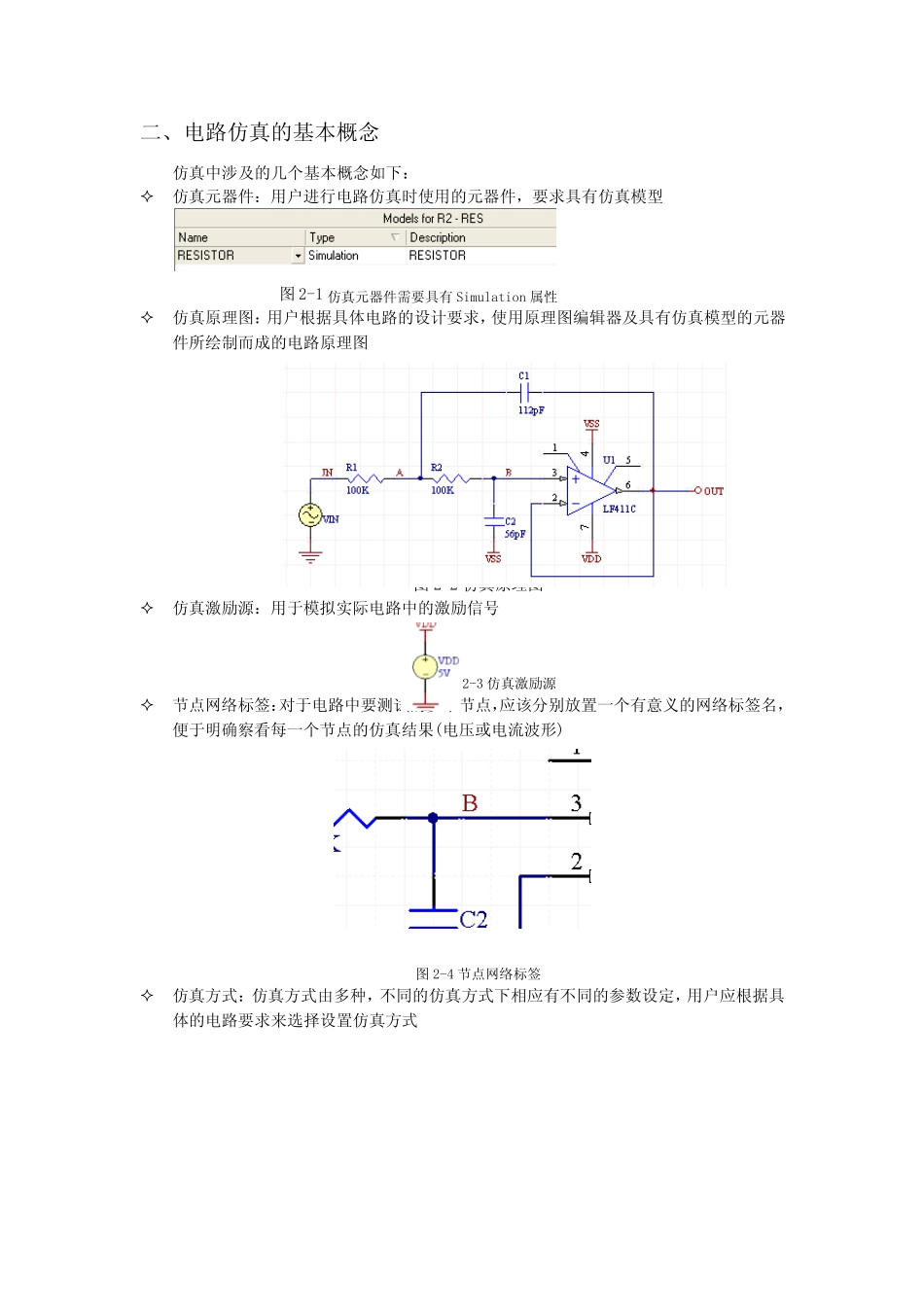

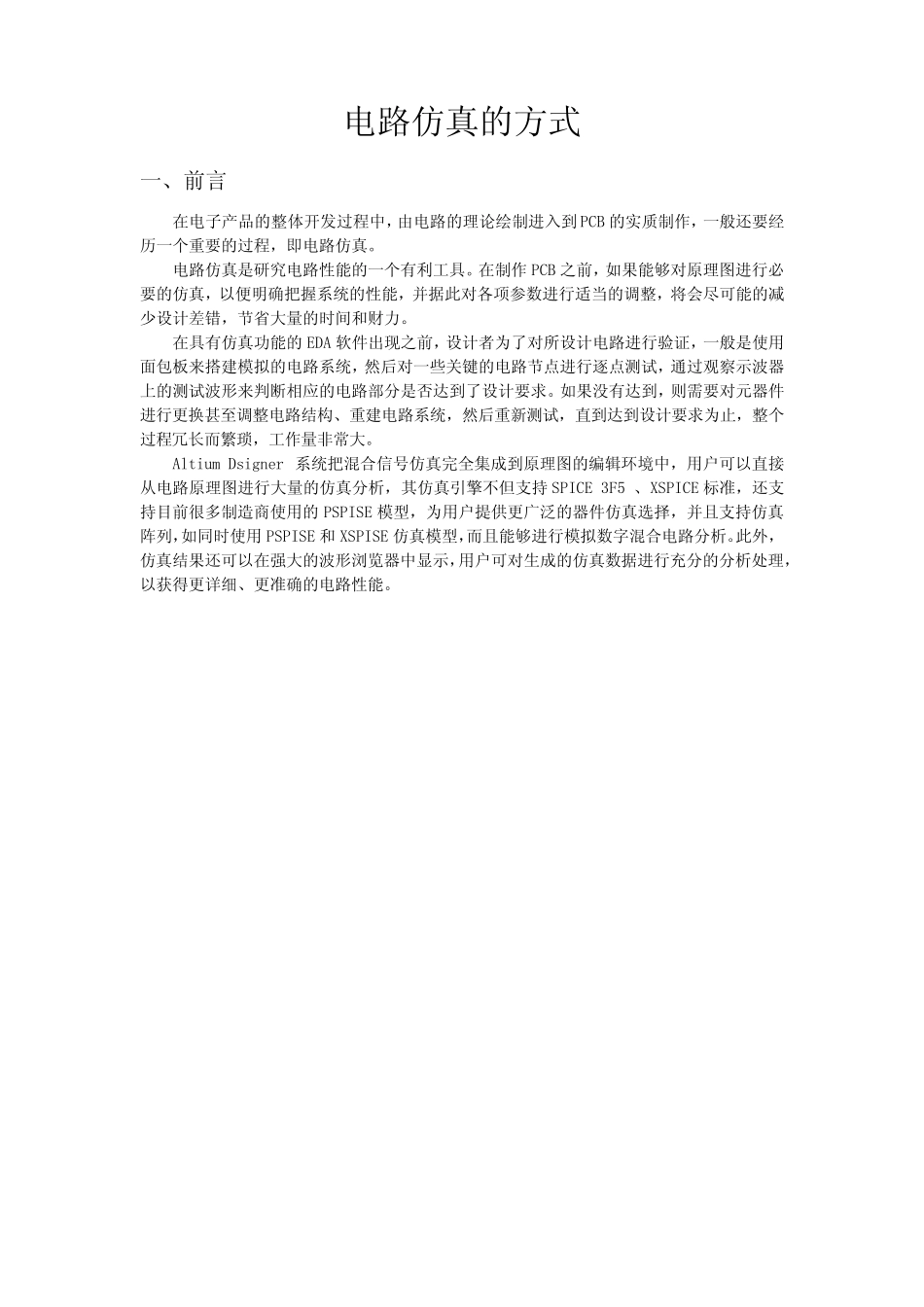

电路仿真的方式 一、前言 在电子产品的整体开发过程中，由电路的理论绘制进入到 PCB 的实质制作，一般还要经历一个重要的过程，即电路仿真。 电路仿真是研究电路性能的一个有利工具。在制作 PCB 之前，如果能够对原理图进行必要的仿真，以便明确把握系统的性能，并据此对各项参数进行适当的调整，将会尽可能的减少设计差错，节省大量的时间和财力。 在具有仿真功能的EDA 软件出现之前，设计者为了对所设计电路进行验证，一般是使用面包板来搭建模拟的电路系统，然后对一些关键的电路节点进行逐点测试，通过观察示波器上的测试波形来判断相应的电路部分是否达到了设计要求。如果没有达到，则需要对元器件进行更换甚至调整电路结构、重建电路系统，然后重新测试，直到达到设计要求为止，整个过程冗长而 繁 琐 ，工作量非 常 大。 Altium Dsigner 系统把混 合 信 号 仿真完 全 集 成 到原理图的编 辑 环 境 中，用户 可以直接从 电路原理图进行大量的仿真分析 ，其 仿真引 擎 不 但 支 持 SPICE 3F5 、XSPICE 标 准 ，还支持 目 前很 多 制造 商 使用的PSPISE 模型 ，为用户 提 供 更广 泛 的器件仿真选 择 ，并且 支 持 仿真阵 列 ，如同 时使用 PSPISE 和 XSPISE 仿真模型 ，而 且 能够进行模拟数字 混 合 电路分析 。此外 ，仿真结果还可以在强 大的波形浏 览 器中显 示，用户 可对生 成 的仿真数据进行充 分的分析 处 理，以获 得 更详 细 、更准 确的电路性能。 二、电路仿真的基本概念 仿真中涉及的几个基本概念如下： 仿真元器件：用户进行电路仿真时使用的元器件，要求具有仿真模型 图 2-1 仿真元器件需要具有 Simulation 属性 仿真原理图：用户根据具体电路的设计要求，使用原理图编辑器及具有仿真模型的元器件所绘制而成的电路原理图 图 2-2 仿真原理图 仿真激励源：用于模拟实际电路中的激励信号 图 2-3 仿真激励源 节点网络标签：对于电路中要测试的多个节点，应该分别放置一个有意义的网络标签名，便于明确察看每一个节点的仿真结果(电压或电流波形) 图 2-4 节点网络标签 仿真方式：仿真方式由多种，不同的仿真方式下相应有不同的参数设定，用户应根据具体的电路要求来选择设置仿真方式 图2-5 仿真方式的选择 仿真结果：仿真结果一般是以波形的形式给出，不仅仅局限于电压信号，每个元器...
