Agilent6410串联质谱培训

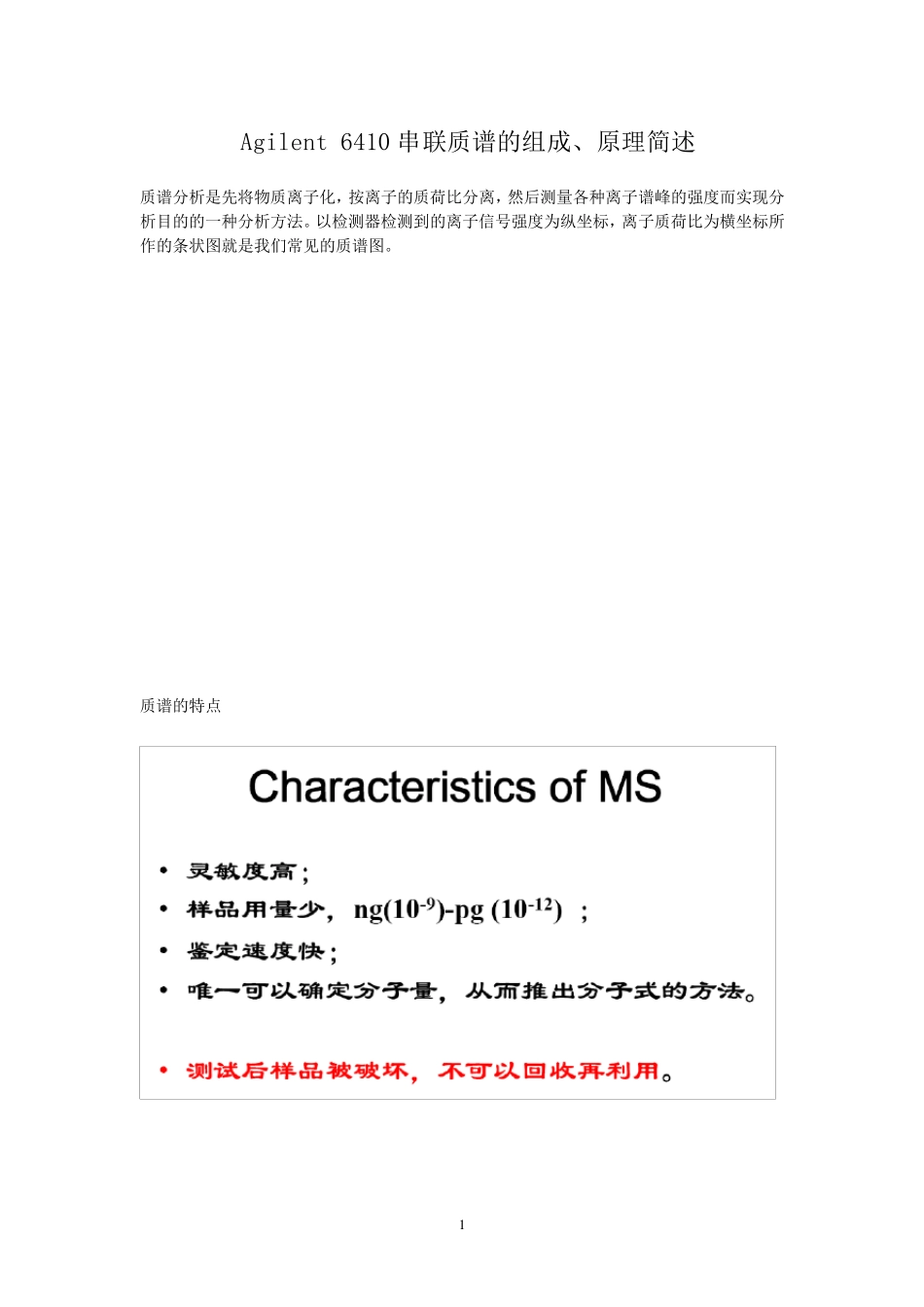

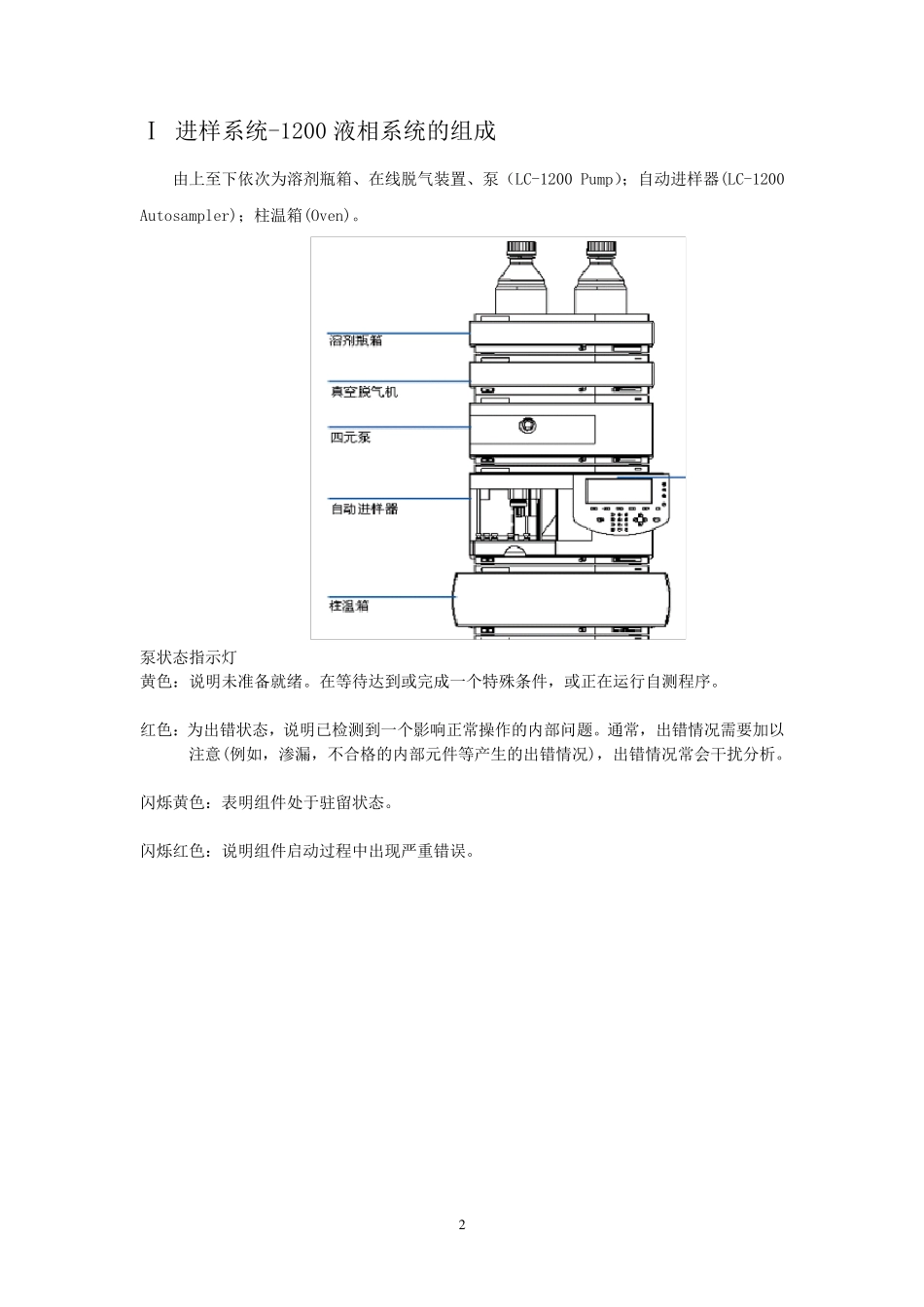

1 Agilent 6410 串联质谱的组成、原理简述 质谱分析是先将物质离子化，按离子的质荷比分离，然后测量各种离子谱峰的强度而实现分析目的的一种分析方法。以检测器检测到的离子信号强度为纵坐标，离子质荷比为横坐标所作的条状图就是我们常见的质谱图。 质谱的特点 2 Ⅰ 进样系统-1200 液相系统的组成 由上至下依次为溶剂瓶箱、在线脱气装置、泵（LC-1200 Pump）；自动进样器(LC-1200 Autosampler)；柱温箱(Oven)。 泵状态指示灯 黄色：说明未准备就绪。在等待达到或完成一个特殊条件，或正在运行自测程序。 红色：为出错状态，说明已检测到一个影响正常操作的内部问题。通常，出错情况需要加以注意(例如，渗漏，不合格的内部元件等产生的出错情况)，出错情况常会干扰分析。 闪烁黄色：表明组件处于驻留状态。 闪烁红色：说明组件启动过程中出现严重错误。 3 Ⅱ 质谱部分 1、毛细管 —— 增加去溶剂化，从而使化学噪声最小。 2、skimmer 与八极杆 —— 高效率的离子捕获，使宽质量带宽离子传输最大化。 3、lens1 和 lens2 —— 大大提高高质量离子的传输。 4、四极杆 1（MS1）——双曲线的四极杆优化离子传输和质谱分辨率。 5、RF 四极杆段 ——增强离子进出碰撞池时的传输。 6、 碰撞池 —— 高压具有线性加速度的碰撞池优化质谱/质谱分裂，从而在一个短的 停留时间仍可消除交叉干扰。六极杆设计有助于捕获碎片离子。 7、 四极杆 2（MS2） ——双曲线的四极杆优化离子传输和质谱分辨率。 8、 打拿极 —— 允许快速电极转换，高增益，寿命长，噪音低。离轴设计允许中性物质穿过而不会碰到检测器 。 9、 电子倍增器 ——寿命长，因为离子从不接触其表面，只有电子接触。 一、ESI 源 样品溶液中发生静电喷雾，在干燥气流中（大气压下），形成带电雾滴，随着溶剂的蒸发，通过离子蒸发等机制，生成气态离子。 1. 通常小分子得到[M+H]+ ]+,[M+Na]+ 或[M-H]-单电荷离子，生物大分子产生多电荷离子，由于质谱仪测定质/荷比，因此 质量范 围 只有几 千 质量数 的质谱仪可测定质量数 十 几 万 的生物大分子。 2. 电喷雾电离是 最软 的电离技 术 ，通常只产生分子离子峰 ，因此 可直 接测定混 合 物，并 可测定热 不稳 定的极性化合 物； 其易 形成多电荷离子的特 性可分析 蛋 白 质和 DNA 等生物大分子； 通过调 节 离子源电压控 制离子的碎裂（源内 CID...
