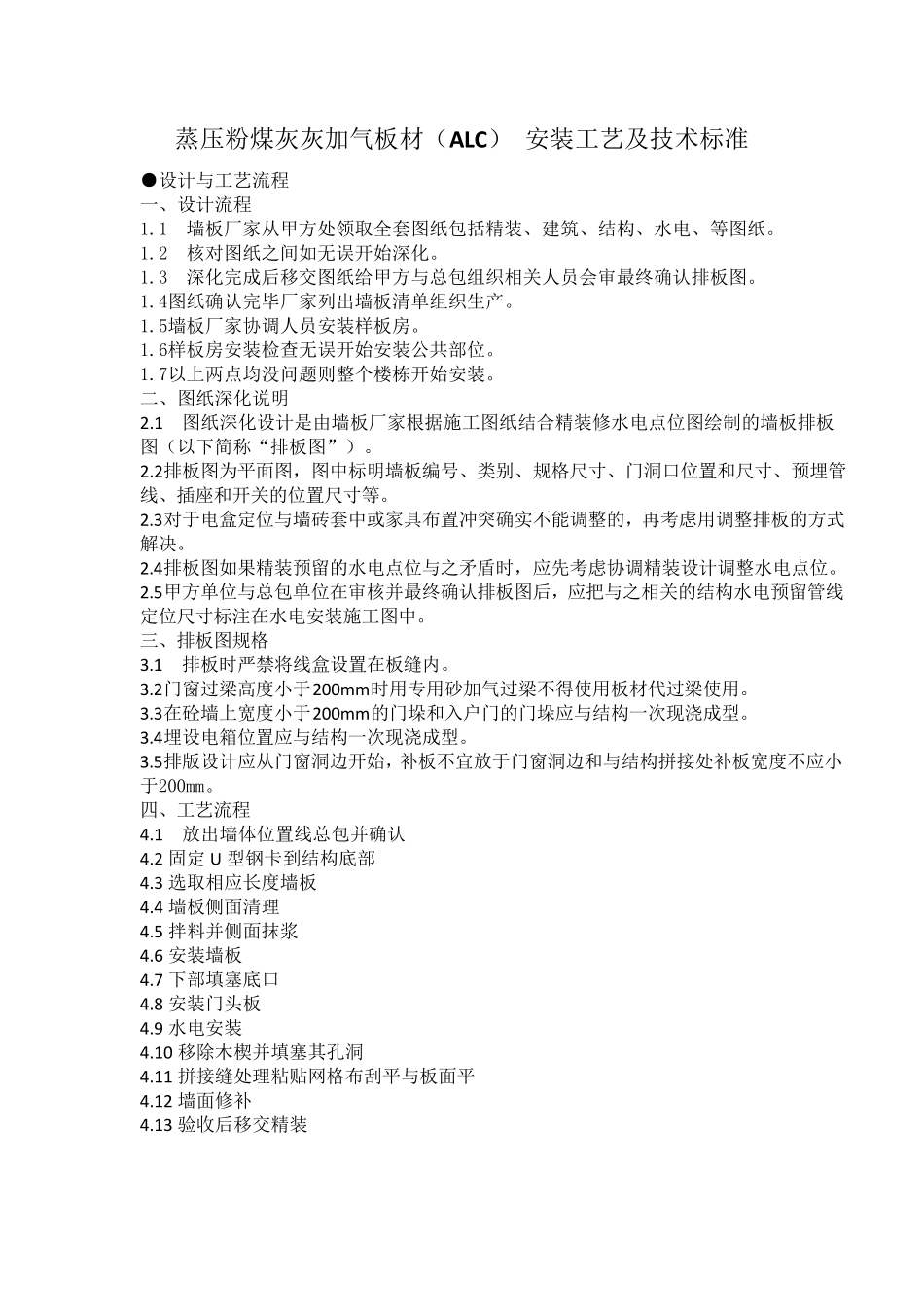

蒸 压 粉 煤 灰 灰 加 气 板 材 （ ALC） 安 装 工 艺 及 技 术 标 准 ● 设 计 与 工 艺 流 程 一 、 设 计 流 程 1.1 墙 板 厂 家 从 甲 方 处 领 取 全 套 图 纸 包 括 精 装 、 建 筑 、 结 构 、 水 电 、 等 图 纸 。 1.2 核 对 图 纸 之 间 如 无 误 开 始 深 化 。 1.3 深 化 完 成 后 移 交 图 纸 给 甲 方 与 总 包 组 织 相 关 人 员 会 审 最 终 确 认 排 板 图 。 1.4图 纸 确 认 完 毕 厂 家 列 出 墙 板 清 单 组 织 生 产 。 1.5墙 板 厂 家 协 调 人 员 安 装 样 板 房 。 1.6样 板 房 安 装 检 查 无 误 开 始 安 装 公 共 部 位 。 1.7以 上 两 点 均 没 问 题 则 整 个 楼 栋 开 始 安 装 。 二 、 图 纸 深 化 说 明 2.1 图 纸 深 化 设 计 是 由 墙 板 厂 家 根 据 施 工 图 纸 结 合 精 装 修 水 电 点 位 图 绘 制 的 墙 板 排 板图 （ 以 下 简 称“排 板 图 ”） 。 2.2排 板 图 为平面图 ，图 中标 明 墙 板 编号、 类别、 规格尺寸、 门洞口位 置和尺寸、 预埋管线、 插座和开 关 的 位 置尺寸等 。 2.3对 于电 盒定位 与 墙 砖套 中或家 具 布 置冲 突 确 实 不 能 调 整 的 ，再 考 虑 用 调 整 排 板 的 方 式解 决 。 2.4排 板 图 如 果 精 装 预留 的 水 电 点 位 与 之 矛 盾 时 ，应 先 考 虑 协 调 精 装 设 计 调 整 水 电 点 位 。 2.5甲 方 单 位 与 总 包 单 位 在 审 核 并 最 终 确 认 排 板 图 后 ，应 把 与 之 相 关 的 结 构 水 电 预留 管线定位 尺寸标 注 在 水 电 安 装 施 工 图 中。 三 、 排 板 图 规格 3.1 排 板 时 严 禁 将 线盒设 置在 板 缝 内 。 3.2门窗 过 梁 高 度 小 于200mm 时 用 专 用 砂 加 气 过 梁 不 得 使 用 板 材 代 过 梁 使 用 。 3.3在 砼 墙 上 宽 度 小 于200mm 的 门垛 和入 户 门的 门垛 应 与 结 构 一 次 现 浇 成 型 。 3.4埋设 电 箱 位 置应 与 结 构 一 次 现 浇 成 型...
