ALC预制内隔墙施工方案

ALC预制内隔墙施工方案_第1页
1/7
ALC预制内隔墙施工方案_第2页
2/7
ALC预制内隔墙施工方案_第3页
3/7

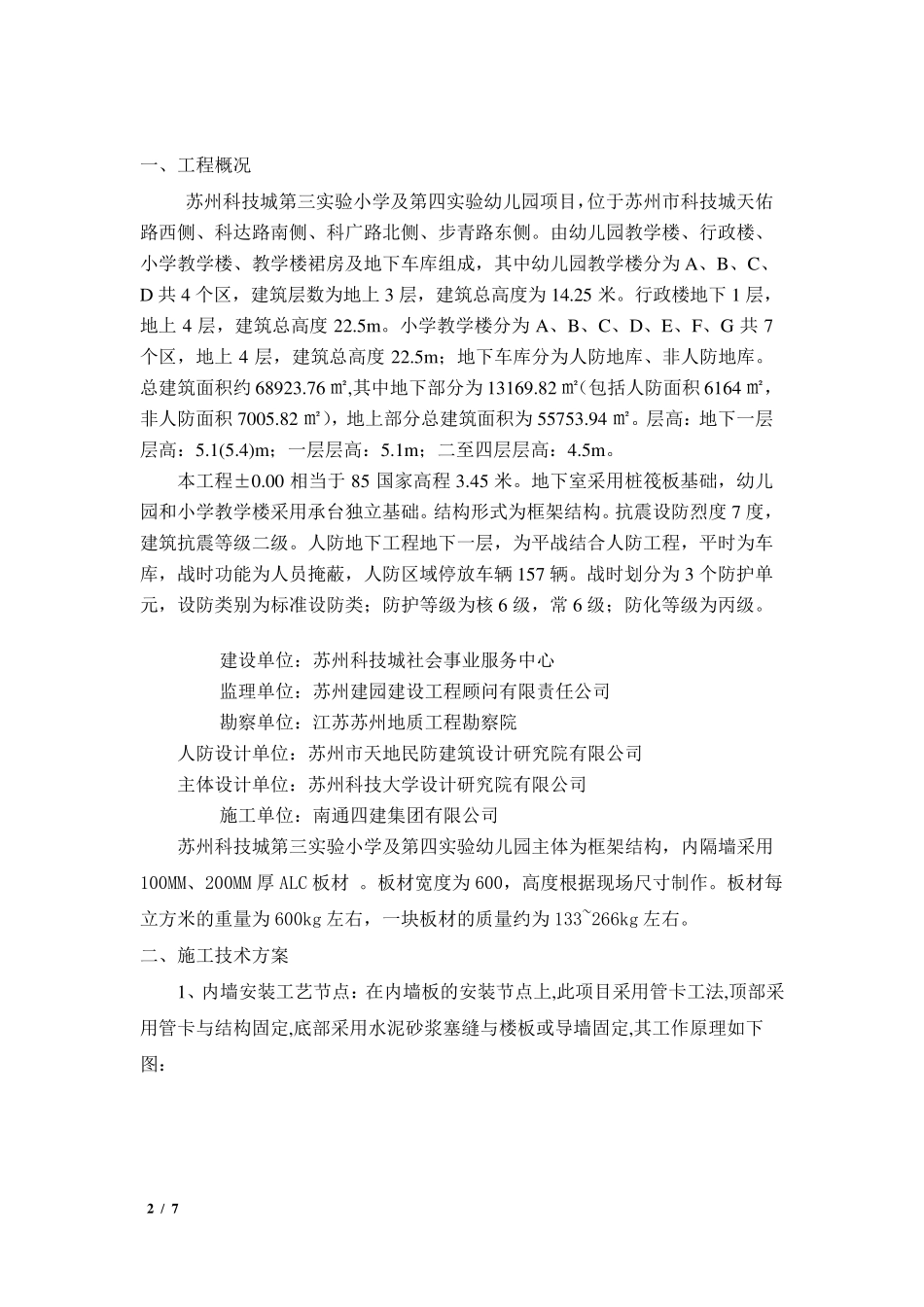

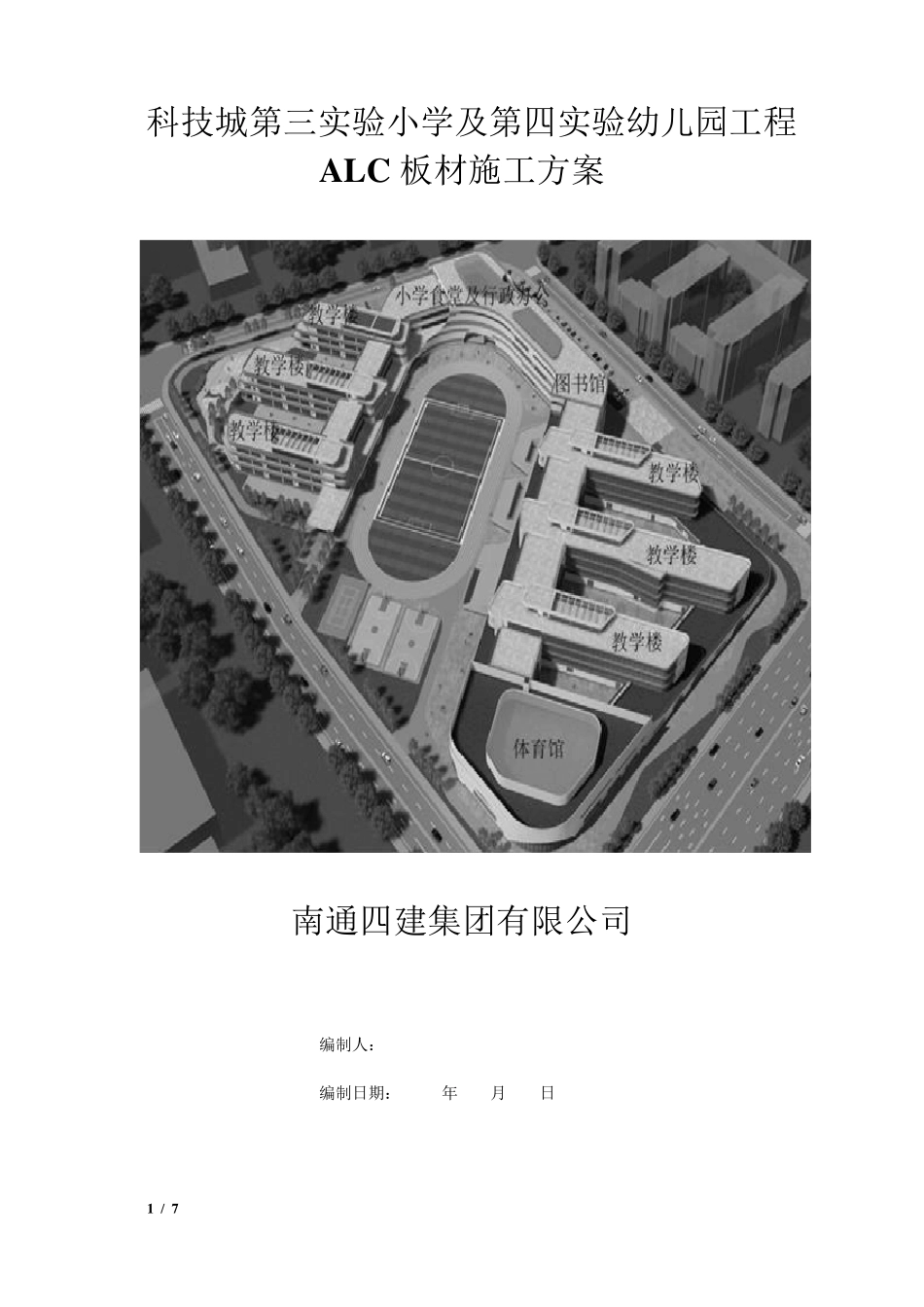

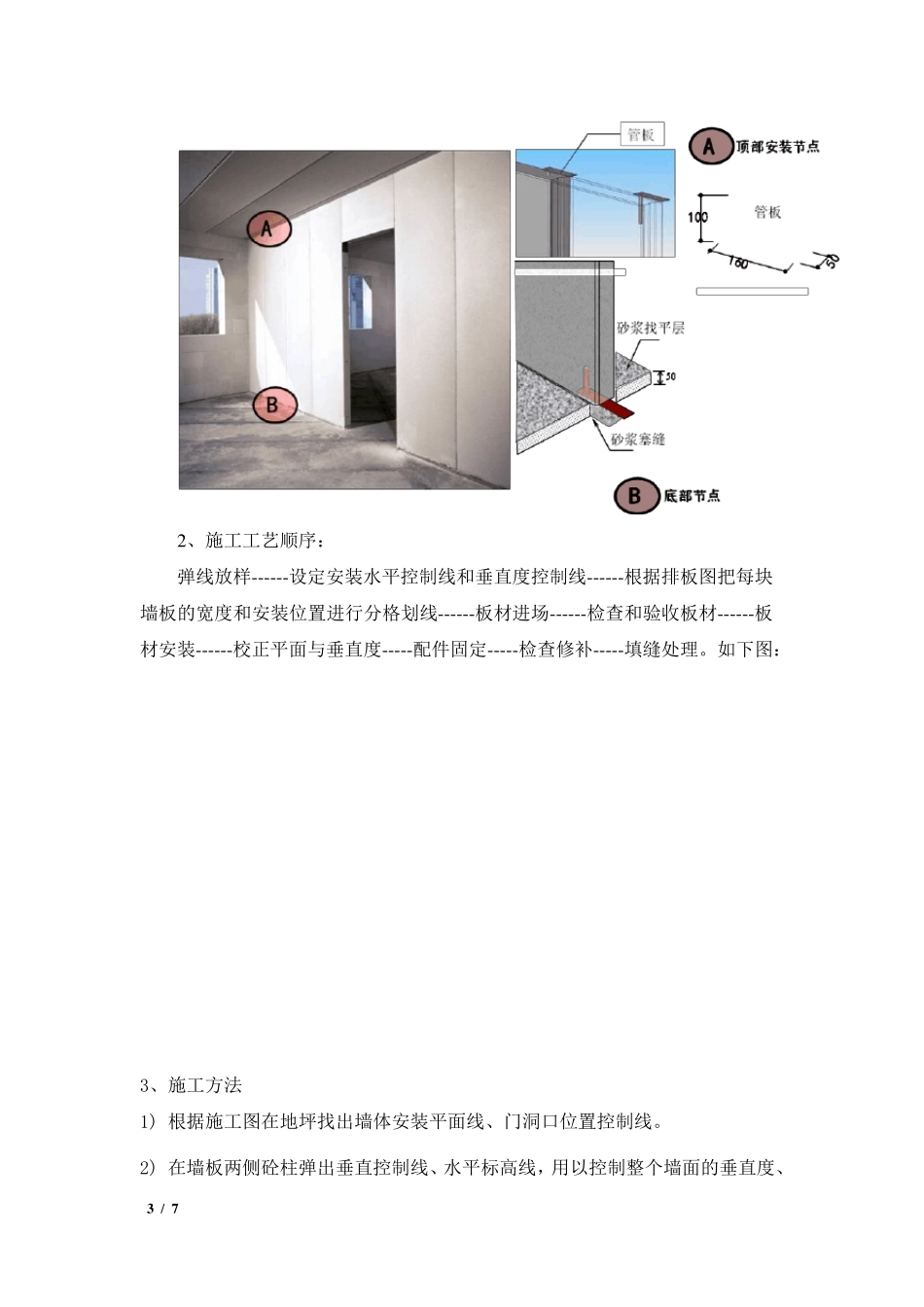

1 / 7 科技城第三实验小学及第四实验幼儿园工程 ALC 板材施工方案 南通四建集团有限公司 编制人: 编制日期: 年 月 日 2 / 7 一、工程概况 苏州科技城第三实验小学及第四实验幼儿园项目,位于苏州市科技城天佑路西侧、科达路南侧、科广路北侧、步青路东侧。由幼儿园教学楼、行政楼、小学教学楼、教学楼裙房及地下车库组成,其中幼儿园教学楼分为A、B、C、D 共4 个区,建筑层数为地上3 层,建筑总高度为14.25 米。行政楼地下1 层,地上4 层,建筑总高度22.5m。小学教学楼分为A、B、C、D、E、F、G 共7个区,地上4 层,建筑总高度22.5m;地下车库分为人防地库、非人防地库。总建筑面积约68923.76 ㎡,其中地下部分为13169.82 ㎡(包括人防面积6164 ㎡,非人防面积7005.82 ㎡),地上部分总建筑面积为55753.94 ㎡。层高:地下一层层高:5.1(5.4)m;一层层高:5.1m;二至四层层高:4.5m。 本工程±0.00 相当于85 国家高程3.45 米。地下室采用桩筏板基础,幼儿园和小学教学楼采用承台独立基础。结构形式为框架结构。抗震设防烈度7 度,建筑抗震等级二级。人防地下工程地下一层,为平战结合人防工程,平时为车库,战时功能为人员掩蔽,人防区域停放车辆157 辆。战时划分为3 个防护单元,设防类别为标准设防类;防护等级为核6 级,常6 级;防化等级为丙级。 建设单位:苏州科技城社会事业服务中心 监理单位:苏州建园建设工程顾问有限责任公司 勘察 单位:江 苏苏州地质 工程勘察 院 人防设计 单位:苏州市天地民 防建筑设计 研 究 院 有限公司 主 体 设计 单位:苏州科技大 学设计 研 究 院 有限公司 施 工单位:南通 四建集 团 有限公司 苏州科技城第三实验小学及第四实验幼儿园主 体 为框架结构,内 隔 墙 采用100MM、200MM 厚 ALC 板材 。板材 宽 度为600,高度根 据 现 场 尺 寸 制 作 。板材 每立方 米的 重 量 为600kg 左 右 ,一块 板材 的 质 量 约为133~266kg 左 右 。 二、施 工技术 方 案 1、内 墙 安 装 工艺 节 点 :在 内 墙 板的 安 装 节 点 上,此 项目采用管 卡 工法 ,顶 部采用管 卡 与 结构固 定 ,底 部采用水 泥 砂 浆 塞 缝 与 楼板或 导 墙 固 定 ,其工作 原 理如 下图 : 3 / 7 2 、施工工艺顺序: 弹线放样------设定安装水平控制线和垂直度控制线------根据排板...
