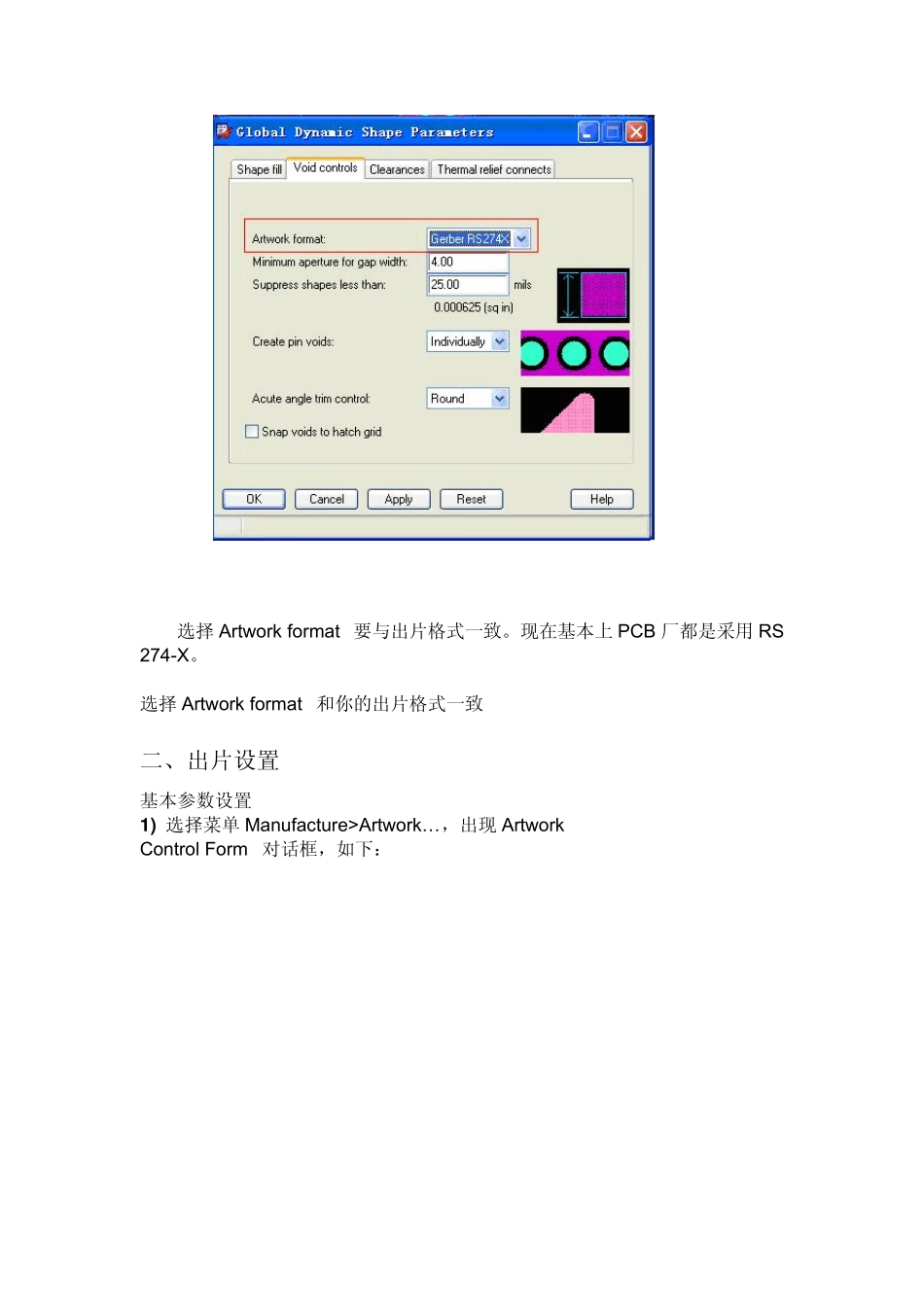

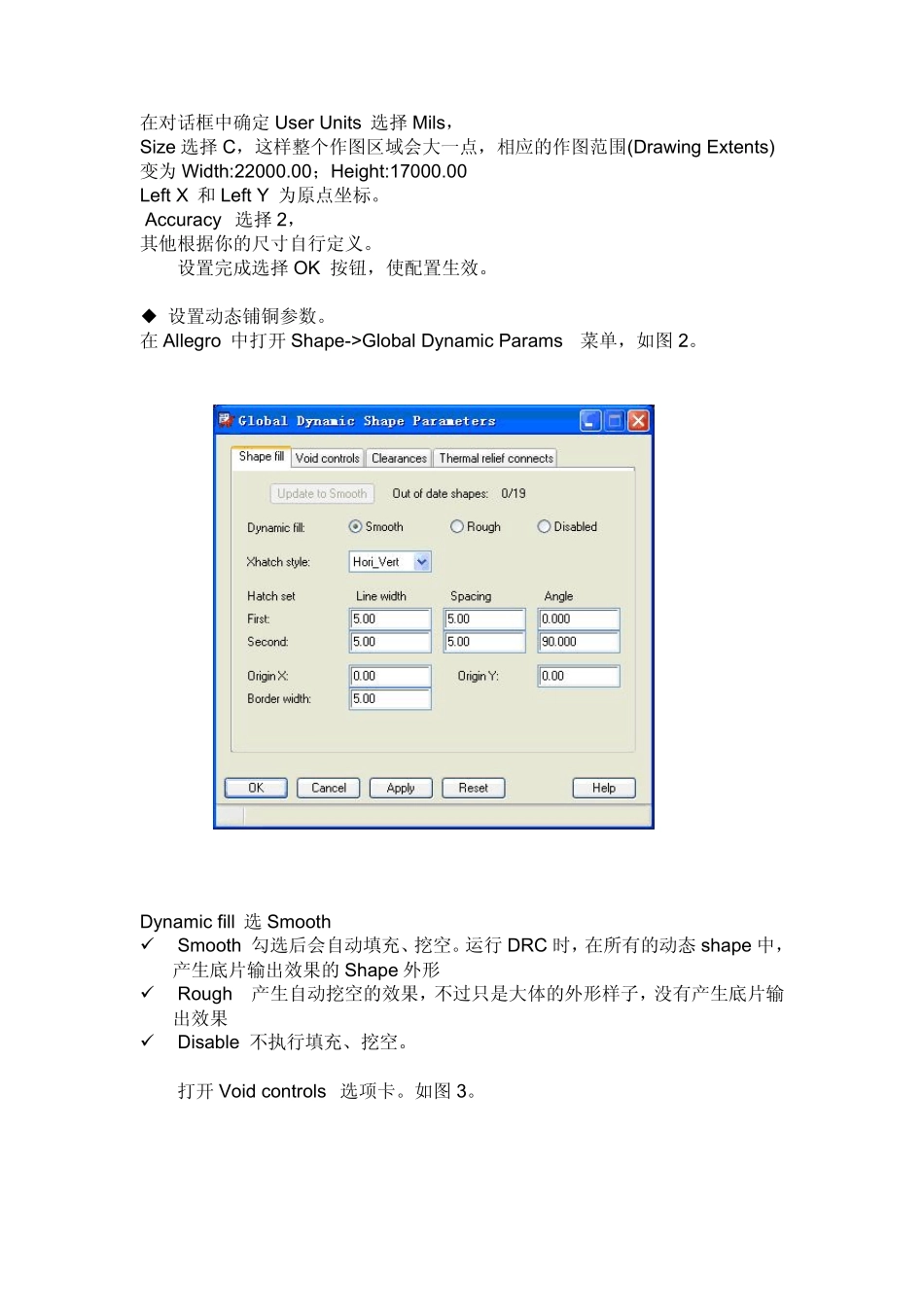

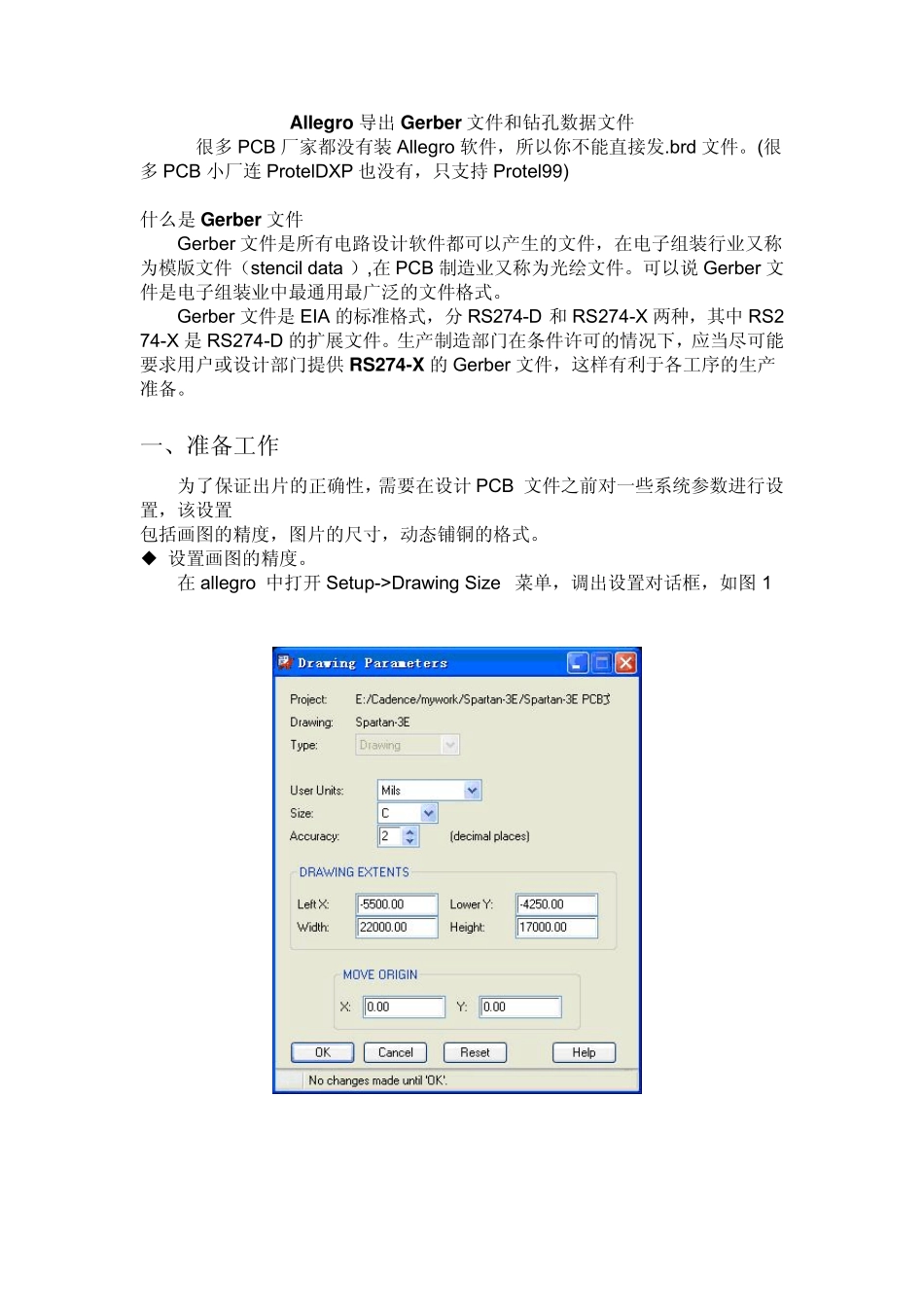

Allegro 导 出 Gerber文 件 和 钻 孔 数 据 文 件 很 多 PCB 厂 家 都 没 有 装 Allegro 软 件 ， 所 以 你 不 能 直 接 发 .brd 文 件 。 (很多 PCB 小 厂 连 ProtelDXP 也 没 有 ， 只 支 持 Protel99) 什 么 是 Gerber文 件 Gerber 文 件 是 所 有 电 路 设 计 软 件 都 可 以 产 生 的 文 件 ， 在 电 子 组 装 行 业 又 称为 模 版 文 件 （ stencil data ） ,在 PCB 制 造 业 又 称 为 光 绘 文 件 。 可 以 说 Gerber 文件 是 电 子 组 装 业 中 最 通 用 最 广 泛 的 文 件 格 式 。 Gerber 文 件 是 EIA 的 标 准 格 式 ， 分 RS274-D 和 RS274-X 两 种 ， 其 中 RS274-X 是 RS274-D 的 扩 展 文 件 。 生 产 制 造 部 门 在 条 件 许 可 的 情 况 下 ， 应 当 尽 可 能要 求 用 户 或 设 计 部 门 提 供 RS274-X 的 Gerber 文 件 ， 这 样 有 利 于 各 工 序 的 生 产准 备 。 一 、 准 备 工 作 为 了 保 证 出 片 的 正 确 性 ， 需 要 在 设 计 PCB 文 件 之 前 对 一 些 系 统 参 数 进 行 设置 ， 该 设 置 包 括 画 图 的 精 度， 图 片 的 尺寸， 动态铺铜的 格 式 。 ◆ 设 置 画 图 的 精 度。 在 allegro 中 打开 Setup->Drawing Size 菜单， 调出 设 置 对 话框， 如图 1 在对话框中确定User Units 选择Mils， Size 选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00 Left X 和Left Y 为原点坐标。 Accuracy 选择2， 其他根据你的尺寸自行定义。 设置完成选择OK 按钮，使配置生效。 ◆ 设置动态铺铜参数。 在Allegro 中打开 Shape->Global Dynamic Params 菜单，如图2。 Dynamic fill 选Smooth 9 Smooth 勾选后会自动填充、挖空。运行DRC 时，在所有的动态 shape 中，产生底片输出效果的Shape 外形 9 Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果 9 Disable 不执行填充、挖空。 打开 Void controls 选项卡。如图3。 选择Artwork format 要与出片格式一致。现在基本上PCB 厂都是采...
