Allegro引用设计模块

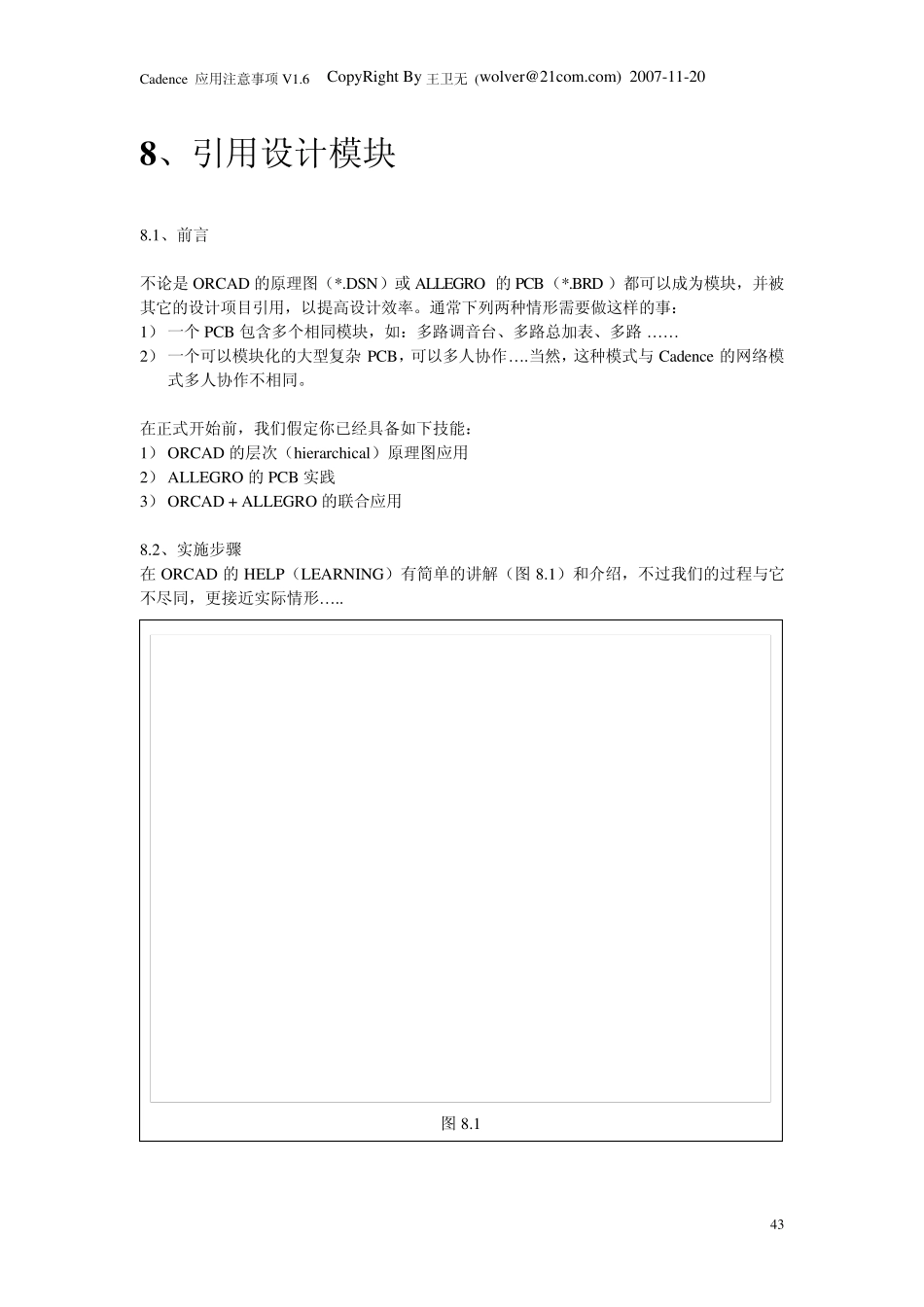

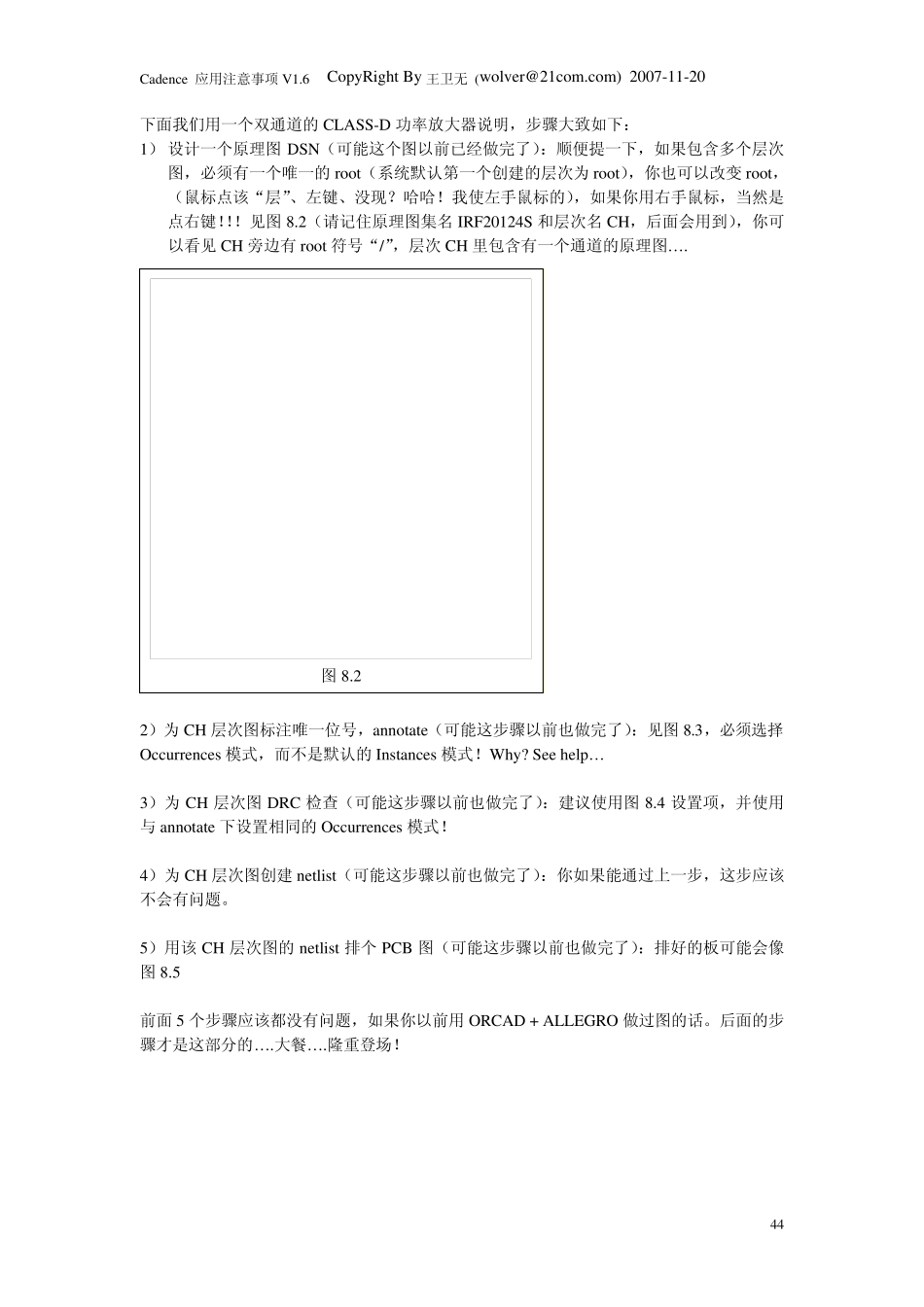

Cadence 应用注意事项 V1.6 CopyRight By 王卫无 (wolver@21com.com) 2007-11-20 8 、引用设计模块 8.1、前言 不论是 ORCAD 的原理图（*.DSN）或 ALLEGRO 的 PCB（*.BRD ）都可以成为模块，并被其它的设计项目引用，以提高设计效率。通常下列两种情形需要做这样的事： 1） 一个 PCB 包含多个相同模块，如：多路调音台、多路总加表、多路 … … 2） 一个可以模块化的大型复杂 PCB，可以多人协作… .当然，这种模式与 Cadence 的网络模式多人协作不相同。 在正式开始前，我们假定你已经具备如下技能： 1） ORCAD 的层次（hierarchical）原理图应用 2） ALLEGRO 的 PCB 实践 3） ORCAD + ALLEGRO 的联合应用 8.2、实施步骤 在 ORCAD 的 HELP（LEARNING）有简单的讲解（图 8.1）和介绍，不过我们的过程与它不尽同，更接近实际情形… .. 图 8.1 43Cadence 应用注意事项 V1.6 CopyRight By 王卫无 (wolver@21com.com) 2007-11-20 下面我们用一个双通道的CLASS-D 功率放大器说明，步骤大致如下： 1） 设计一个原理图DSN（可能这个图以前已经做完了）：顺便提一下，如果包含多个层次图，必须有一个唯一的root（系统默认第一个创建的层次为root），你也可以改变root，（鼠标点该“层”、左键、没现？哈哈！我使左手鼠标的），如果你用右手鼠标，当然是点右键！！！见图8.2（请记住原理图集名 IRF20124S 和层次名 CH，后面会用到），你可以看见 CH 旁边有root 符号“/”，层次CH 里包含有一个通道的原理图… . 图8.2 2）为CH 层次图标注唯一位号，annotate（可能这步骤以前也做完了）：见图8.3，必须选择Occurrences 模式，而不是默认的Instances 模式！Why? See help… 3）为CH 层次图DRC 检查（可能这步骤以前也做完了）：建议使用图8.4 设置项，并使用与 annotate 下设置相同的Occurrences 模式！ 4）为CH 层次图创建netlist（可能这步骤以前也做完了）：你如果能通过上一步，这步应该不会有问题。 5）用该CH 层次图的netlist 排个PCB 图（可能这步骤以前也做完了）：排好的板可能会像图8.5 前面5 个步骤应该都没有问题，如果你以前用ORCAD + ALLEGRO 做过图的话。后面的步骤才是这部分的… .大餐… .隆重登场！ 44Cadence 应用注意事项 V1.6 CopyRight By王卫无 (wolver@21com.com) 2007-11-20 图 8.3 图 8.4 45Cadence 应用注意事项...
