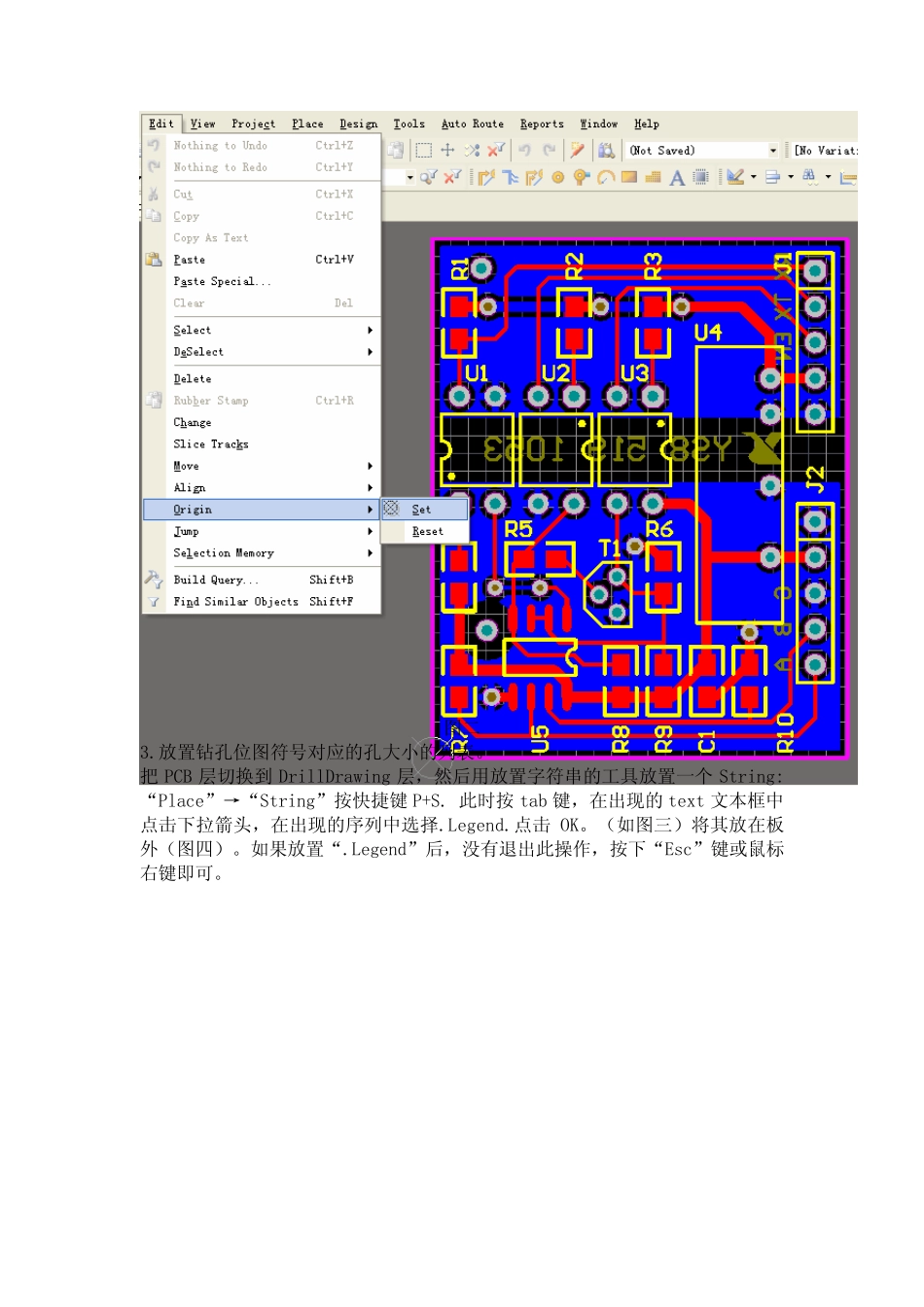

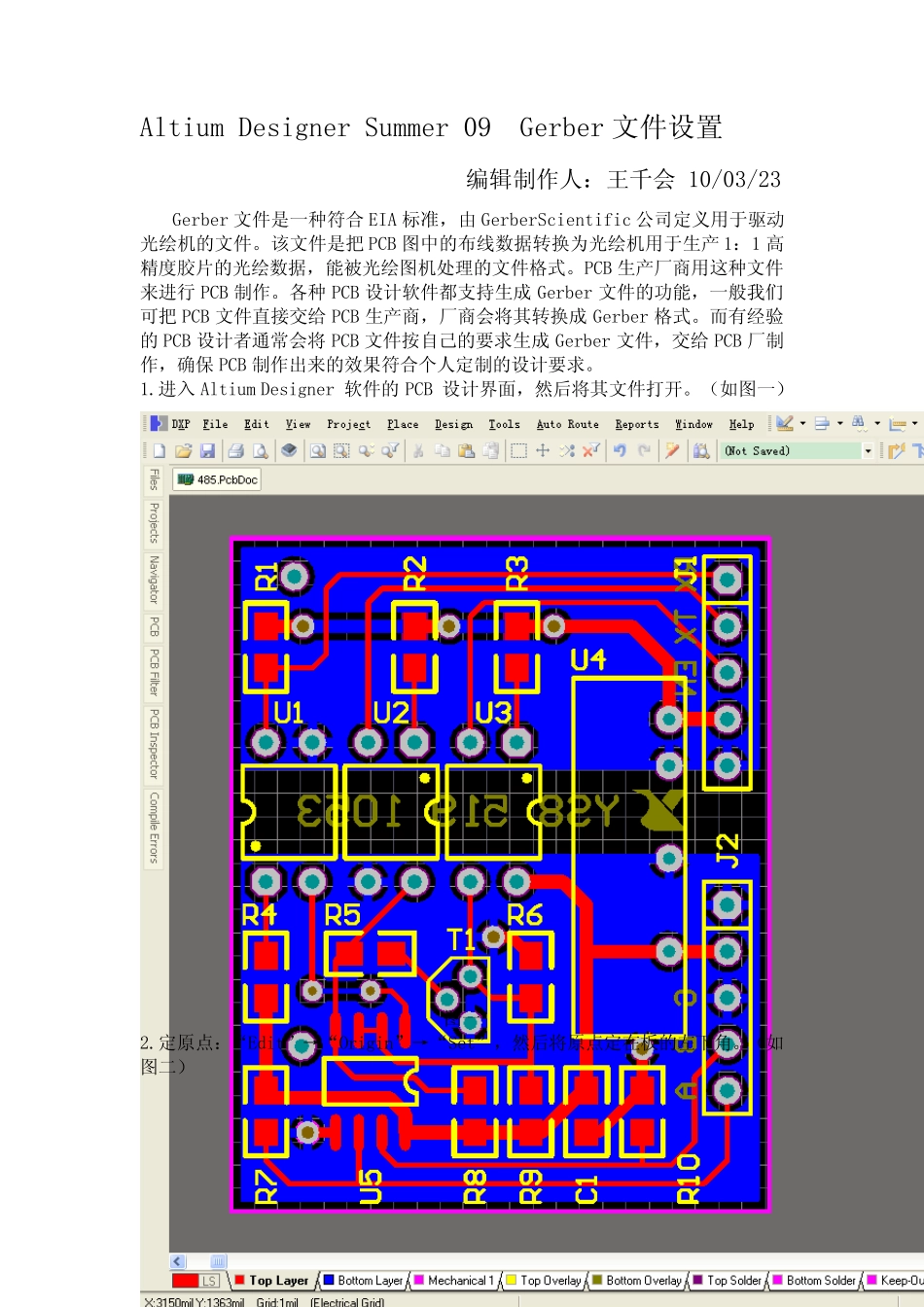

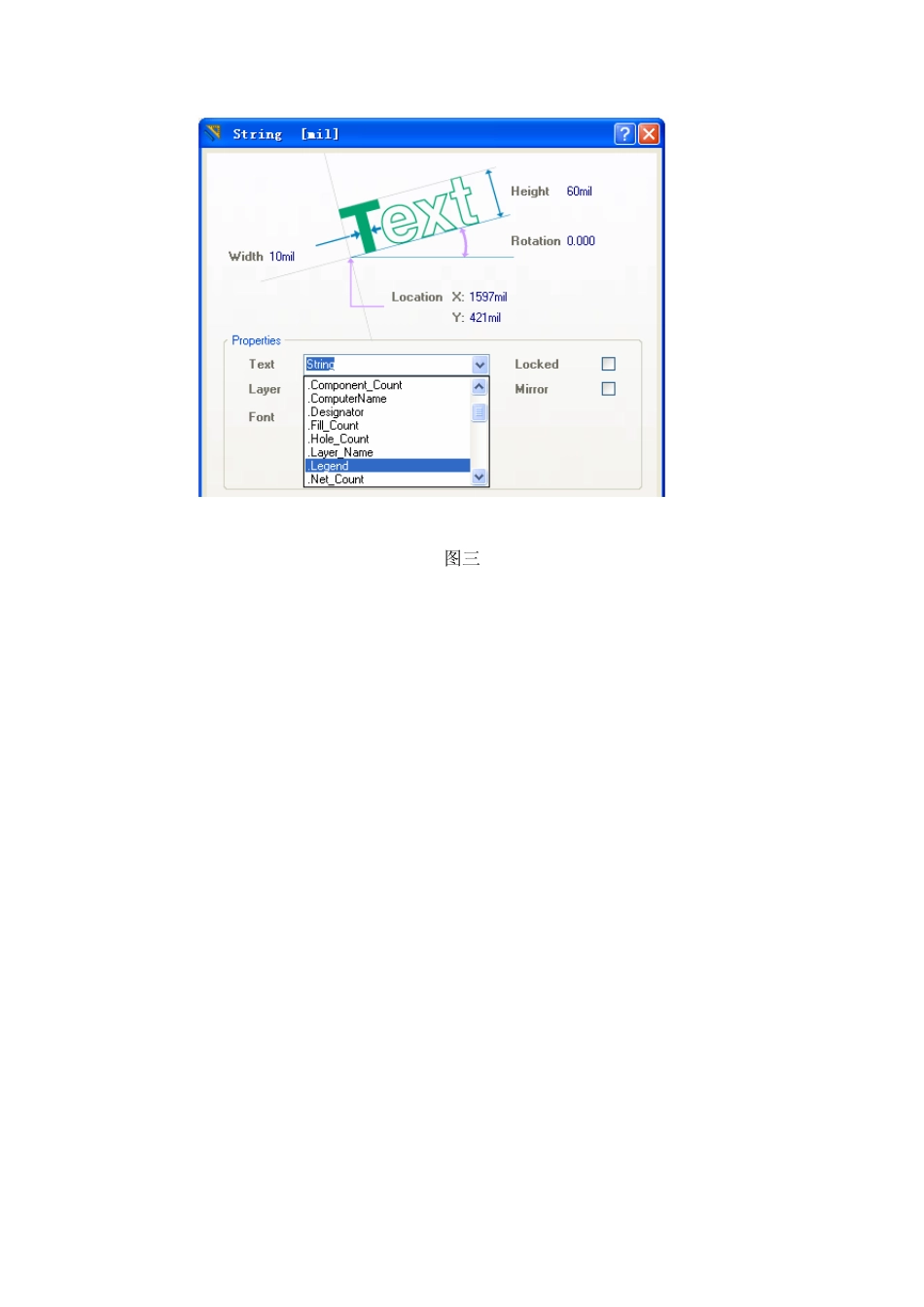

Altium Designer Summer 09 Gerber 文件设置 编辑制作人:王千会 10/03/23 Gerber 文件是一种符合EIA 标准,由GerberScientific 公司定义用于驱动光绘机的文件。该文件是把PCB 图中的布线数据转换为光绘机用于生产1:1 高精度胶片的光绘数据,能被光绘图机处理的文件格式。PCB 生产厂商用这种文件来进行PCB 制作。各种PCB 设计软件都支持生成Gerber 文件的功能,一般我们可把PCB 文件直接交给PCB 生产商,厂商会将其转换成Gerber 格式。而有经验的PCB 设计者通常会将PCB 文件按自己的要求生成Gerber 文件,交给PCB 厂制作,确保PCB 制作出来的效果符合个人定制的设计要求。 1.进入Altium Designer 软件的PCB 设计界面,然后将其文件打开。(如图一) 图一 2.定原点:“Edit”→“Origin”→“Set”,然后将原点定在板的左下角。(如图二) 图二 3.放置钻孔位图符号对应的孔大小的列表。 把PCB 层切换到DrillDrawing 层,然后用放置字符串的工具放置一个String: “Place”→“String”按快捷键 P+S. 此时按 tab 键,在出现的text 文本框中点击下拉箭头,在出现的序列中选择.Legend.点击 OK。(如图三)将其放在板外(图四)。如果放置“.Legend”后,没有退出此操作,按下“Esc”键或鼠标右键即可。 图三 图四 按快捷键L,切换到View Options,如果用户误该动了系统默认设置,勾选了Convert SpecialString 转换特殊字符串选项(如图五)字符串就会显示(如图六)所示;但这并不影响钻孔视图列表的生成。 图五 图六 放置钻孔位图符号一定要放在“DrillDrawing”层,尽量放在PCB 的右下角,因为在导入 CAM350 里面的时候钻孔列表是从左下方起始向右上方拓展的。(如图七) 图七 4.转Gerber:在PCB 编辑器的主菜单中选择“File”→“Fabrication Output” → Gerber Files 命令(如图八)。弹出新窗口“Gerber Setup”(如图九)。 图八 General(一般)设置页:(如图九) 用于指定输出 Gerber 文件中使用的单位(Units)和格式(Format)。单位可以是公制(Millimeters)和英制(Inches);格式栏中2:3,2:4,2:5 代表文件中使用的不同数据精度,其中2:3 表示数据含2 位整数3 位小数;相应的,另外两个分别表示数据中含有4 位和5 位小数。如2:4 表示0.1mil 的分辨率(1mil=1/1000 inch)。如果设计中对象放置的网格为1mil,你在输出Gerber 文件时应将格式设置小...
