AltiumDesignerSummer09精简教程(附英改中方法)

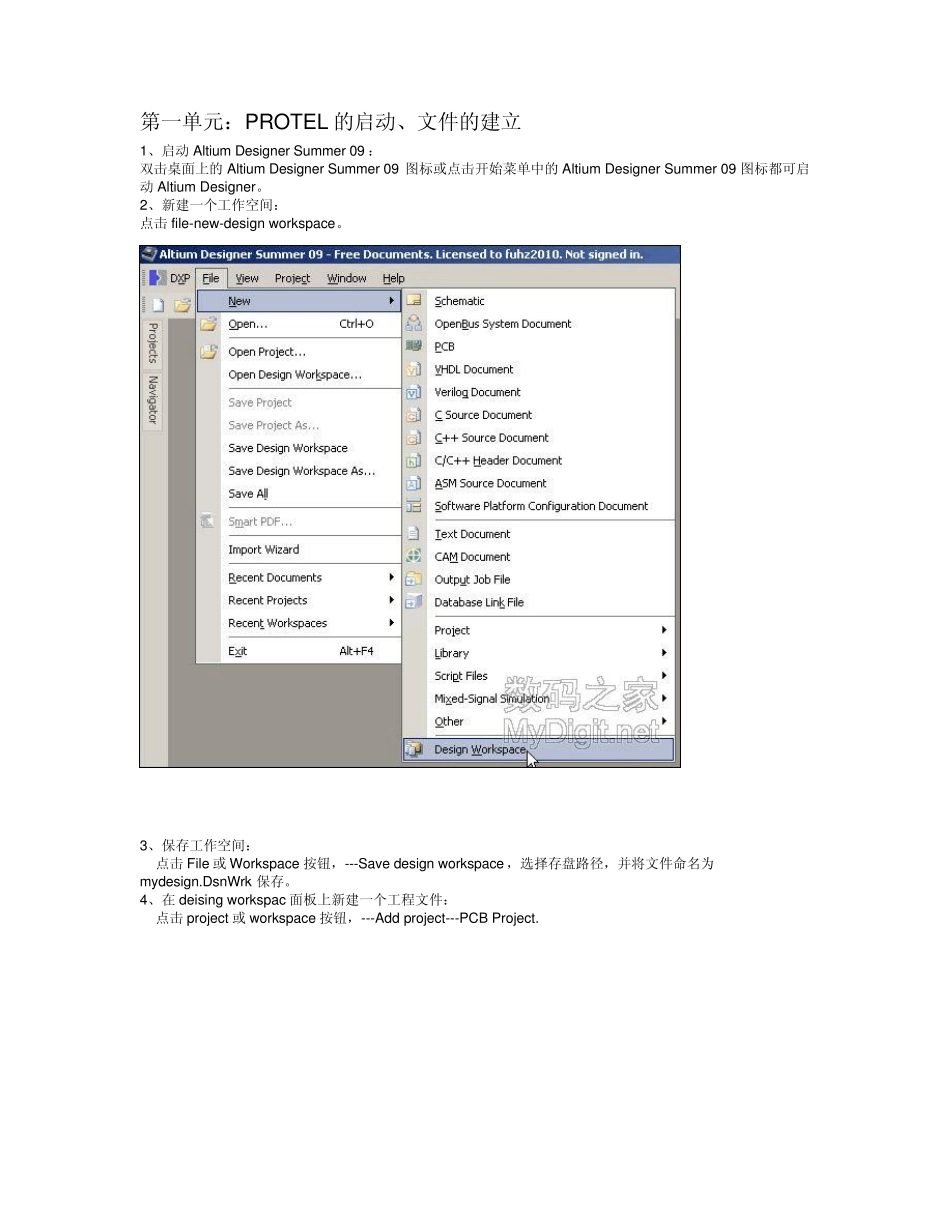

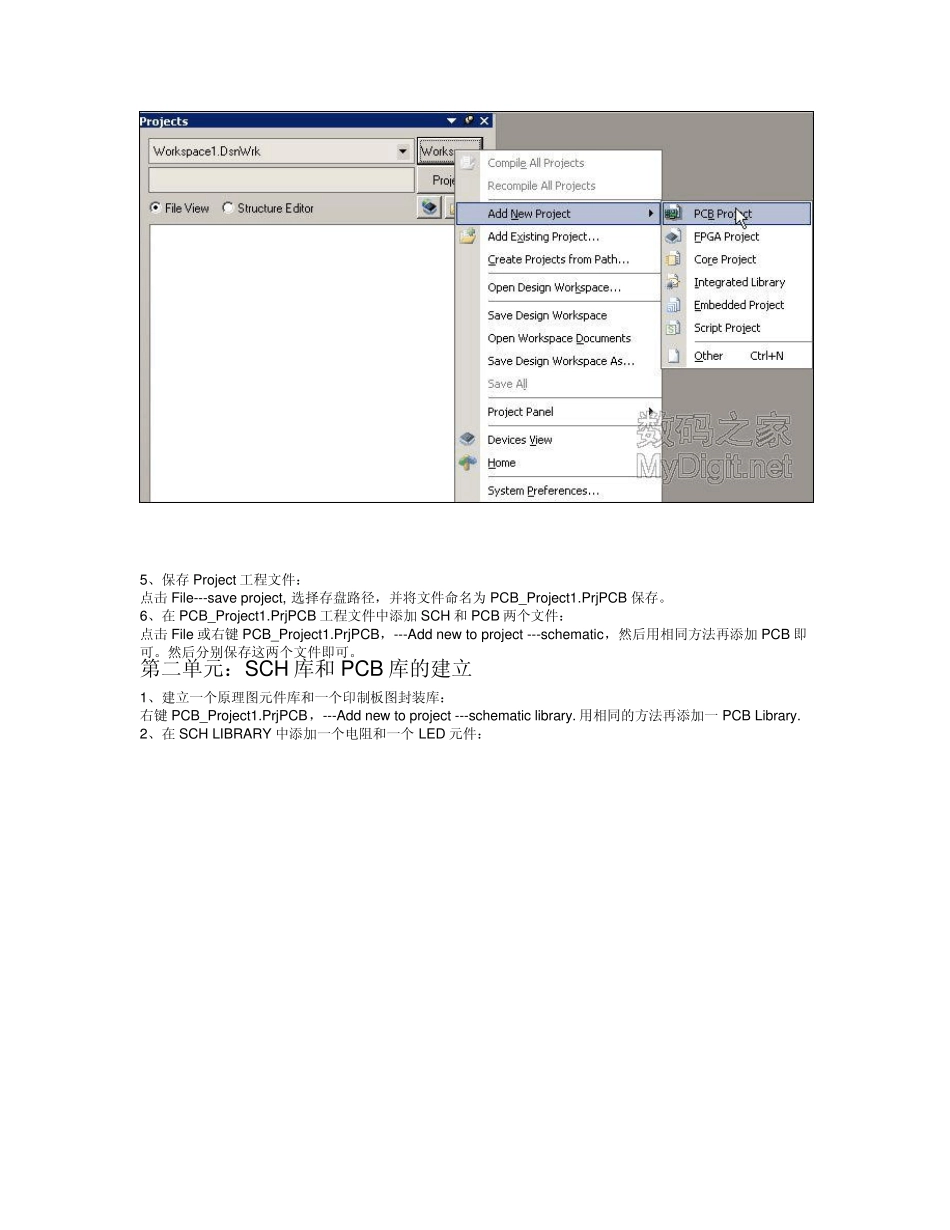

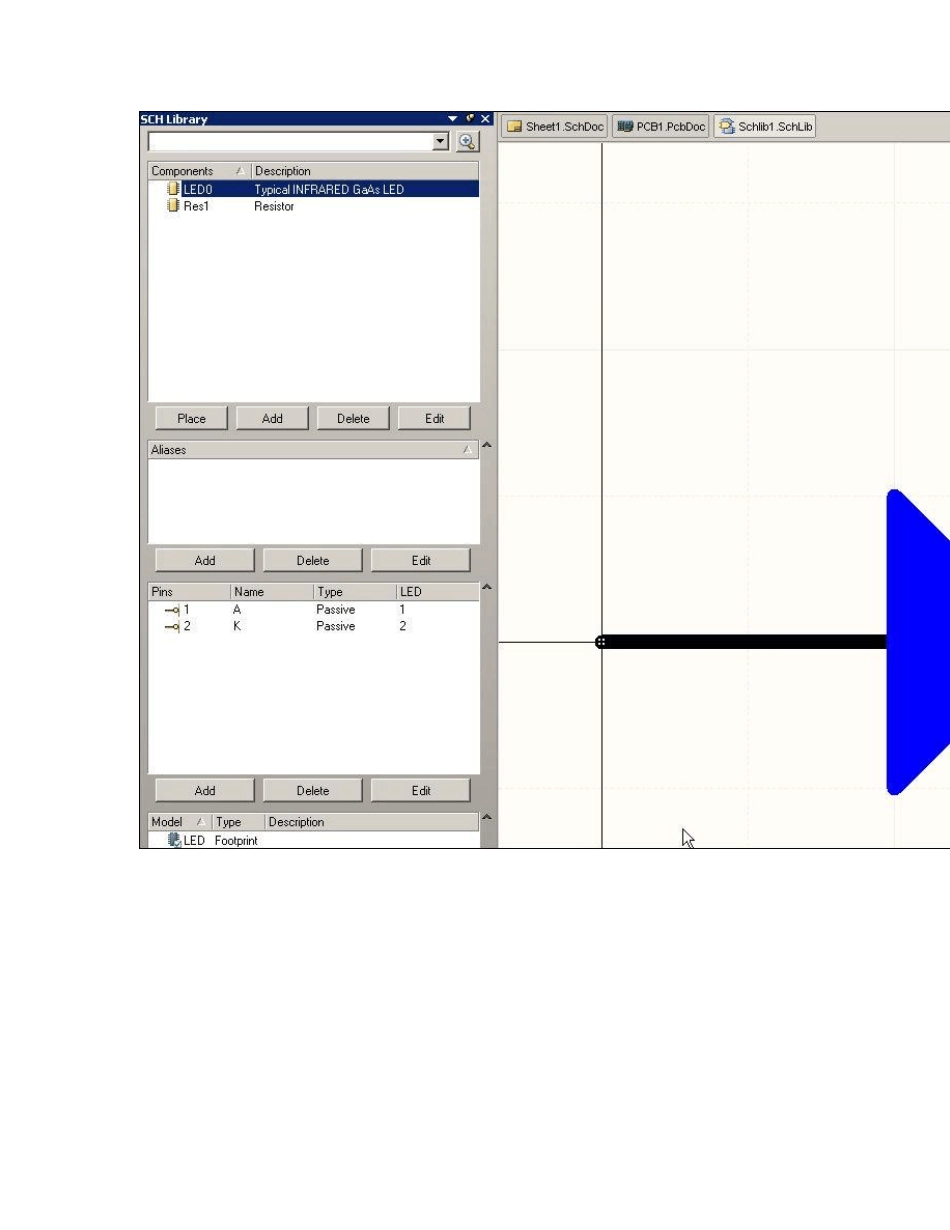

第一单元：PROTEL 的启动、文件的建立 1、启动Altium Designer Summer 09 ： 双击桌面上的Altium Designer Summer 09 图标或点击开始菜单中的Altium Designer Summer 09 图标都可启动Altium Designer。 2、新建一个工作空间： 点击 file-new-design workspace。 3、保存工作空间： 点击 File 或 Workspace 按钮，---Save design workspace ，选择存盘路径，并将文件命名为mydesign.DsnWrk 保存。 4、在 deising workspac 面板上新建一个工程文件： 点击 project 或 workspace 按钮，---Add project---PCB Project. 5、保存 Project 工程文件： 点击 File---save project, 选择存盘路径，并将文件命名为 PCB_Project1.PrjPCB 保存。 6、在 PCB_Project1.PrjPCB 工程文件中添加 SCH 和 PCB 两个文件： 点击 File 或右键 PCB_Project1.PrjPCB，---Add new to project ---schematic，然后用相同方法再添加 PCB 即可。然后分别保存这两个文件即可。 第二单元：SCH 库和 PCB 库的建立 1、建立一个原理图元件库和一个印制板图封装库： 右键 PCB_Project1.PrjPCB，---Add new to project ---schematic library. 用相同的方法再添加一 PCB Library. 2、在 SCH LIBRARY 中添加一个电阻和一个 LED 元件： 修改altium designer 9.2 Miscellaneous Devices.SchLib库或者99se Miscellaneous Devices.SCHLIB 库的元件为我所用。并给这二个元件添加相应的PCB 封装库（在 SCH LIBRARY 面板中，双击 Res1 或LED0，在弹出的Library componetnt properties 面板中的右下脚，点击 Add----Footprint,在 PCB MODEL 中点击Browse,在 libraries 中，点击下三角，选取我的PCB 图封装库.PcbLib，把电阻的封装选为AXIAL0.5；将发光二极管的封装选为LED）。 技巧：99se Miscellaneous Devices.SCHLIB 有大量常用的阻容感开关等元件的元件图。 altium designer 9.2 Miscellaneous Devices.SchLib 为ALTIUM 公司最新的元件库。 99se advpcb.PCBLIB 有大量常用的元件的PCB 封装库，可以好好利用。 99SE Miscellaneous.PCBLIB 有大量通用PCB 封装库，excellent!。 altium designer 9.2 Miscellaneous Devices.PcbLib 为ALTIUM 公司最新的封装库。 第三单元：原理图的绘制 1、元件放置;画线;TAB 键的功能;元件的删除。 元件的复制：...
