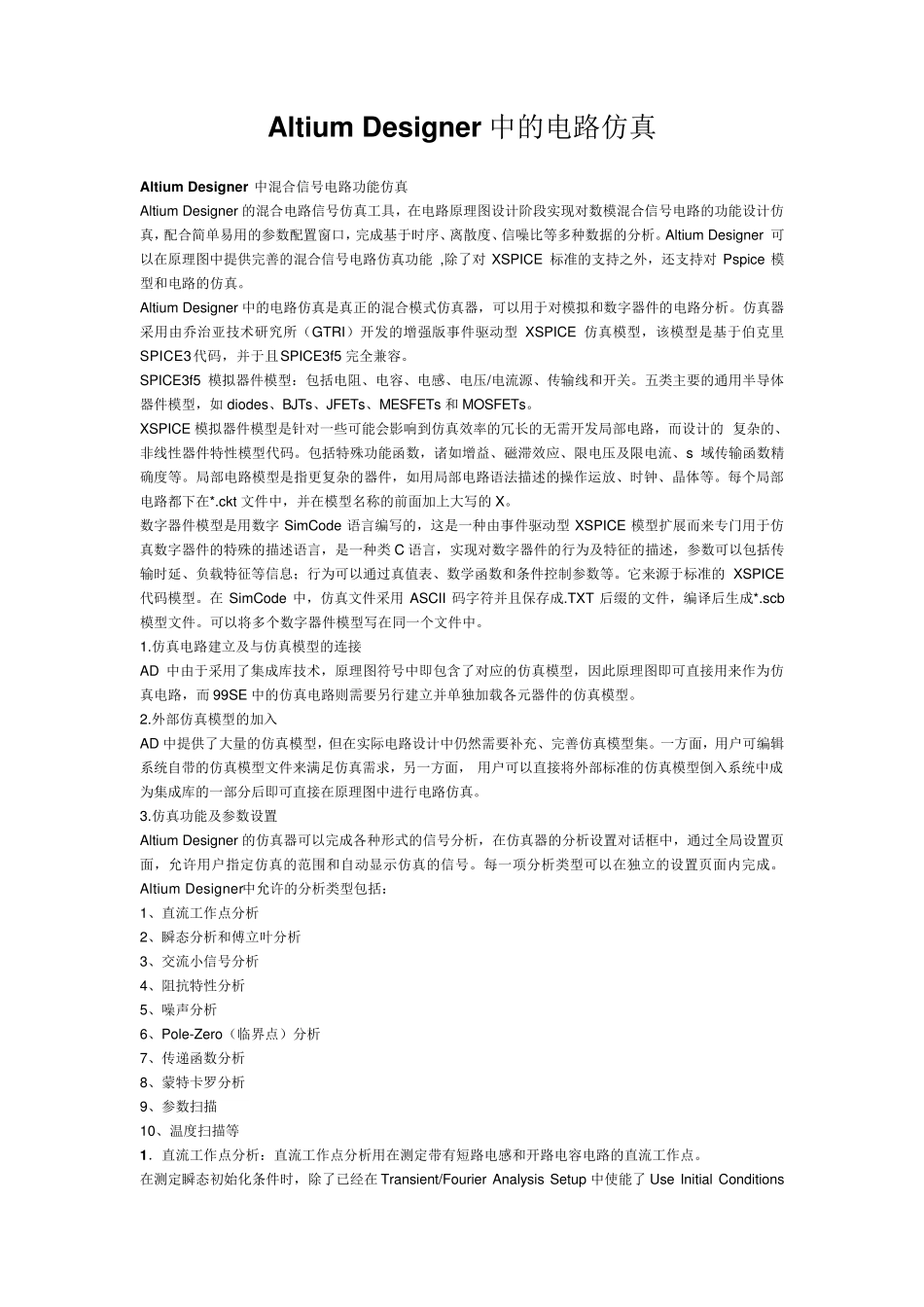

Altiu m Designer 中的电路仿真 Altiu m Designer 中混合信号电路功能仿真 Altium Designer 的混合电路信号仿真工具，在电路原理图设计阶段实现对数模混合信号电路的功能设计仿真，配合简单易用的参数配置窗口，完成基于时序、离散度、信噪比等多种数据的分析。Altium Designer 可以在原理图中提供完善的混合信号电路仿真功能 ,除了对XSPICE 标准的支持之外，还支持对Pspice 模型和电路的仿真。 Altium Designer 中的电路仿真是真正的混合模式仿真器，可以用于对模拟和数字器件的电路分析。仿真器采用由乔治亚技术研究所（GTRI）开发的增强版事件驱动型 XSPICE 仿真模型，该模型是基于伯克里SPICE3代码，并于且SPICE3f5 完全兼容。 SPICE3f5 模拟器件模型：包括电阻、电容、电感、电压/电流源、传输线和开关。五类主要的通用半导体器件模型，如 diodes、BJTs、JFETs、MESFETs 和 MOSFETs。 XSPICE 模拟器件模型是针对一些可能会影响到仿真效率的冗长的无需开发局部电路，而设计的 复杂的、非线性器件特性模型代码。包括特殊功能函数，诸如增益、磁滞效应、限电压及限电流、s 域传输函数精确度等。局部电路模型是指更复杂的器件，如用局部电路语法描述的操作运放、时钟、晶体等。每个局部电路都下在*.ckt 文件中，并在模型名称的前面加上大写的X。 数字器件模型是用数字 SimCode 语言编写的，这是一种由事件驱动型 XSPICE 模型扩展而来专门用于仿真数字器件的特殊的描述语言，是一种类 C 语言，实现对数字器件的行为及特征的描述，参数可以包括传输时延、负载特征等信息；行为可以通过真值表、数学函数和条件控制参数等。它来源于标准的XSPICE代码模型。在SimCode 中，仿真文件采用ASCII 码字符并且保存成.TXT 后缀的文件，编译后生成*.scb模型文件。可以将多个数字器件模型写在同一个文件中。 1.仿真电路建立及与仿真模型的连接 AD 中由于采用了集成库技术，原理图符号中即包含了对应的仿真模型，因此原理图即可直接用来作为仿真电路，而 99SE 中的仿真电路则需要另行建立并单独加载各元器件的仿真模型。 2.外部仿真模型的加入 AD 中提供了大量的仿真模型，但在实际电路设计中仍然需要补充、完善仿真模型集。一方面，用户可编辑系统自带的仿真模型文件来满足仿真需求，另一方面， 用户可以直接将外部标准的仿真模型倒入系统中成为集成库的一部分后即可直接在原理图中进行电路仿真。 3.仿真功能...
