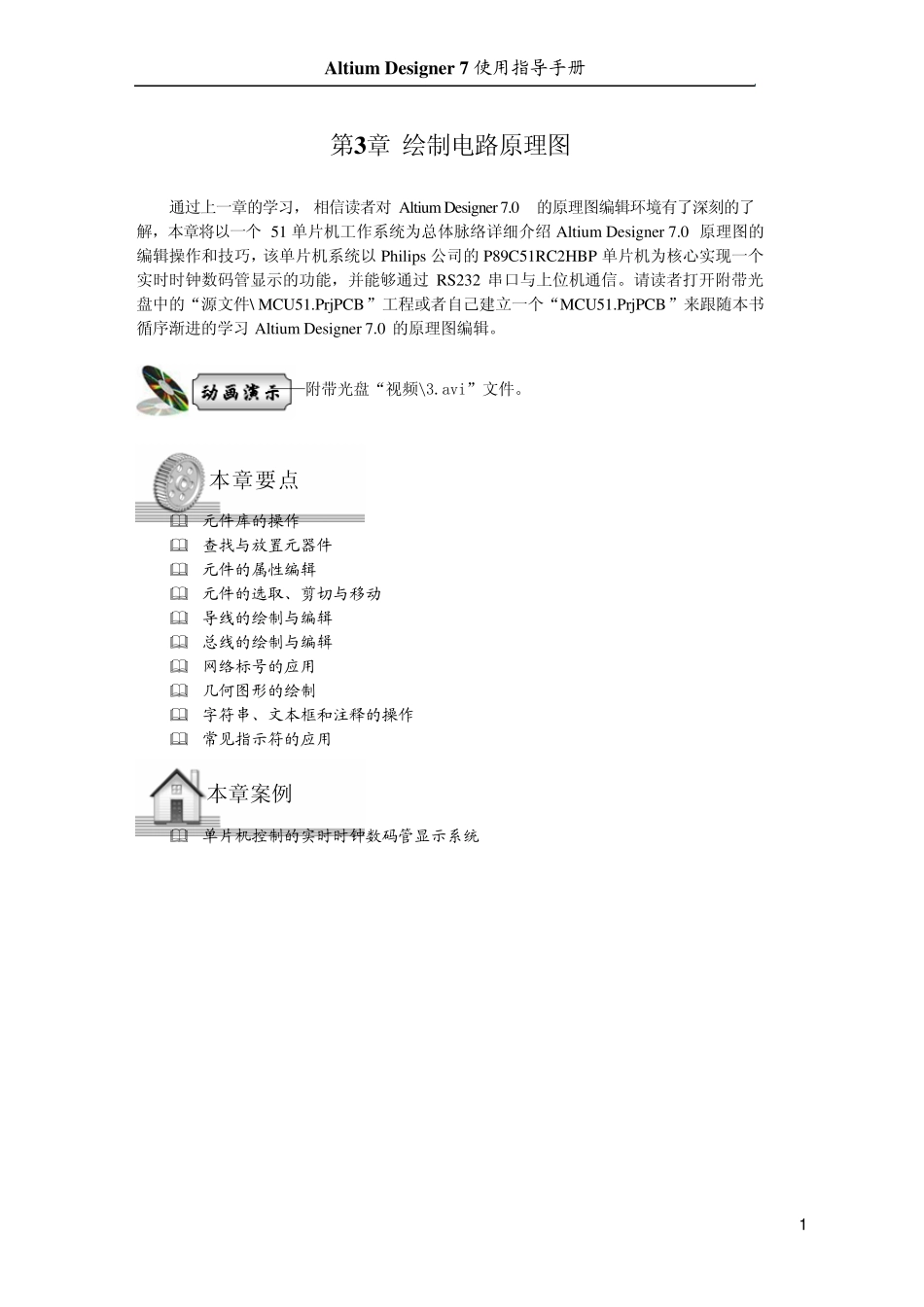

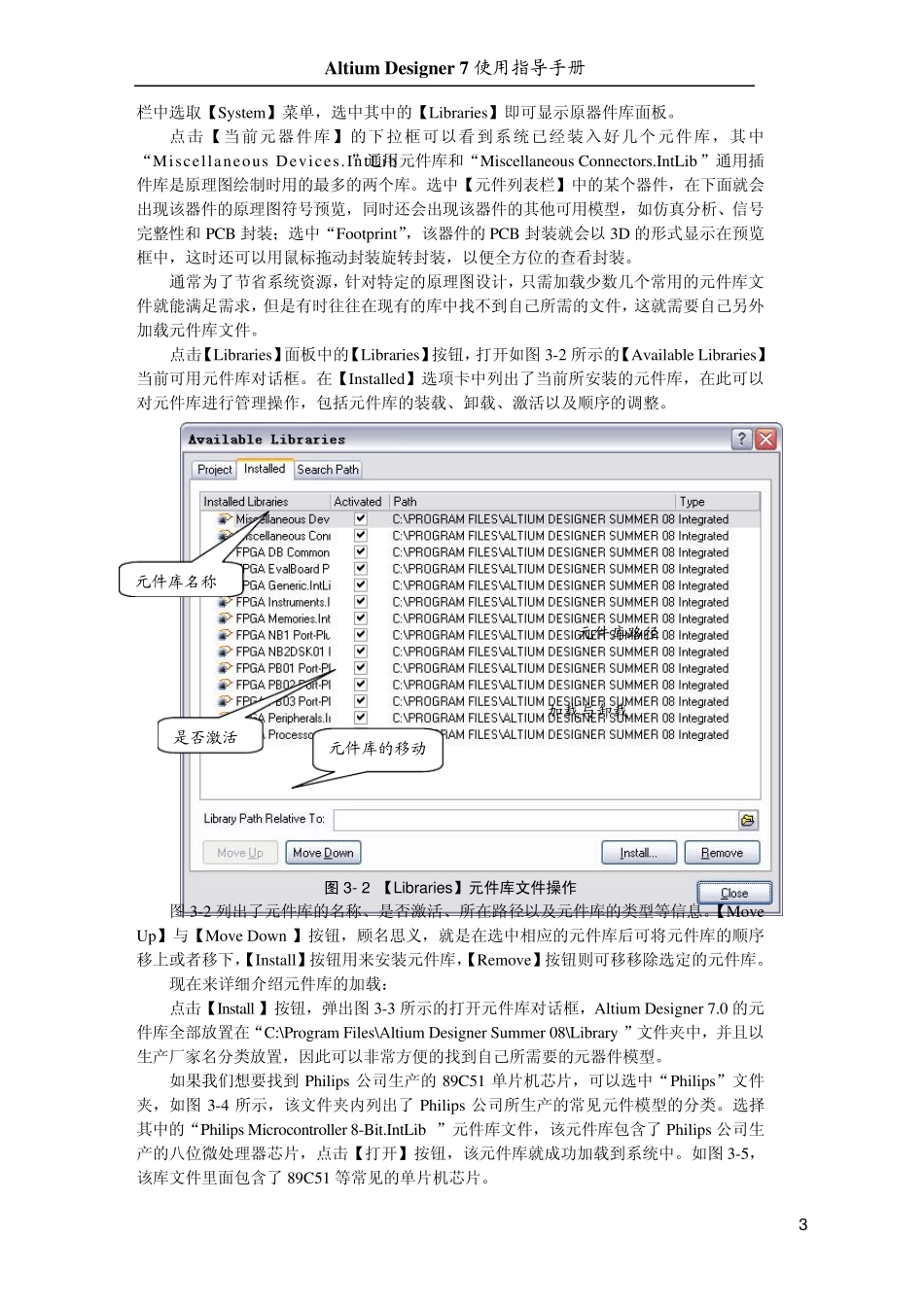

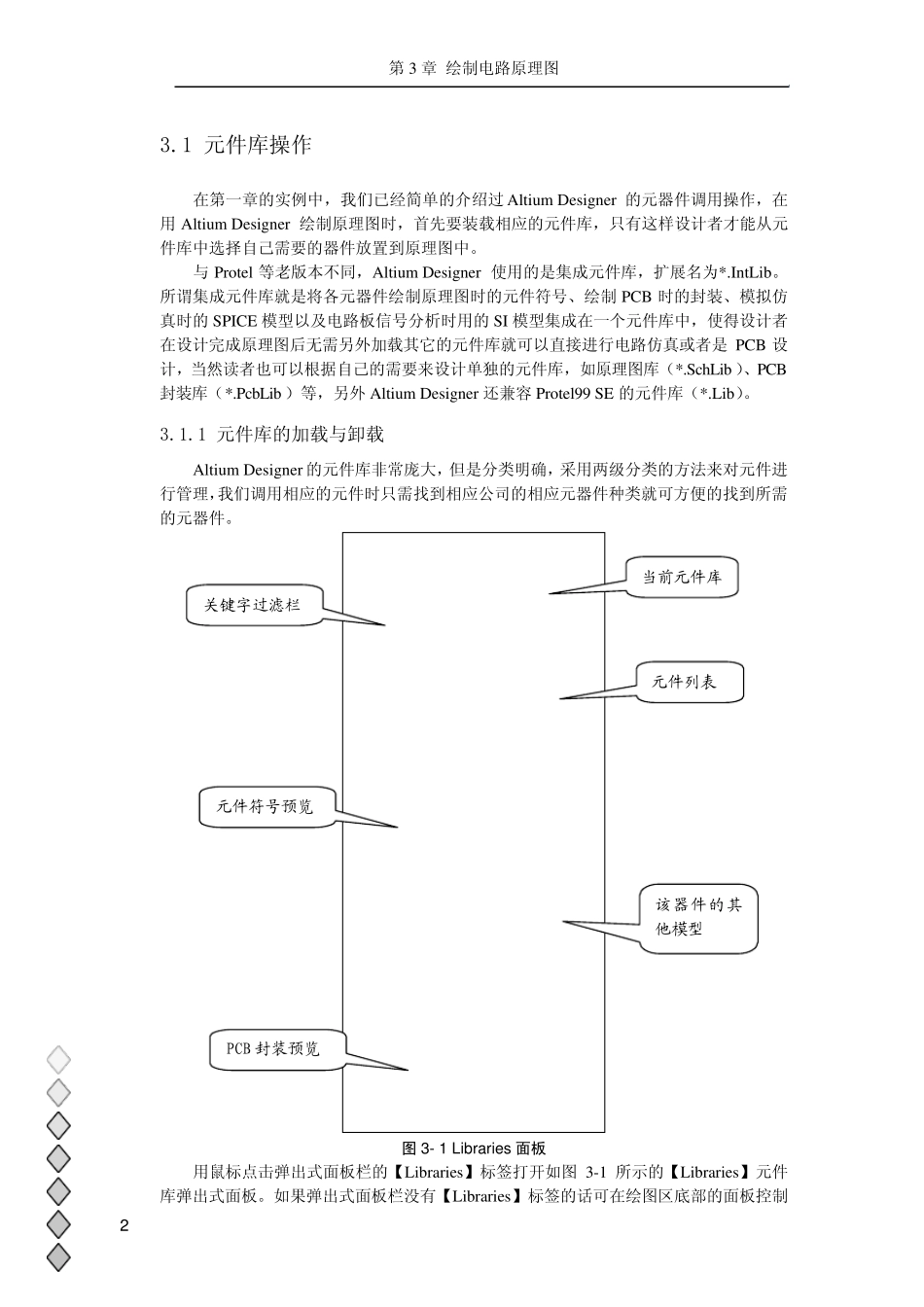

Altiu m Designer 7 使用指导手册 第3章 绘制电路原理图 通过上一章的学习，相信读者对Altiu m Designer 7.0的原理图编辑环境有了深刻的了解，本章将以一个51 单片机工作系统为总体脉络详细介绍Altiu m Designer 7.0 原理图的编辑操作和技巧，该单片机系统以Philips 公司的P89C51RC2HBP 单片机为核心实现一个实时时钟数码管显示的功能，并能够通过RS232 串口与上位机通信。请读者打开附带光盘中的“源文件\ MCU51.PrjPCB”工程或者自己建立一个“MCU51.PrjPCB”来跟随本书循序渐进的学习Altiu m Designer 7.0 的原理图编辑。 ——附带光盘“视频\3.avi”文件。  元件库的操作  查找与放置元器件  元件的属性编辑  元件的选取、剪切与移动  导线的绘制与编辑  总线的绘制与编辑  网络标号的应用  几何图形的绘制  字符串、文本框和注释的操作  常见指示符的应用  单片机控制的实时时钟数码管显示系统 本章要点 本章案例 1第3 章 绘制电路原理图 3.1 元件库操作 在第一章的实例中，我们已经简单的介绍过Altiu m Designer 的元器件调用操作，在用Altiu m Designer 绘制原理图时，首先要装载相应的元件库，只有这样设计者才能从元件库中选择自己需要的器件放置到原理图中。 与Protel 等老版本不同，Altiu m Designer 使用的是集成元件库，扩展名为*.IntLib。所谓集成元件库就是将各元器件绘制原理图时的元件符号、绘制PCB 时的封装、模拟仿真时的SPICE 模型以及电路板信号分析时用的SI 模型集成在一个元件库中，使得设计者在设计完成原理图后无需另外加载其它的元件库就可以直接进行电路仿真或者是PCB 设计，当然读者也可以根据自己的需要来设计单独的元件库，如原理图库（*.SchLib ）、PCB封装库（*.PcbLib ）等，另外 Altiu m Designer 还兼容 Protel99 SE 的元件库（*.Lib）。 3.1.1 元件库的加载与卸载 Altiu m Designer 的元件库非常庞大，但是分类明确，采用两级分类的方法来对元件进行管理，我们调用相应的元件时只需找到相应公司的相应元器件种类就可方便的找到所需的元器件。 当前元件库 关键字过滤栏 元件列表 元件符号预览 该器件的其他模型 PCB 封装预览 图 3- 1 Libraries 面板 用鼠标点击弹出式面板栏的【Libraries】标签打开如图3-1 所示 的【Libraries】元件库弹出式面板。如果 弹出式面板栏没 有【Libr...
