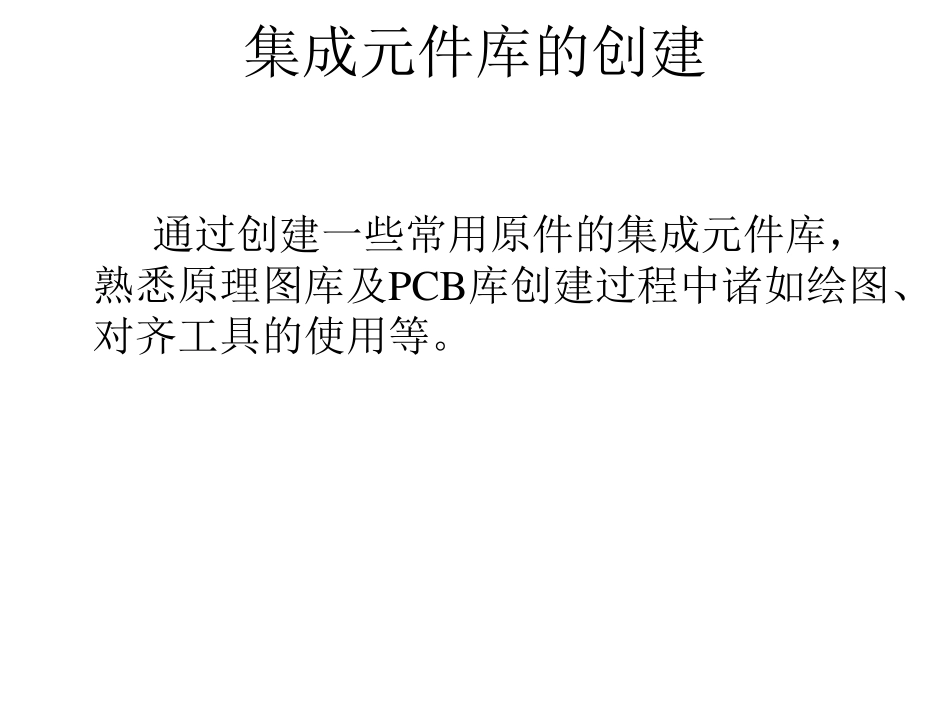

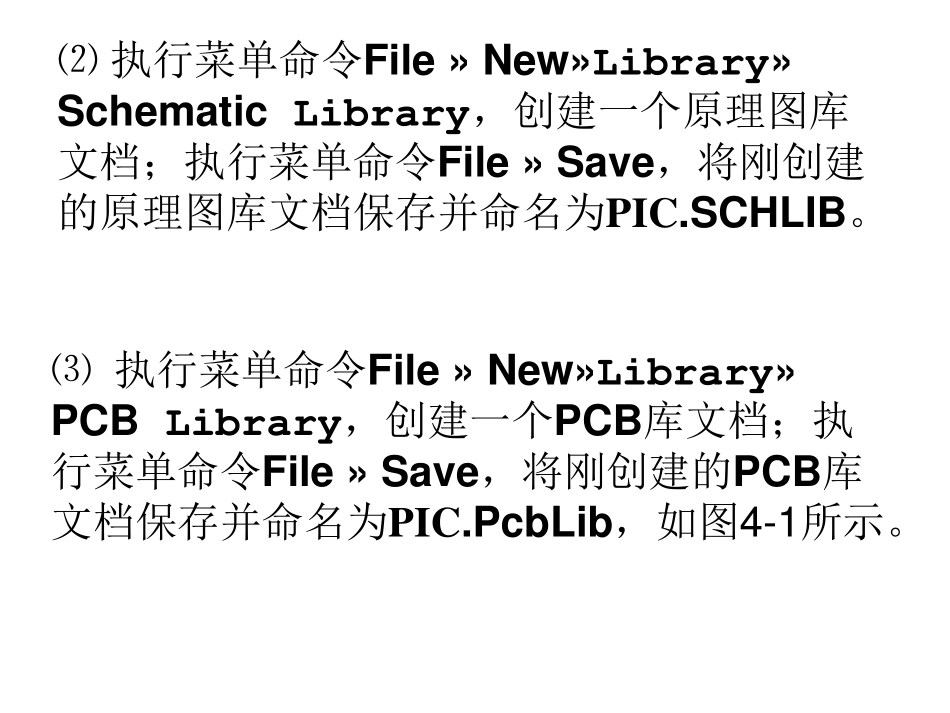

集成元件库的创建 通过创建一些常用原件的集成元件库，熟悉原理图库及PCB库创建过程中诸如绘图、对齐工具的使用等。 1 ．创建集成元件库： ⑴ 执行菜单命令File » New»Project»Integrated Library，创 建一个集成元件库文档；执行菜单命令 File » Save Project As，将刚创建的集 成元件库文档保存并命名为集成元件 库.LibPkg 。 ⑵ 执行菜单命令File » New»Library» Schematic Library，创建一个原理图库文档；执行菜单命令File » Save，将刚创建的原理图库文档保存并命名为P IC.SCHLIB。 ⑶ 执行菜单命令File » New»Library» PCB Library，创建一个PCB库文档；执行菜单命令File » Save，将刚创建的PCB库文档保存并命名为P IC.PcbLib，如图4 -1 所示。 图4 -1 创建集成元件库 2 . 在Projects面板中双击P IC.SCHLIB文档，打开原理图库编辑界面，如图4 -2 所示。 图4 -2 原理图库编辑界面 3. 在窗口右下角单击 标签，在出现的菜单中选择SCH Library ，弹出SCH Library 面板，如图4-3所示。 图4-3 打开SCH Library 面板 4. 可以看到系统自动创建了一个名为Component_1的元件。单击选中该元件，执行菜单命令Tools» Rename Component，出现如图4-4所示的Rename Component对话框，重命名该元件为：电容。 图4-4 重命名元件 5. 在工具栏中单击 图标右侧的下拉箭头，在出现的下拉菜单中选择 （Place Line）命令，光标呈十字状，进入线段放置状态。按下TAB键，出现如图4-5所示的Poly Line对话框，单击Color色块，在出现的Choos e Color对话框中设置线段的颜色为蓝色。 图4-5 设置线段颜色 6. 单击 按钮，关闭Choos e Color对话框，采用与原理图绘制中导线绘制相同的方法，绘制如图4-6所示的几条线段，完成电容外形的绘制。 图4-6 绘制电容外形 图4-7 管脚放置状态 7 . 执行菜单命令Place»Pin，进入管脚放置状态，光标呈十字状，且附着一个管脚符号，如图4 -7 所示。 注意：管脚符号，光标所在一端为电气连接端，用以连接导线等电气对象，在放置管脚的时候一定要注意。 8. 按下TAB键，在出现的Pin Properties对话框中，设置管脚参数如图4-8所示。 图4-8 Pin Properties对话框 9. 单击 按钮，关闭Pin Properties对话框，按下空格键，将管脚旋转到如图4-9所示的角度，单击鼠标左键放置电容上方的管脚。 图4-9 放置电容上方的管脚 1 ...
