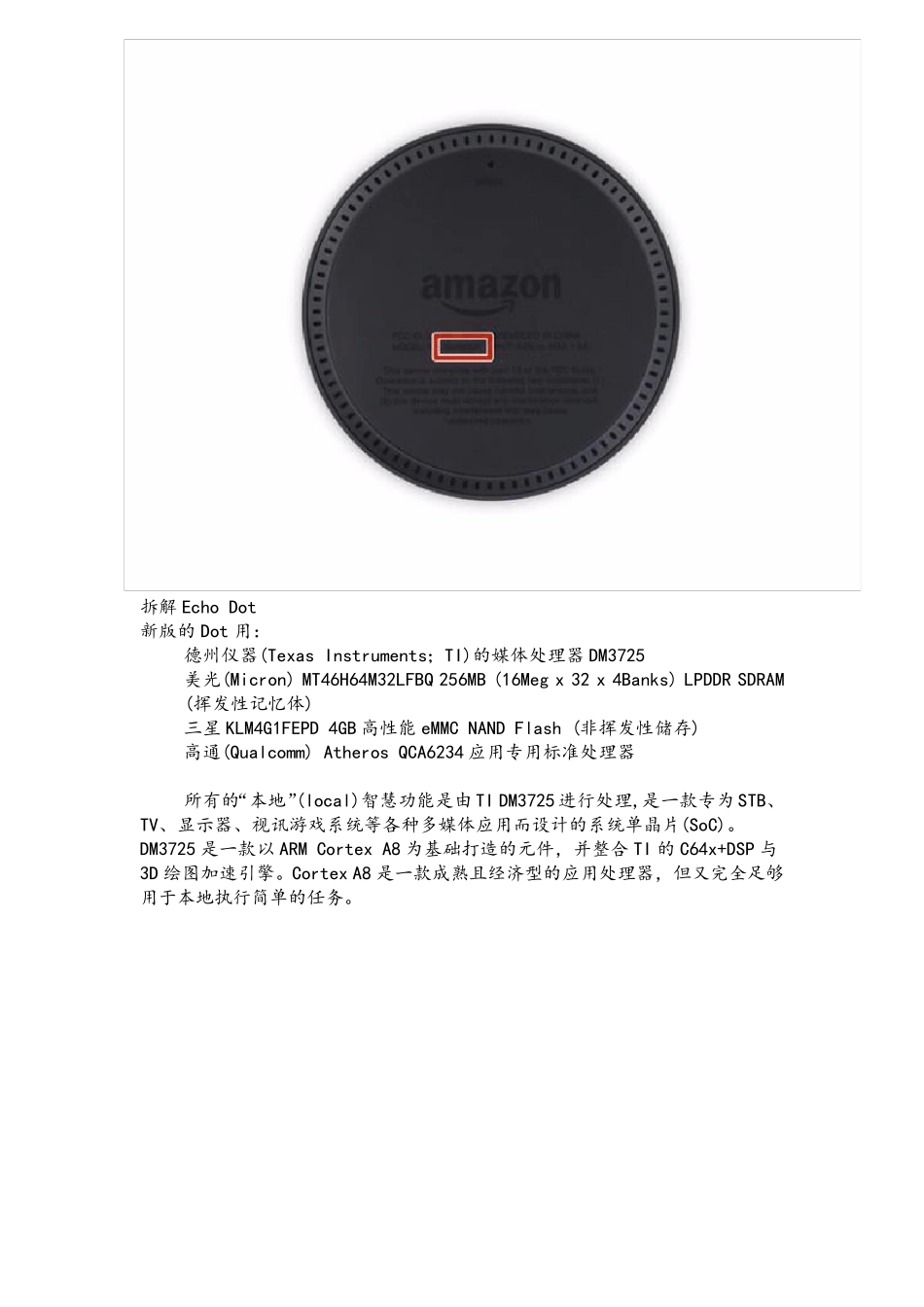

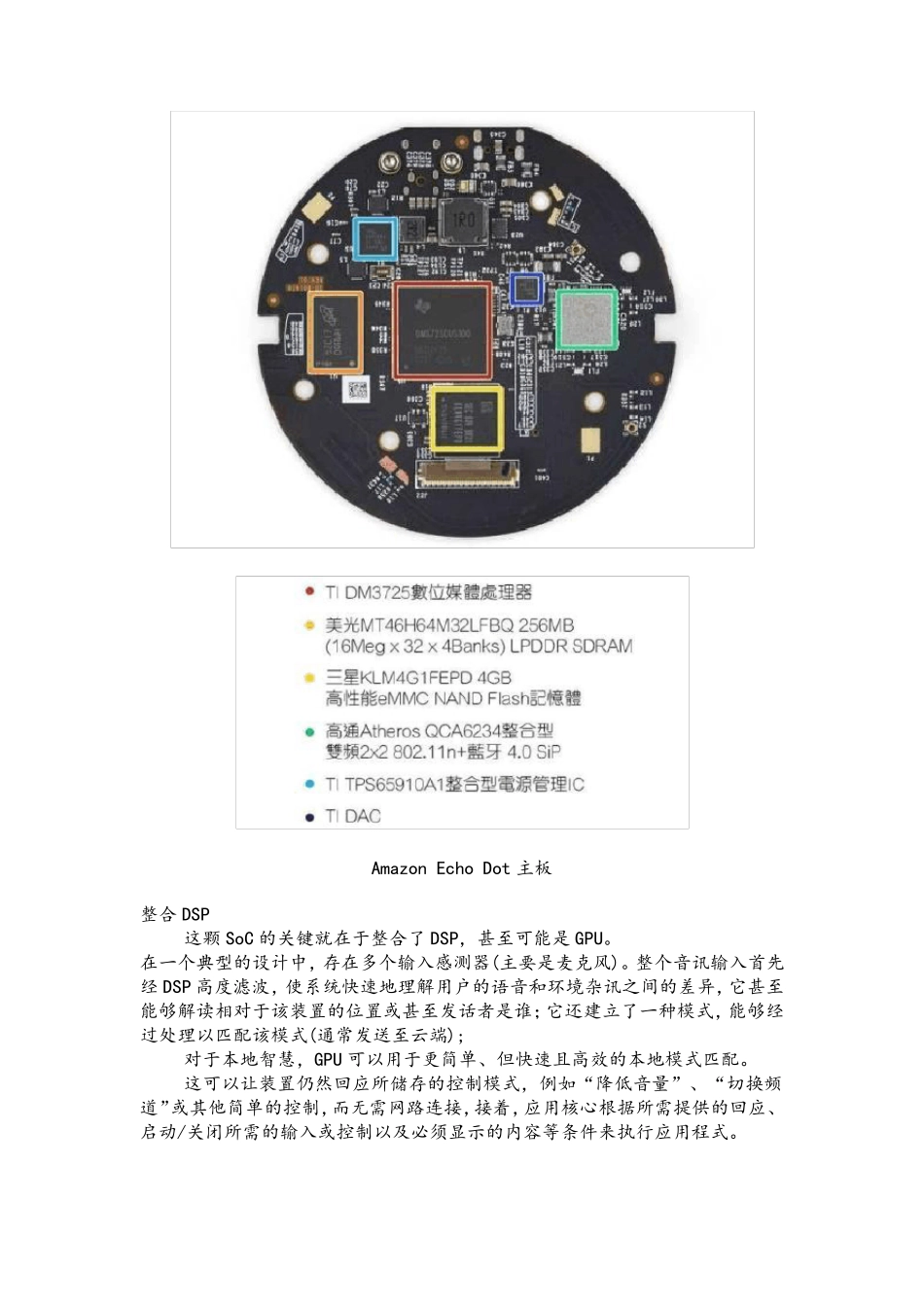

Amazon Echo Dot 智能蓝牙音箱拆解 亚马逊Echo 是一款拥有精美外观设计的蓝牙音箱，它的语音控制系统“Alexa”能够很好地为用户提供语音服务。简而言之，“Alexa”会一直听用户说话，并且执行相应的命令。 新款AmazonEcho Dot语音助手中枢，这个小可爱看起来像是个压缩版本的亚马逊Echo，或者像个AmazonEcho的顶部切片，Amazon Echo Dot 搭载了内置阵列式扬声器，需要通过蓝牙连接到亚马逊Echo 才可以;它可以通过 Alexa 或者虚拟助理来通过语音和你交流，能播报天气预报，还能用来控制你家中的智能家居，支持点击播放音乐，还能当闹钟和计时器来用;不过它和 AmazonEcho 一样并非无线设备，它也需要连接插座和电源。 拆解Echo Dot 新版的Dot 用： 德州仪器(Texas Instruments；TI)的媒体处理器DM3725 美光(Micron) MT46H64M32LFBQ 256MB (16Meg x 32 x 4Banks) LPDDR SDRAM (挥发性记忆体) 三星KLM4G1FEPD 4GB 高性能eMMC NAND Flash (非挥发性储存) 高通(Qualcomm) Atheros QCA6234 应用专用标准处理器 所有的“本地”(local)智慧功能是由 TI DM3725 进行处理,是一款专为 STB、TV、显示器、视讯游戏系统等各种多媒体应用而设计的系统单晶片(SoC)。 DM3725 是一款以 ARM Cortex A8 为基础打造的元件，并整合 TI 的C64x+DSP 与3D 绘图加速引擎。Cortex A8 是一款成熟且经济型的应用处理器，但又完全足够用于本地执行简单的任务。 Amazon Echo Dot 主板 整合DSP 这颗SoC 的关键就在于整合了DSP，甚至可能是GPU。 在一个典型的设计中，存在多个输入感测器(主要是麦克风)。整个音讯输入首先经DSP 高度滤波，使系统快速地理解用户的语音和环境杂讯之间的差异，它甚至能够解读相对于该装置的位置或甚至发话者是谁；它还建立了一种模式，能够经过处理以匹配该模式(通常发送至云端); 对于本地智慧，GPU 可以用于更简单、但快速且高效的本地模式匹配。 这可以让装置仍然回应所储存的控制模式，例如“降低音量”、“切换频道”或其他简单的控制，而无需网路连接，接着，应用核心根据所需提供的回应、启动/关闭所需的输入或控制以及必须显示的内容等条件来执行应用程式。 麦克风阵列 Amazon Echo 和Dot 之所以吸引人之处在于它使用了7 麦克风阵列。Amazon声称，Echo 和Dot 由于使用了多支麦克风和波束成型技术，因而能在整个室内都听到你的声音——即使是正在播放音乐的环境下...
