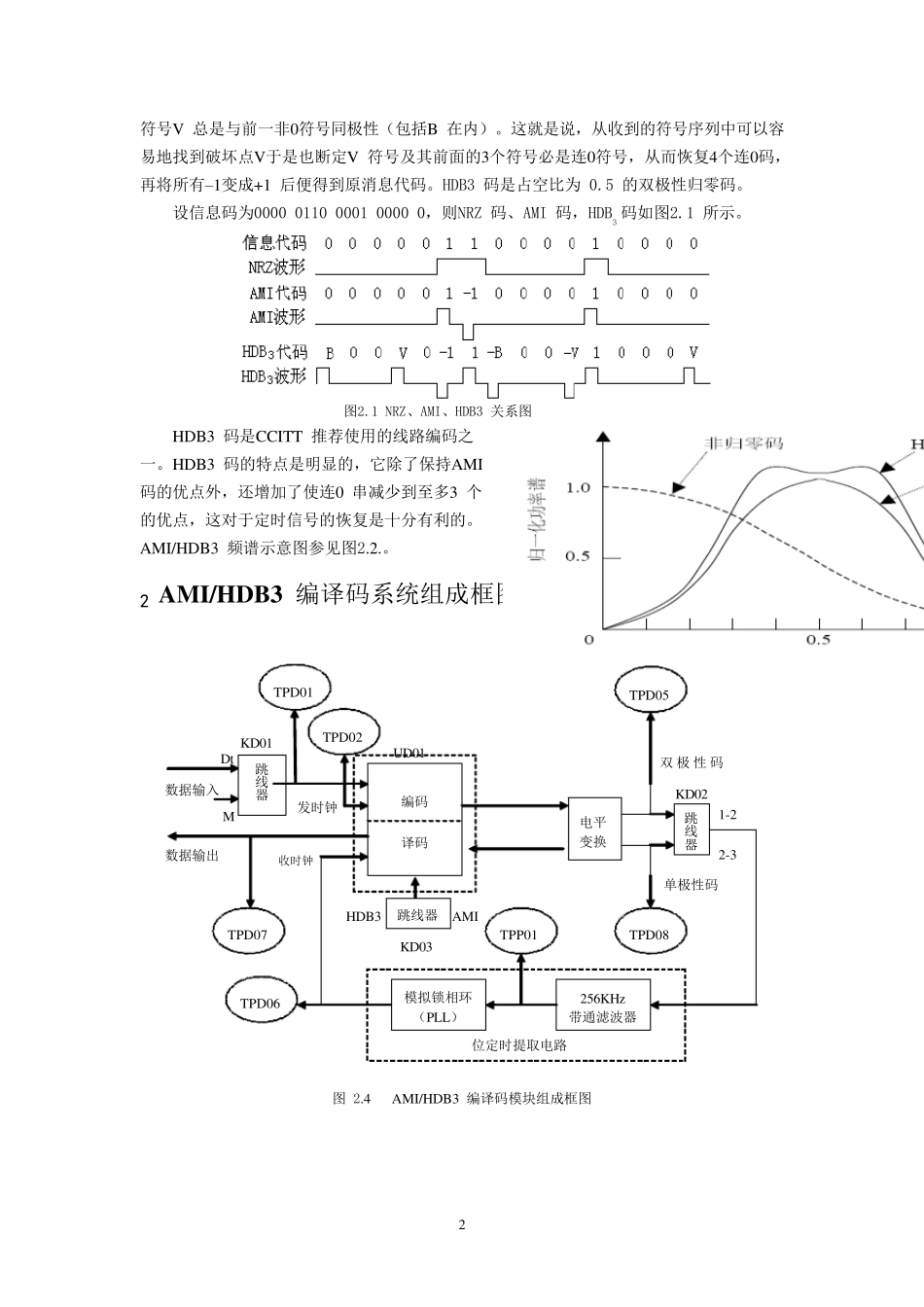

1 实验二 码型变换AMI/HDB3 实验 一.实验目的 1. 了 解 二 进 制 单 极 性 码 变 换 为 AMI/HDB3 码 的 编 码 规 则 ; 2. 熟 悉 AMI码 与 HDB3 码 的 基 本 特 征 ; 3. 熟 悉 HDB3 码 的 编 译 码 器 工 作 原 理 和 实 现 方 法 ; 4. 根 据 测 量 和 分 析 结 果 , 画 出 电 路 关 键 部 位 的 波 形 ; 二.实验仪器 1. JH7001 通 信 原 理 综 合 实 验 系 统 一 台 2. 双 踪 示 波 器 一 台 3. 函 数 信 号 发 生 器 一 台 三、实验任务与要求 1 实验原理和电路说明 1.1.1 实验原理 AMI 码 的 全 称 是 传 号 交 替 反 转 码 。 这 是 一 种 将 消 息 代 码 0( 空 号 ) 和 1( 传 号 ) 按 如 下规 则 进 行 编 码 的 码 : 代 码 的 0 仍 变 换 为 传 输 码 的 0, 而 把 代 码 中 的 1 交 替 地 变 换 为 传 输 码 的+1、 –1、 +1、 –1… 由 于 AMI 码 的 传 号 交 替 反 转 , 故 由 它 决 定 的 基 带 信 号 将 出 现 正 负 脉 冲 交替 , 而 0 电 位 保 持 不 变 的 规 律 。 由 此 看 出 , 这 种 基 带 信 号 无 直 流 成 分 , 且 只 有 很 小 的 低频成分 , 因而 它 特 别适宜在不 允许这 些成 分 通 过的 信 道中 传 输 。 由 AMI 码 的 编 码 规 则 看 出 , 它 已从一 个二 进 制 符号 序列变 成 了 一 个三进 制 符号 序列,即把 一 个二 进 制 符号 变 换 成 一 个三进 制 符号 。把 一 个二 进 制 符号 变 换 成 一 个三进 制 符号 所构成 的 码 称 为 1B/1T 码 型。 。 AMI 码 对应的 波 形 是 占空 比为 0.5 的 双 极 性 归零码 , 即脉 冲 宽度τ与 码 元 宽度( 码 元 周 期 、 码 元 间 隔 ) TS 的 关 系 是 τ=0.5TS。 AMI 码 除 有 上 述 特 点 外 , 还 有 编 译 码 电 路 简 单 及 便 于 观 察 误 码 情 况 等 优 点 , 它 是 一 种基 本 的 线 路 码 , 并 得 到 广 泛 采 用 。 但 是 , AMI 码 有 一 个重 要 缺 点 , 即接 ...
