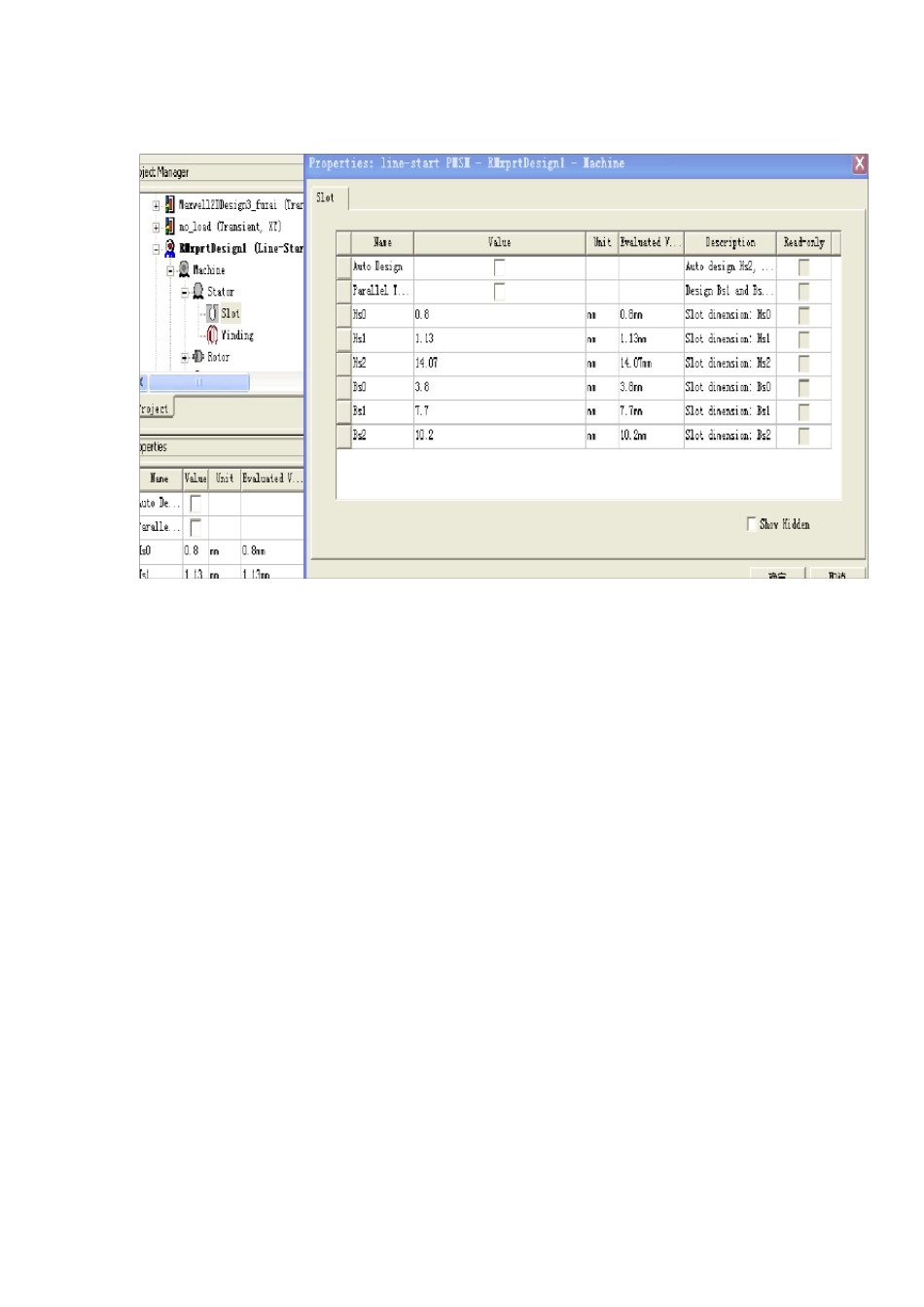

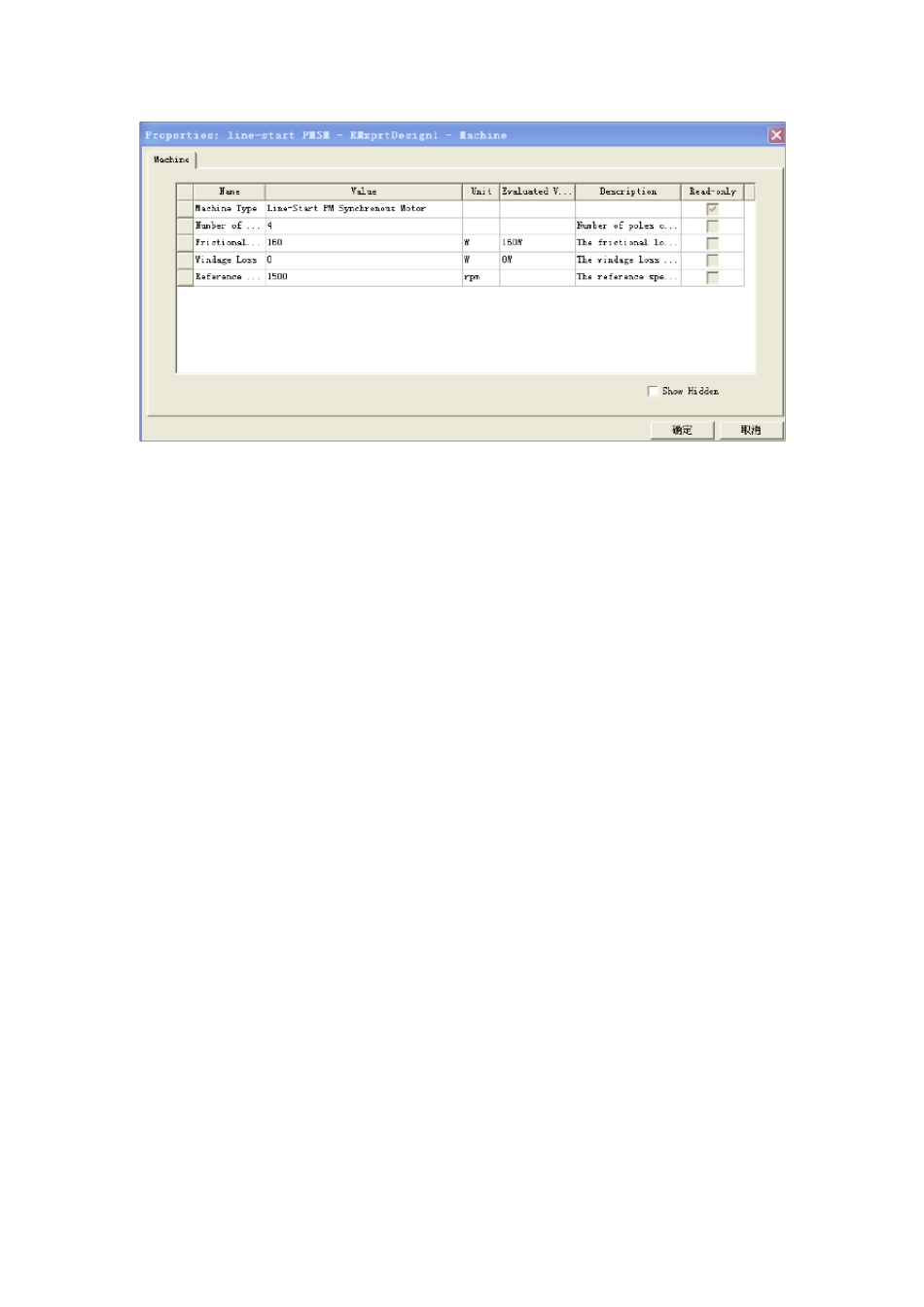

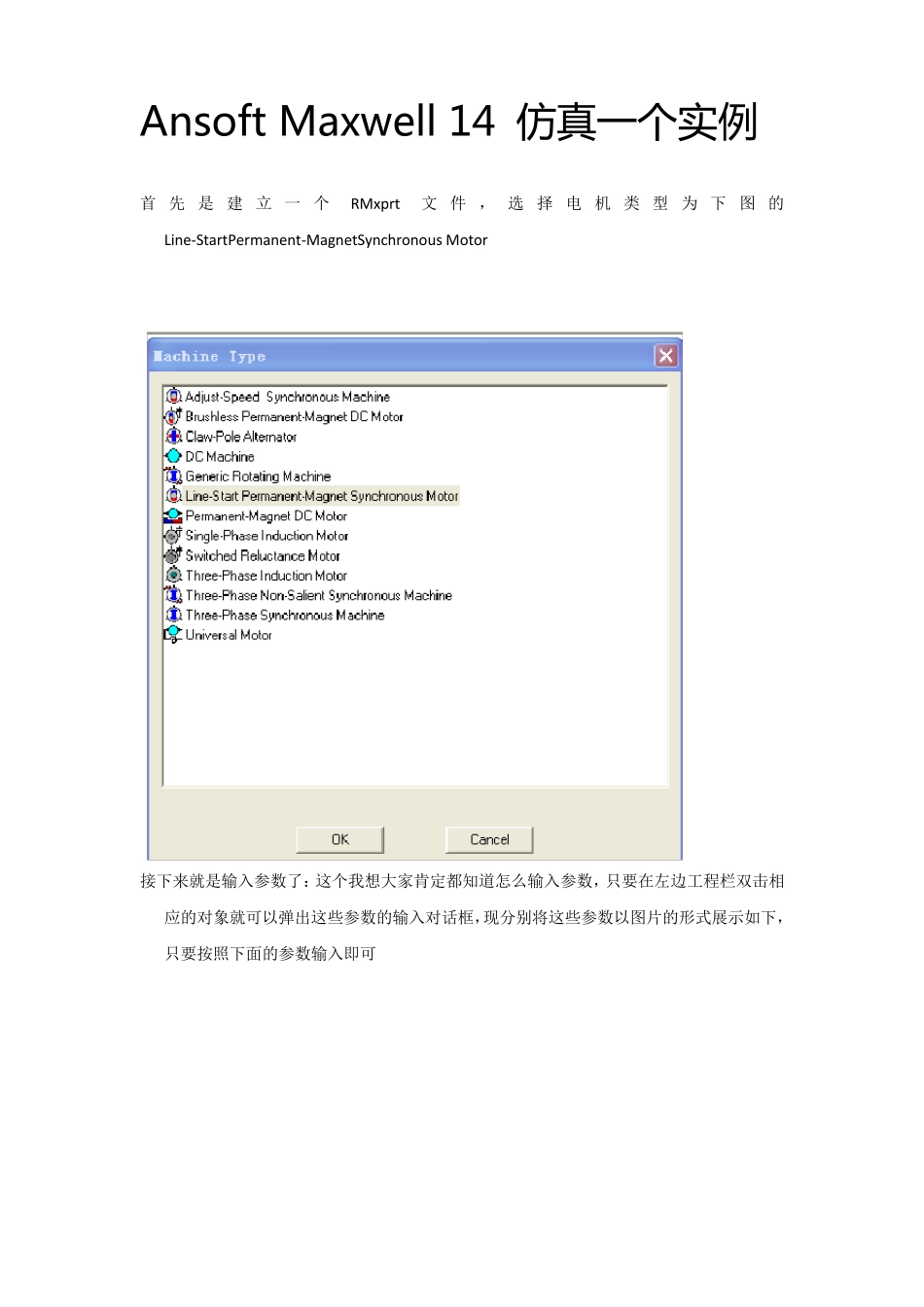

Ansoft Maxwell 14 仿 真 一个实例 首先是建立一 个RMxprt文 件 ， 选 择 电 机 类 型 为 下 图 的Line-StartPermanent-MagnetSynchronous Motor 接下来就是输入参数了：这个我想大家肯定都知道怎么输入参数，只要在左边工程栏双击相应的对象就可以弹出这些参数的输入对话框，现分别将这些参数以图片的形式展示如下，只要按照下面的参数输入即可 在这里磁钢材料NTP264H 是要自己定义的， 可能你有疑问，这个 Danper 是怎么出来的，嗯，只要右键”Rotor’ ,选择 Insert Danper，就可以了 所有参数输入完毕，现在要定义个求解设置，右键“Analysis”添加一个setup， 这个就是模型了 绕组的连接如下 求解结果 好了，现在只要一键导入到 maxwell14 2D 瞬态场 里去分析即可，右键 Analysis setup 的 creat Maxwell design ，auto setup 要打勾 导入模型如图，是 1/4 模型 因为是 1/4 模型 ，所以要设置一个 Symmetry Multiplier ，右键”model”,就可以看到，设置如下 现在我们做电机在零负载转矩的起动：点击“model”的树，将其展开，双击Motion setu p 作如下设置 为了得到，更好的仿真图像，我们还需设置一下，仿真时间，双击 Solve setup 作如下设置 可以进行求解仿真了，，赶紧试试吧 一下就是在零负载转矩的情况下的得出的各种起动时间图，注意哦，横轴的时间单位是毫秒（ms） 做完了以上的仿真，我们还想做一个电机在额定负载下的起动过程，很简单，你把上面的文件复制一下 ，然后改一下名称，结果如图然后双击 负载的那个，只要改一个参数就可以，要改的参数，在 motion setup 里（上面有提到过的）将 load Torque 设置成如下 就可以，然后开始让电脑开始仿真（Analys all） 结果的图 如下
