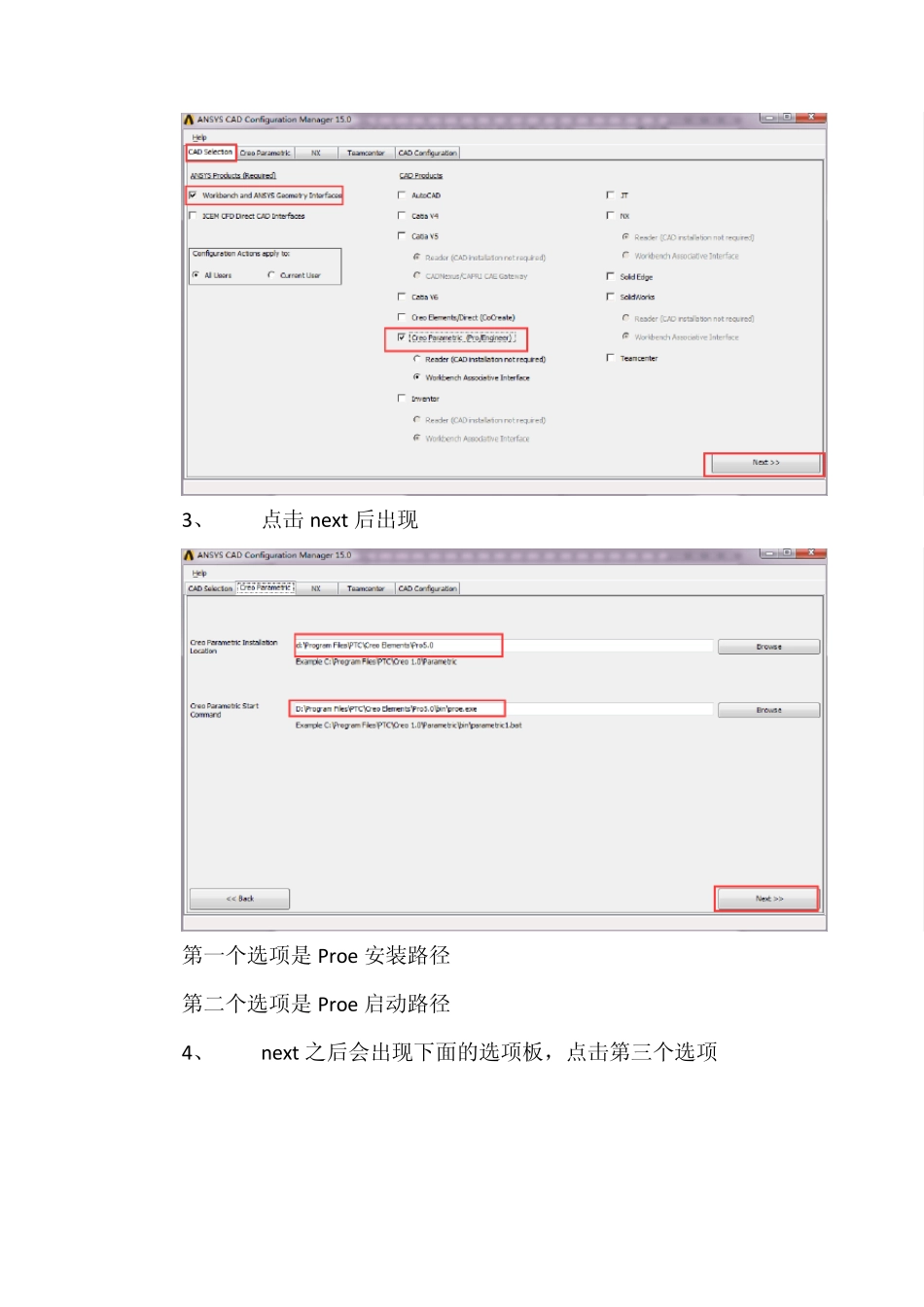

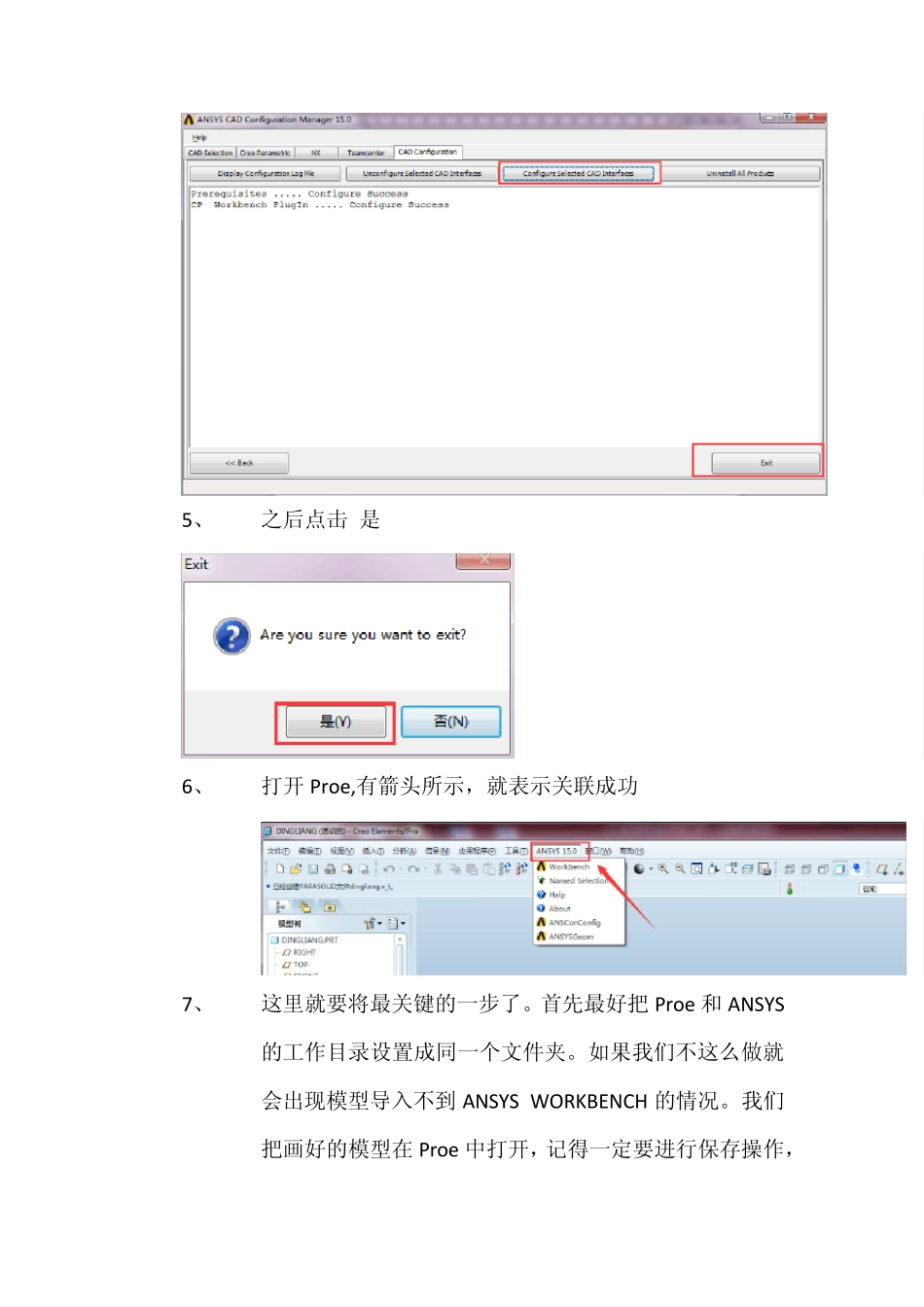

ANSYS15.0 和Proe5.0 的链接问题 我们大家都知道如果我们在安装ANSYS 的时候会有一个提示就是和Proe、UG、SolidWorks 的链接选项。在我们安装了这些软件的前提下我们直接在安装ANSYS 的时候就可以直接关联。下面我们主要讲在安装后如何进行关联和如何在关联之后在w orkbench 里打开Proe5.0 的模型。 1、 在ANSYS中选择红框中的选项 2、 出现下面的选项板 3、 点击 next 后出现 第一个选项是 Proe 安装路径 第二个选项是 Proe 启动路径 4、 next 之后会出现下面的选项板,点击第三个选项 5、 之后点击 是 6、 打开 Proe,有箭头所示,就表示关联成功 7、 这里就要将最关键的一步了。首先最好把 Proe 和 ANSYS 的工作目录设置成同一个文件夹。如果我们不这么做就会出现模型导入不到 ANSYS WORKBENCH 的情况。我们把画好的模型在 Proe 中打开,记得一定要进行保存操作,也就是把模型保存到工作目录中。 8、然后,打开 ANSYS workbench 9、出现如下 10、然后再打开的 ANSYS 中双击 Geometry 11、鼠标右击 Attach1,选择 Generate 12、然后就可以看到我们的图形完整的导入到 ANSYS 了
