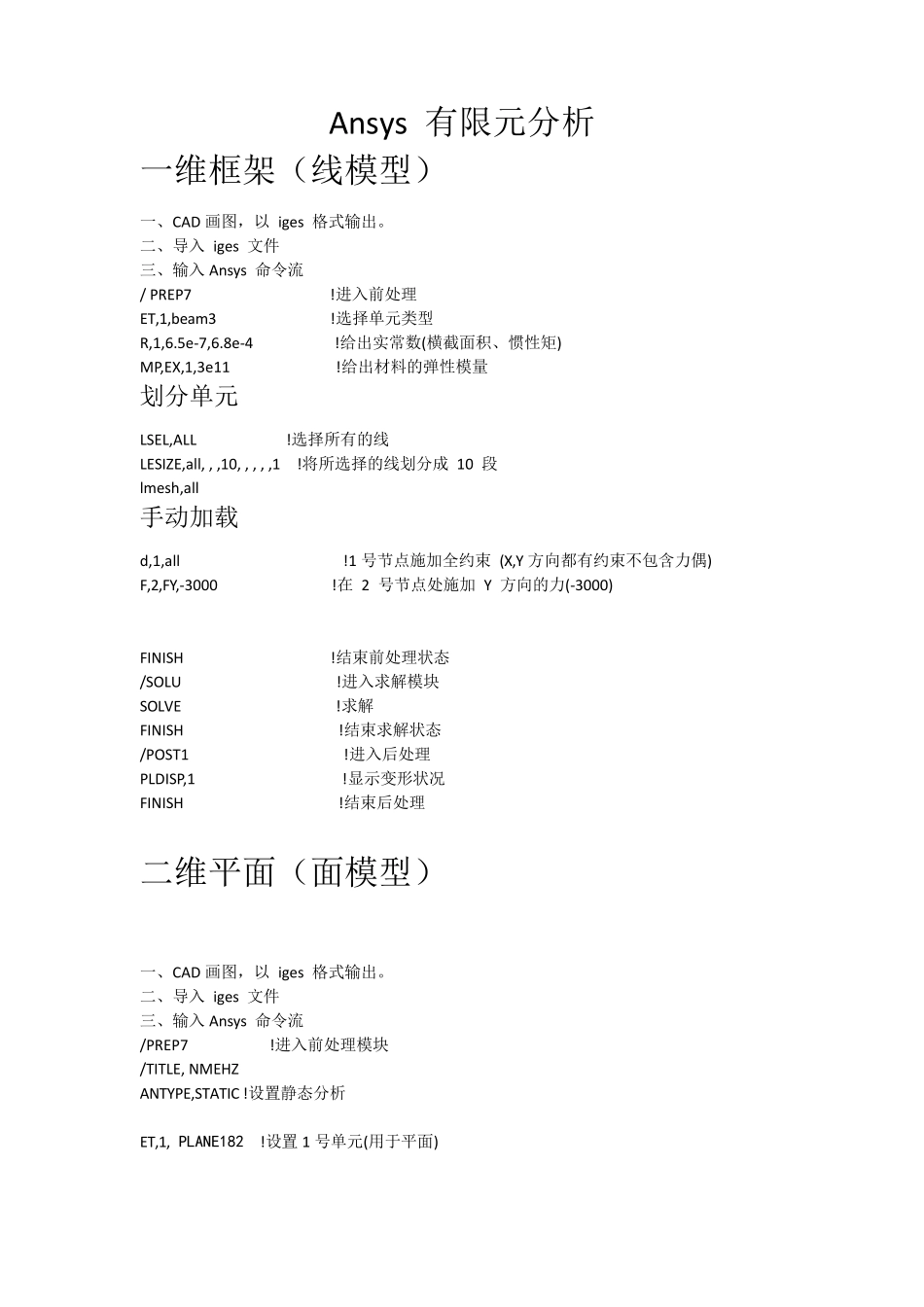

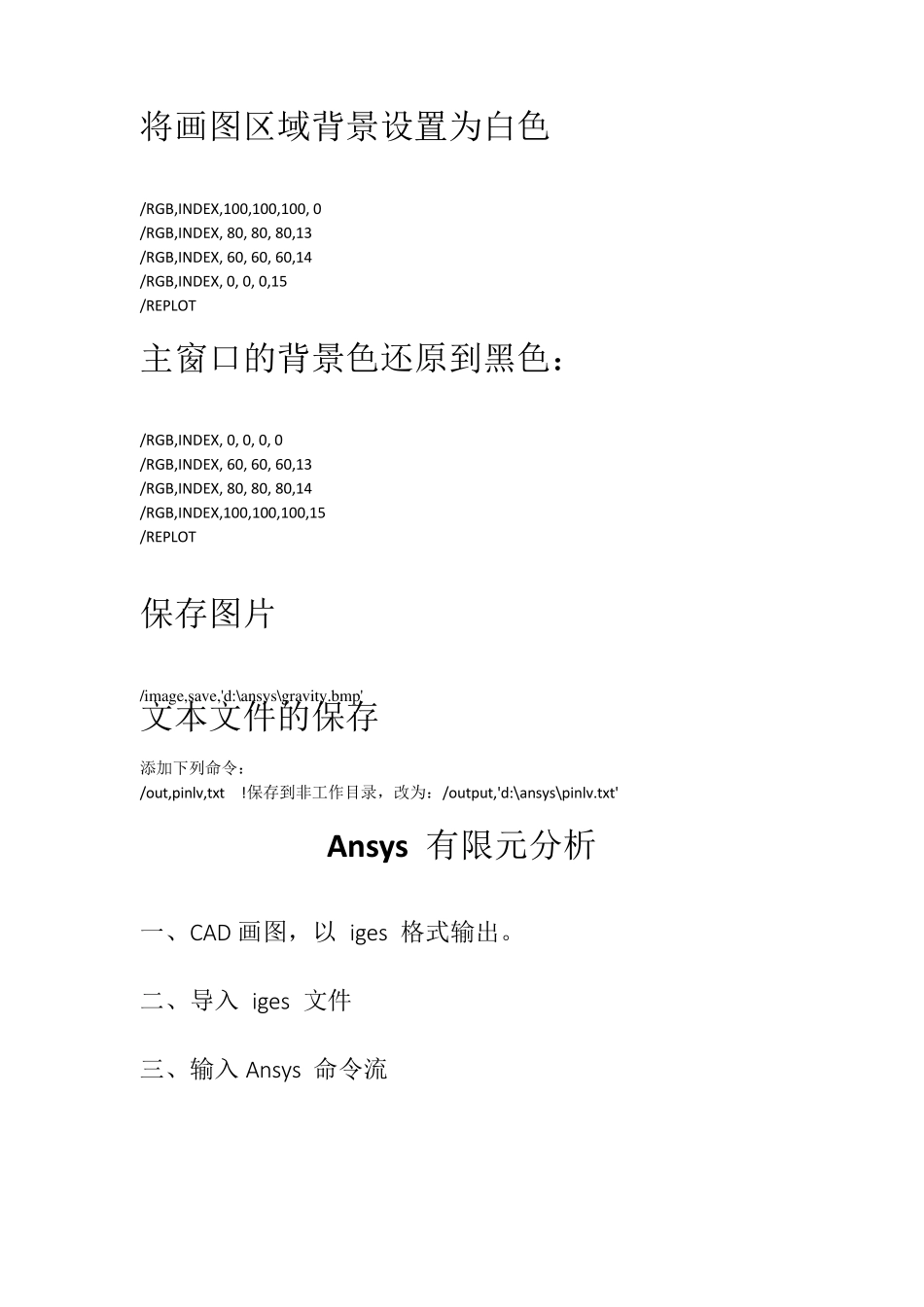

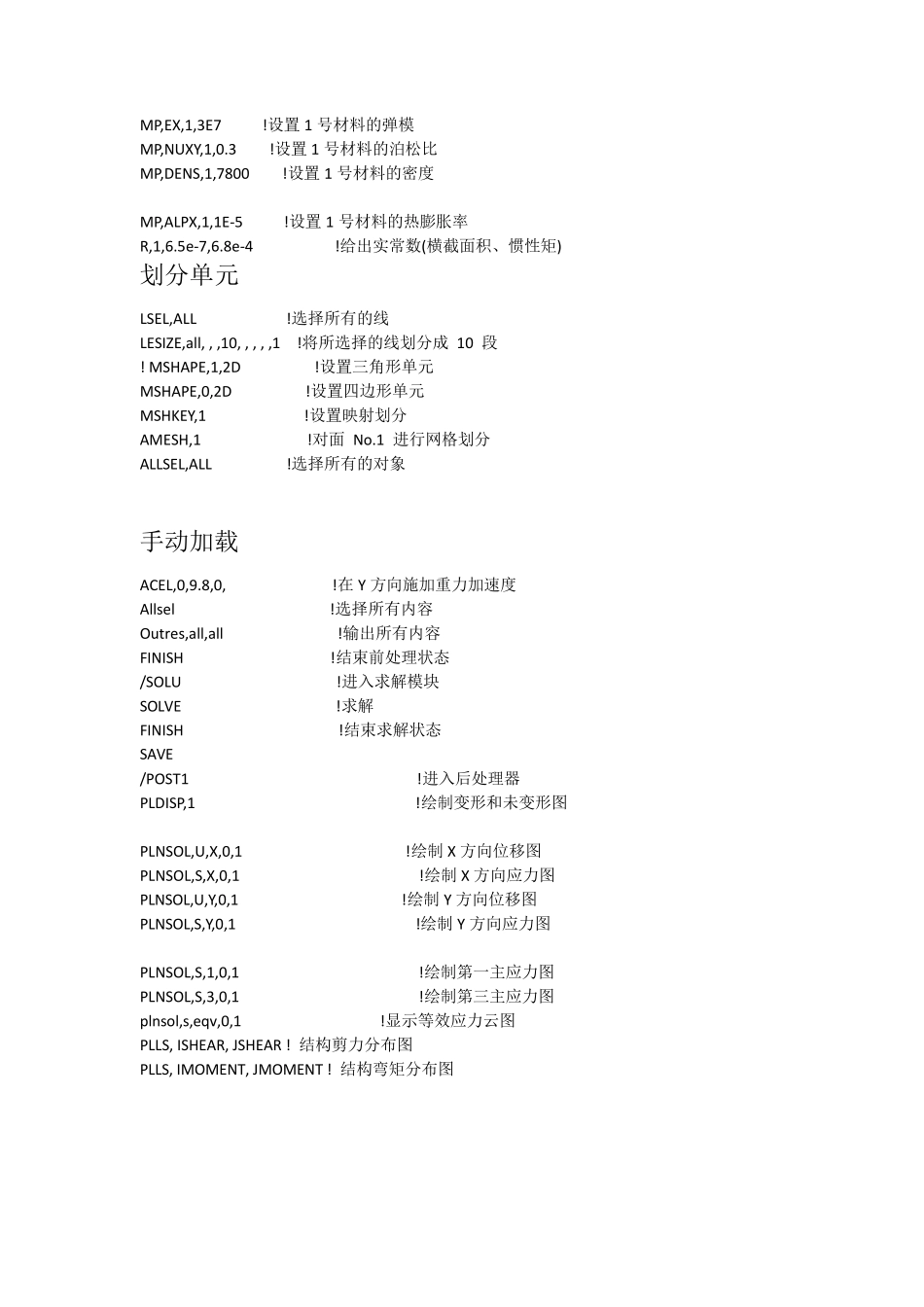

Ansys 有限元分析 一维框架（线模型） 一、CAD 画图，以 iges 格式输出。 二、导入 iges 文件 三、输入 Ansys 命令流 / PREP7 !进入前处理 ET,1,beam3 !选择单元类型 R,1,6.5e-7,6.8e-4 !给出实常数(横截面积、惯性矩) MP,EX,1,3e11 !给出材料的弹性模量 划分单元 LSEL,ALL !选择所有的线 LESIZE,all, , ,10, , , , ,1 !将所选择的线划分成 10 段 lmesh,all 手动加载 d,1,all !1 号节点施加全约束 (X,Y 方向都有约束不包含力偶) F,2,FY,-3000 !在 2 号节点处施加 Y 方向的力(-3000) FINISH !结束前处理状态 /SOLU !进入求解模块 SOLVE !求解 FINISH !结束求解状态 /POST1 !进入后处理 PLDISP,1 !显示变形状况 FINISH !结束后处理 二维平面（面模型） 一、CAD 画图，以 iges 格式输出。 二、导入 iges 文件 三、输入 Ansys 命令流 /PREP7 !进入前处理模块 /TITLE, NMEHZ ANTYPE,STATIC !设置静态分析 ET,1, PLANE182 !设置 1 号单元(用于平面) MP,EX,1,3E7 !设置1 号材料的弹模 MP,NUXY,1,0.3 !设置1 号材料的泊松比 MP,DENS,1,7800 !设置1 号材料的密度 MP,ALPX,1,1E-5 !设置1 号材料的热膨胀率 R,1,6.5e-7,6.8e-4 !给出实常数(横截面积、惯性矩) 划分单元 LSEL,ALL !选择所有的线 LESIZE,all, , ,10, , , , ,1 !将所选择的线划分成 10 段 ! MSHAPE,1,2D !设置三角形单元 MSHAPE,0,2D !设置四边形单元 MSHKEY,1 !设置映射划分 AMESH,1 !对面 No.1 进行网格划分 ALLSEL,ALL !选择所有的对象 手动加载 ACEL,0,9.8,0, !在 Y 方向施加重力加速度 Allsel !选择所有内容 Outres,all,all !输出所有内容 FINISH !结束前处理状态 /SOLU !进入求解模块 SOLVE !求解 FINISH !结束求解状态 SAVE /POST1 !进入后处理器 PLDISP,1 !绘制变形和未变形图 PLNSOL,U,X,0,1 !绘制 X 方向位移图 PLNSOL,S,X,0,1 !绘制 X 方向应力图 PLNSOL,U,Y,0,1 !绘制 Y 方向位移图 PLNSOL,S,Y,0,1 !绘制 Y 方向应力图 PLNSOL,S,1,0,1 !绘制第一主应力图 PLNSOL,S,3,0,1 !绘制第三主应力图 plnsol,s,eqv,0,1 !显示等效应力云图 PLLS, ISHEAR, JSHEAR ! 结构剪力分布图 PLLS, IMOMENT, JMOMENT ! 结构弯矩分布图 将画图区域背景设置为白色 /RGB,INDEX,100,100,100, 0 /RGB,INDEX, 80, 80,...
