ANSYS作业四圆柱壳的非线性屈曲分析

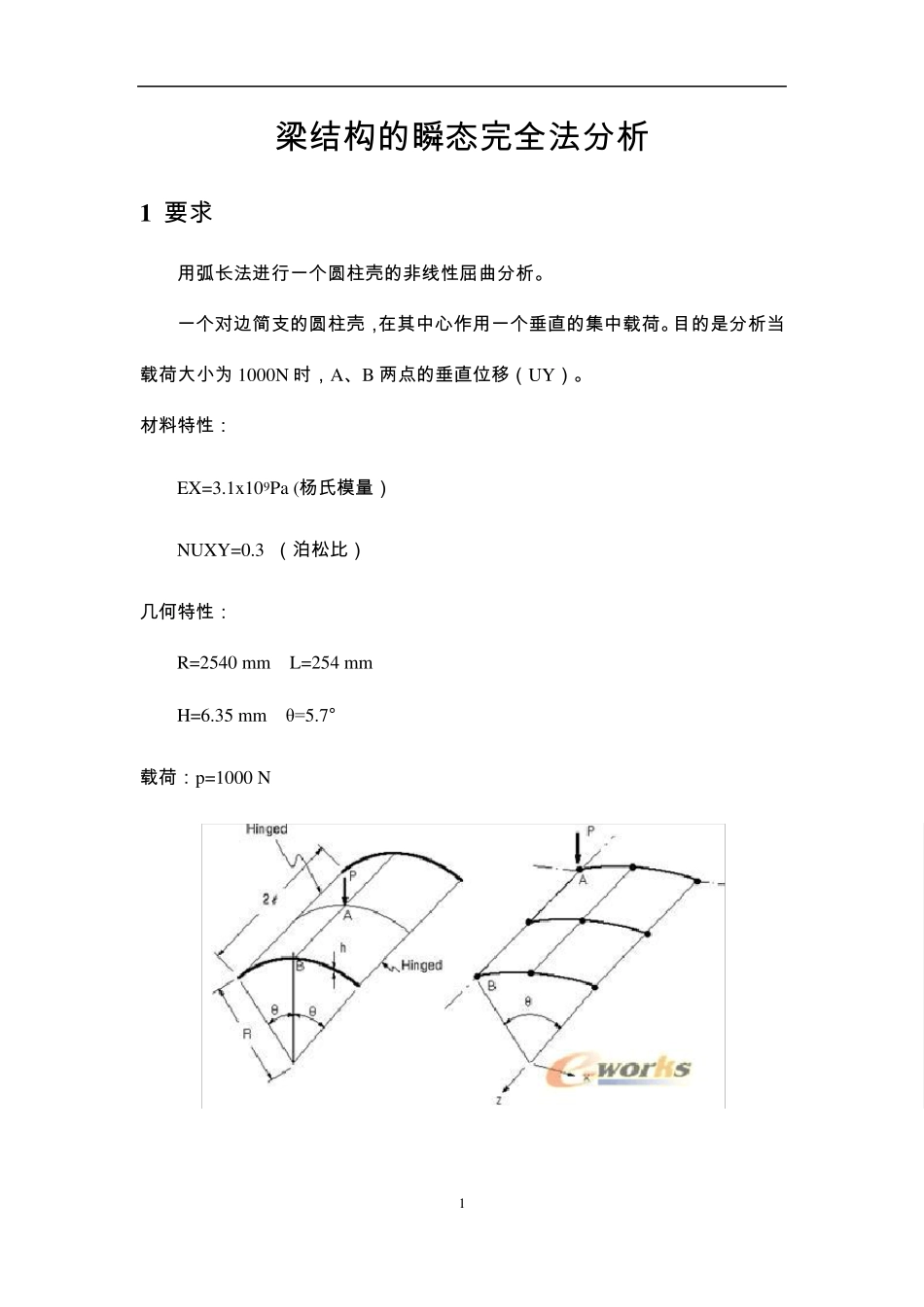

1 有限元原理与工程应用 题 目 圆 柱 壳 的 非 线 性 屈 曲 分 析 年 级 与专业机械电子工程 所在学院（系） 机械工程学系 1 梁 结 构 的 瞬 态 完 全 法 分 析 1 要 求 用 弧 长 法 进 行 一 个 圆 柱 壳 的 非 线 性 屈 曲 分 析 。 一 个 对 边 简 支 的 圆 柱 壳 ， 在 其 中 心 作 用 一 个 垂 直 的 集 中 载 荷 。 目 的 是 分 析 当载 荷 大 小 为 1000N 时 ， A、B 两 点 的 垂 直 位 移 （ UY） 。 材 料 特 性 ： EX=3.1x109Pa (杨 氏 模 量 ） NUXY=0.3 （ 泊 松 比 ） 几 何 特 性 ： R=2540 mm L=254 mm H=6.35 mm θ=5.7° 载 荷 ： p=1000 N 2 采 用 2D 的 shell 单 元 定 义 了 厚 度 ， 由 于 该 圆 柱 壳 结 构 为 对 称 结 构 ， 故 实 际操 作 时 选 取 1/4 结 构 对 其 进 行 分 析 即 可 。 2 操 作 步 骤 求 解 步 骤 （ GUI 方 法 ） 2 .1 定 义 工 作 文 件 名 及 工 作 标 题 （ 1） 定 义 工 作 文 件 名 ： 执 行 Utility Menu/File/Change Jobname 命 令 ， 在 弹 出的 Change Jobname 对 话 框 中 输 入 文 件 名 为 “buckle2.”，同 时 勾 上 【 New log and error files】 ,单 击按 钮 。 （ 2） 定 义 工 作 标 题 ： 执 行 Utility Menu/File/Change Title 命 令 ， 弹 出 Change Title 对 话 框 中 输 入 “Analysis of the buckle”,然 后 单 击按 钮 。 （ 3） 重 新 显 示 ： 执 行 Utility Menu/Plot/Replot 命 令 。 2 .2 显 示 工 作 平 面 （ 1） 显 示 工 作 平 面 ，执 行 Utility Menu/WorkPlane/Display Working Plane 命 令 。 （ 2） 关闭三角坐标 符号的 显示： 执 行Utility Menu/PlotCtrls/Window Controls/Window Options 命 令 ， 弹 出 Window Options 对 话 框 。在 Location of triad 下 拉 列 表 框 中 选 择Not shown 选 项 ， 单 击按 钮 。 3 2 .3 建 立 圆 柱 壳 结 构 模 型 2 .3 .1 定 义 单 元 类 型 （ 1） 选 择 单 元 类 型 ： 执 行 ...
