ANSYS分析基本步骤

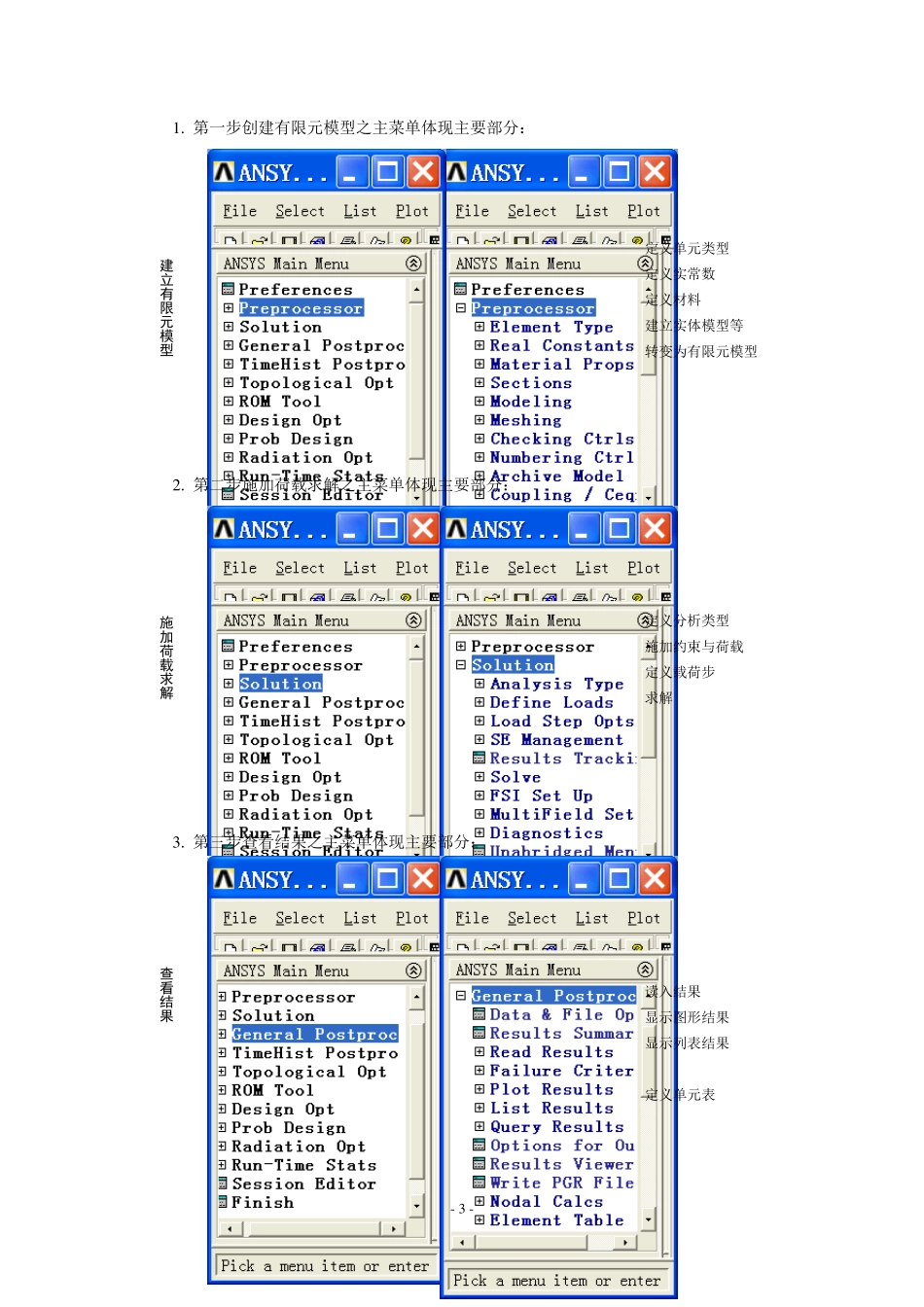

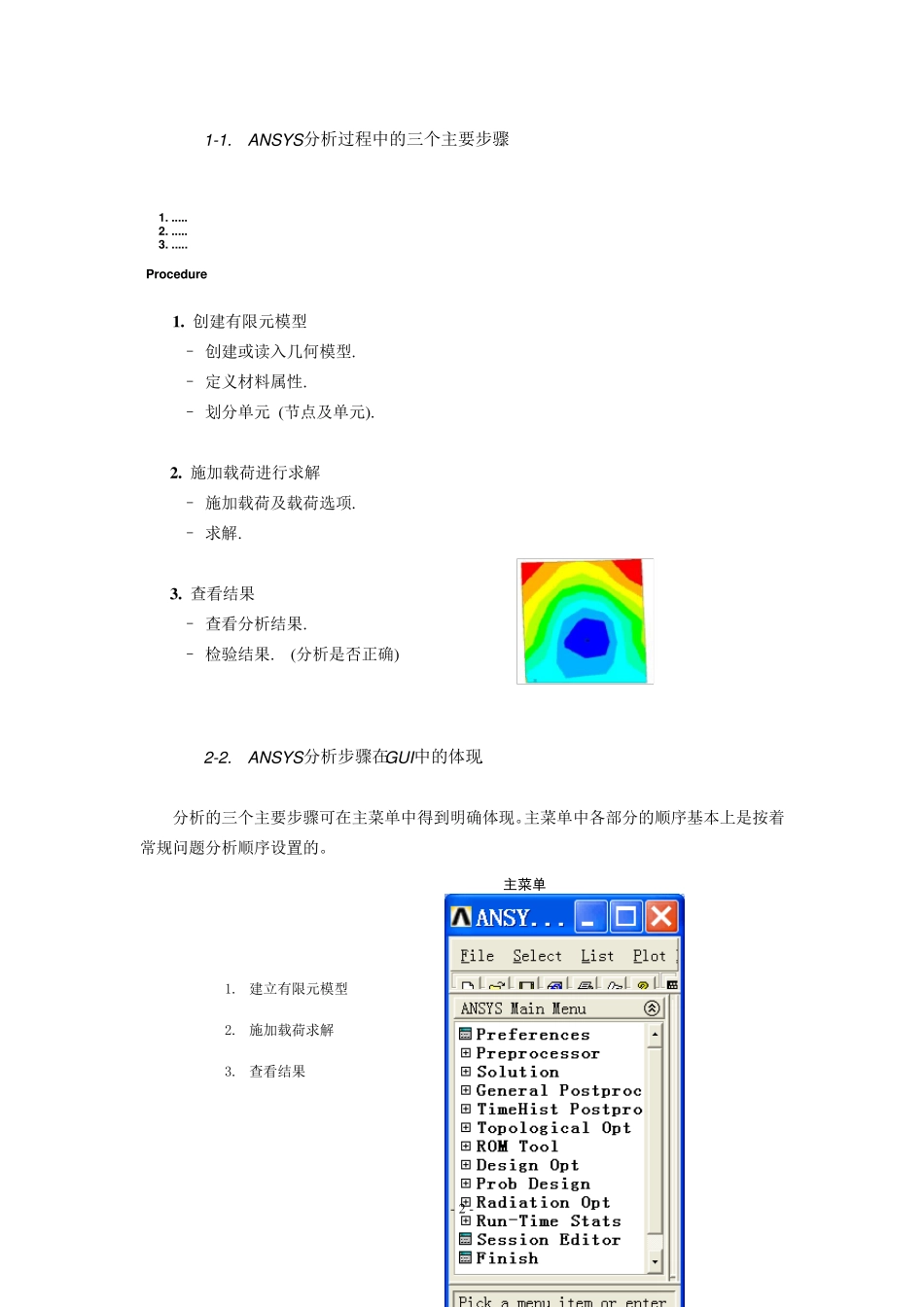

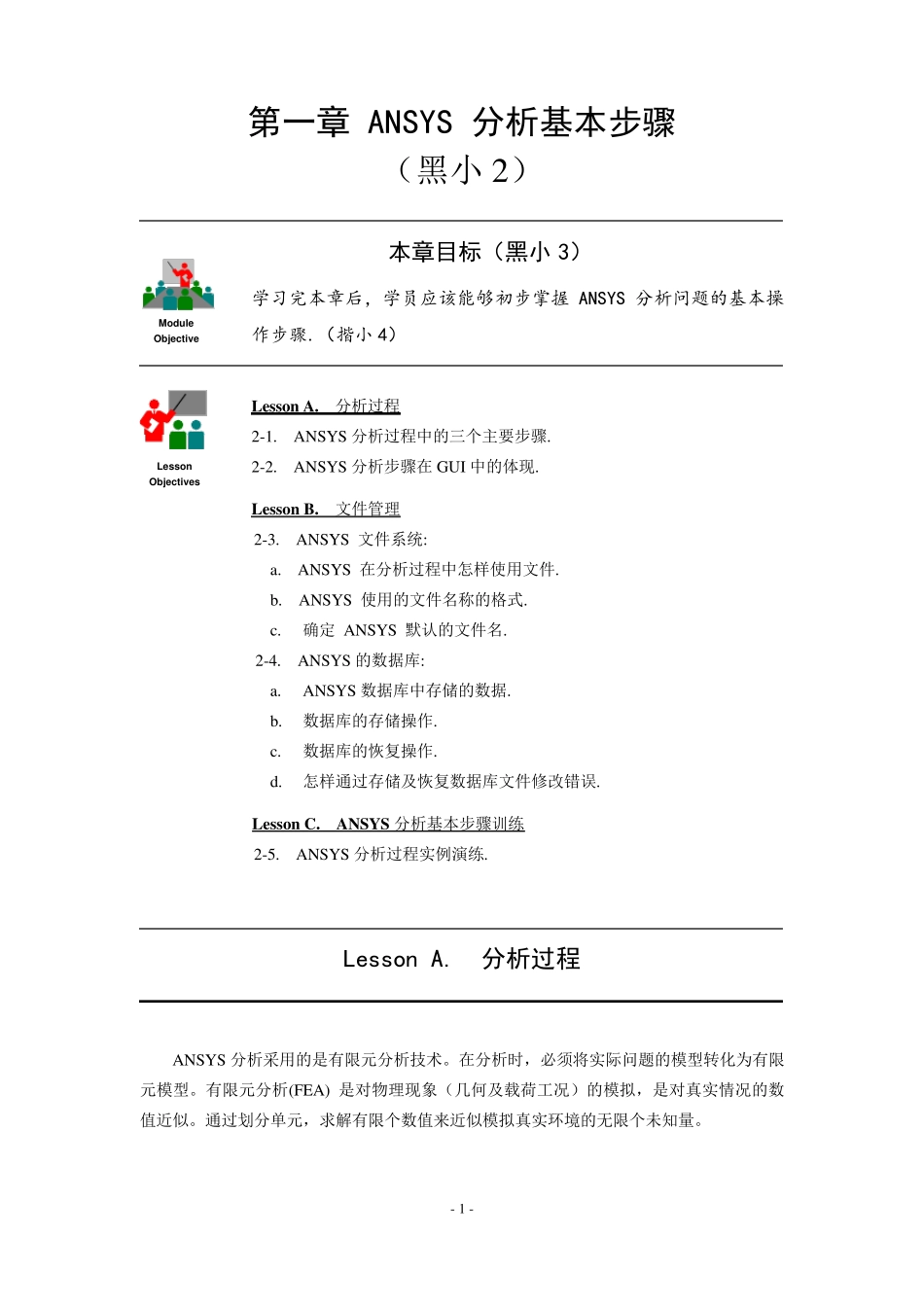

- 1 - 第一章 ANSYS 分析基本步骤 （黑小2） 本章目标（黑小 3） 学习完本章后，学员应该能够初步掌握 ANSYS 分析问题的基本操作步骤.（揩小 4） Lesson A. 分析过程 2-1. ANSYS 分析过程中的三个主要步骤. 2-2. ANSYS 分析步骤在GUI 中的体现. Lesson B. 文件管理 2-3. ANSYS 文件系统: a. ANSYS 在分析过程中怎样使用文件. b. ANSYS 使用的文件名称的格式. c. 确定 ANSYS 默认的文件名. 2-4. ANSYS 的数据库: a. ANSYS 数据库中存储的数据. b. 数据库的存储操作. c. 数据库的恢复操作. d. 怎样通过存储及恢复数据库文件修改错误. Lesson C. ANSYS 分析基本步骤训练 2-5. ANSYS 分析过程实例演练. Lesson A. 分析过程 ANSYS 分析采用的是有限元分析技术。在分析时，必须将实际问题的模型转化为有限元模型。有限元分析(FEA) 是对物理现象（几何及载荷工况）的模拟，是对真实情况的数值近似。通过划分单元，求解有限个数值来近似模拟真实环境的无限个未知量。 Module Objective Lesson Objectives - 2 - 1 . 创建有限元模型 – 创建或读入几何模型. – 定义材料属性. – 划分单元 (节点及单元). 2 . 施加载荷进行求解 – 施加载荷及载荷选项. – 求解. 3 . 查看结果 – 查看分析结果. – 检验结果. (分析是否正确) 分析的三个主要步骤可在主菜单中得到明确体现。主菜单中各部分的顺序基本上是按着常规问题分析顺序设置的。 1. 建立有限元模型2. 施加载荷求解3. 查看结果主菜单 2-2. ANSYS分析步骤在GUI中的体现. 1-1. ANSYS分析过程中的三个主要步骤. Procedu re 1. ..... 2. ..... 3. ..... - 3 - 1 . 第一步创建有限元模型之主菜单体现主要部分： 定义单元类型定义实常数定义材料建立实体模型等转变为有限元模型建立有限元模型 2 . 第二步施加荷载求解之主菜单体现主要部分： 定义分析类型施加约束与荷载定义载荷步求解施加荷载求解 3 . 第三步查看结果之主菜单体现主要部分： 读入结果显示图形结果显示列表结果定义单元表查看结果 - 4 - Lesson B. 文件管理 ANSYS 文件及工作文件名：  ANSYS 在分析过程中需要读写文件。生成的文件有的是程序自动生成的（如日志文件），有的是在使用者控制下生成的。  文件格式为 jobname.ex t, 其中 jobname 是设定的工作文件名, ex t 是由ANSYS ...
