ANSYS单元类型讲解

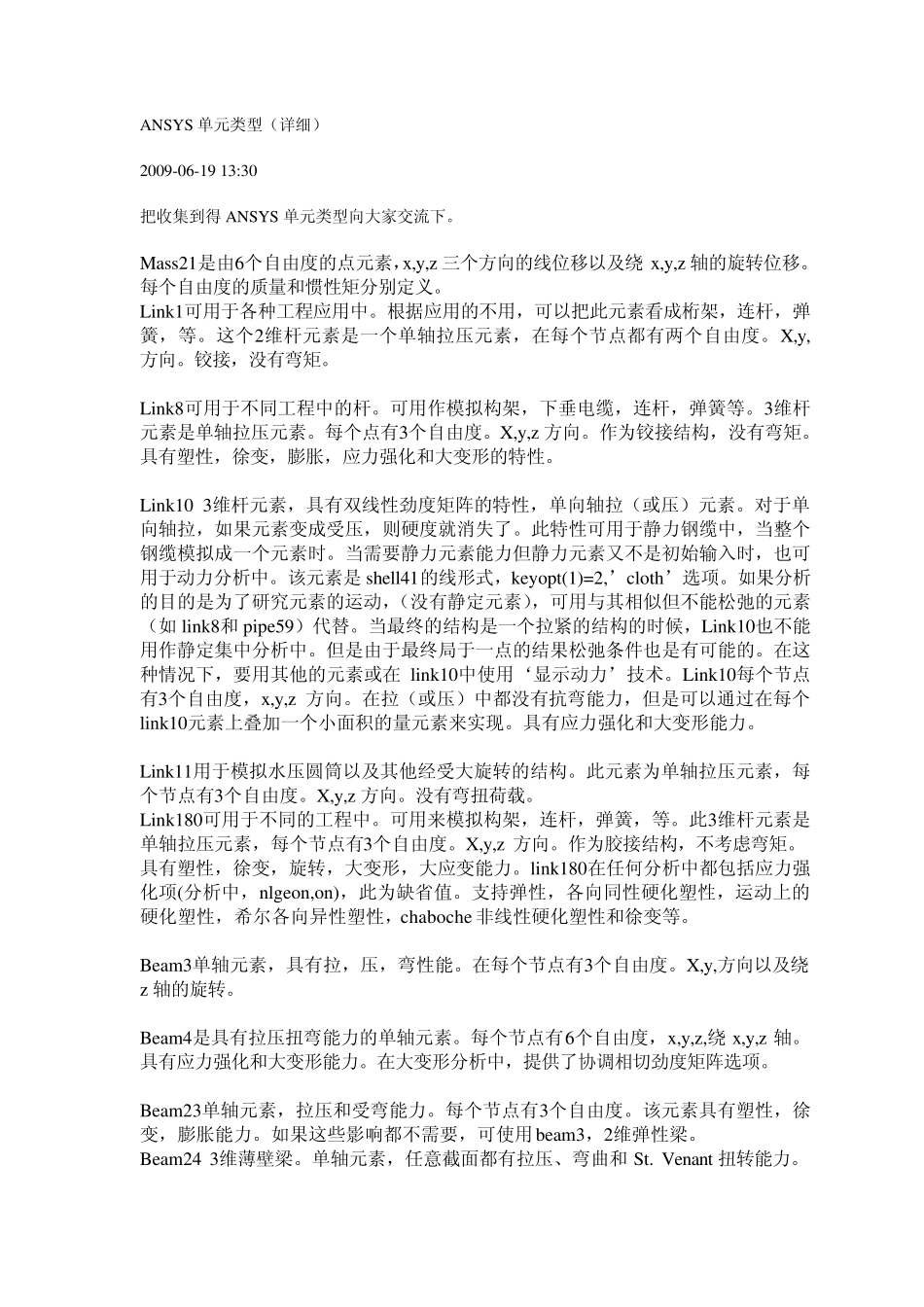

ANSYS 单元类型（详细） 2009-06-19 13:30 把收集到得 ANSYS 单元类型向大家交流下。 Mass21是由6个自由度的点元素，x,y,z 三个方向的线位移以及绕 x,y,z 轴的旋转位移。每个自由度的质量和惯性矩分别定义。 Link1可用于各种工程应用中。根据应用的不用，可以把此元素看成桁架，连杆，弹簧，等。这个2维杆元素是一个单轴拉压元素，在每个节点都有两个自由度。X,y,方向。铰接，没有弯矩。 Link8可用于不同工程中的杆。可用作模拟构架，下垂电缆，连杆，弹簧等。3维杆元素是单轴拉压元素。每个点有3个自由度。X,y,z 方向。作为铰接结构，没有弯矩。具有塑性，徐变，膨胀，应力强化和大变形的特性。 Link10 3维杆元素，具有双线性劲度矩阵的特性，单向轴拉（或压）元素。对于单向轴拉，如果元素变成受压，则硬度就消失了。此特性可用于静力钢缆中，当整个钢缆模拟成一个元素时。当需要静力元素能力但静力元素又不是初始输入时，也可用于动力分析中。该元素是 shell41的线形式，keyopt(1)=2,’cloth’选项。如果分析的目的是为了研究元素的运动，（没有静定元素），可用与其相似但不能松弛的元素（如 link8和 pipe59）代替。当最终的结构是一个拉紧的结构的时候，Link10也不能用作静定集中分析中。但是由于最终局于一点的结果松弛条件也是有可能的。在这种情况下，要用其他的元素或在 link10中使用‘显示动力’技术。Link10每个节点有3个自由度，x,y,z 方向。在拉（或压）中都没有抗弯能力，但是可以通过在每个link10元素上叠加一个小面积的量元素来实现。具有应力强化和大变形能力。 Link11用于模拟水压圆筒以及其他经受大旋转的结构。此元素为单轴拉压元素，每个节点有3个自由度。X,y,z 方向。没有弯扭荷载。 Link180可用于不同的工程中。可用来模拟构架，连杆，弹簧，等。此3维杆元素是单轴拉压元素，每个节点有3个自由度。X,y,z 方向。作为胶接结构，不考虑弯矩。具有塑性，徐变，旋转，大变形，大应变能力。link180在任何分析中都包括应力强化项(分析中，nlgeon,on)，此为缺省值。支持弹性，各向同性硬化塑性，运动上的硬化塑性，希尔各向异性塑性，chaboche 非线性硬化塑性和徐变等。 Beam3单轴元素，具有拉，压，弯性能。在每个节点有3个自由度。X,y,方向以及绕z 轴的旋转。 Beam4是具有拉压扭弯能力的单轴元素。每个节点有6个自由度，x,y,z,绕 x,y,z 轴。具有应力强化和大变形能力。在大变形分析中，提供了协调...
