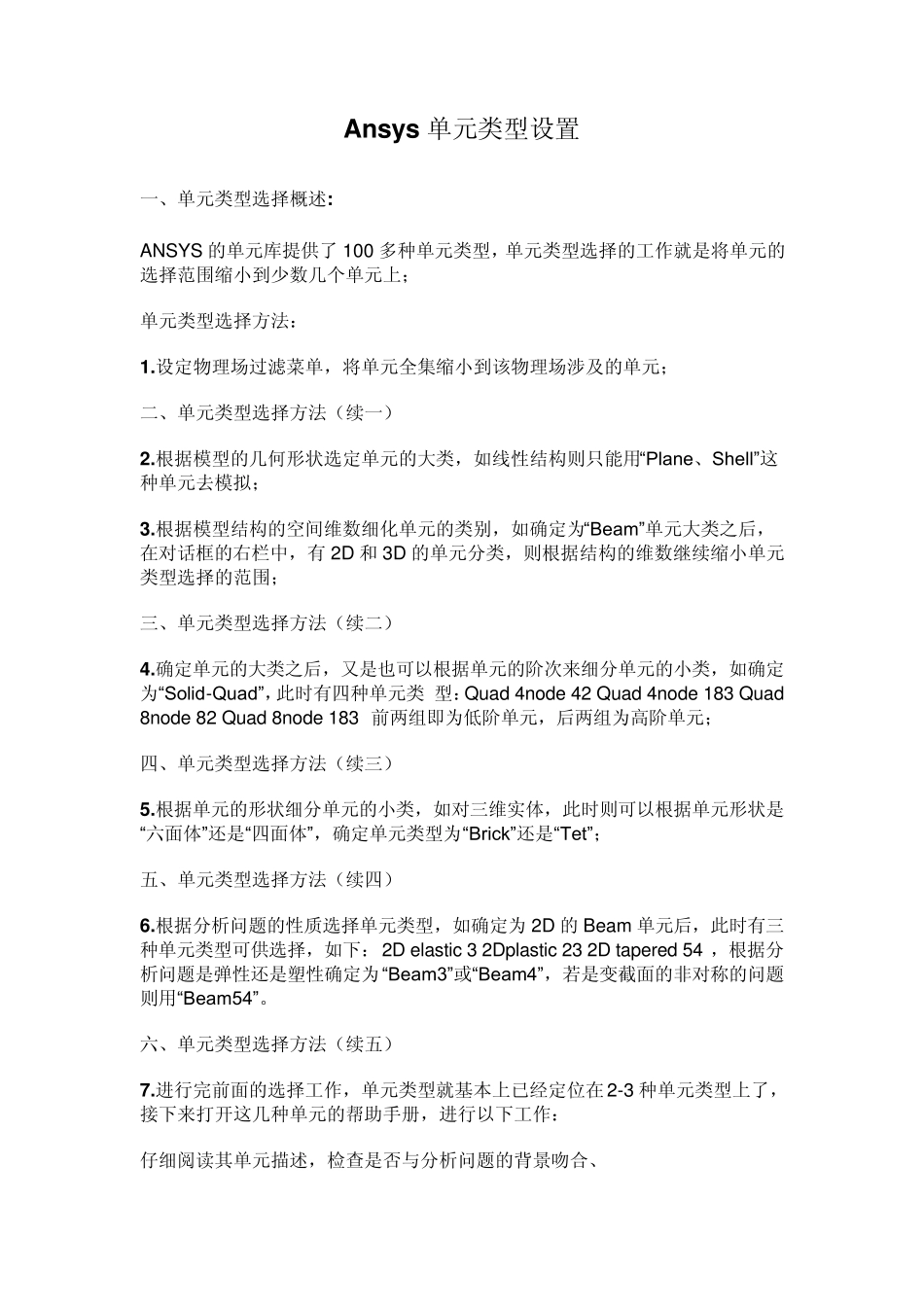

Ansys 单元类型设置 一、单元类型选择概述: ANSYS 的单元库提供了 100 多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上； 单元类型选择方法： 1
设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元； 二、单元类型选择方法（续一） 2
根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟； 3
根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有 2D 和 3D 的单元分类，则根据结构的维数继续缩小单元类型选择的范围； 三、单元类型选择方法（续二） 4
确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类 型：Qu ad 4node 42 Qu ad 4node 183 Qu ad 8node 82 Qu ad 8node 183 前两组即为低阶单元，后两组为高阶单元； 四、单元类型选择方法（续三） 5
根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”； 五、单元类型选择方法（续四） 6
根据分析问题的性质选择单元类型，如确定为 2D 的 Beam 单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54 ，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”
六、单元类型选择方法（续五） 7
进行完前面的选择工作，单元类型就基本上已经定位在 2-3 种单元类型上了，接下来打开这几种单元的帮助手册，进行以下工作： 仔细阅读其单元描述，检查是否与分析问题的背景吻合、 了解单元所需输入的参数、
