ANSYS各种类型分析方法与步骤

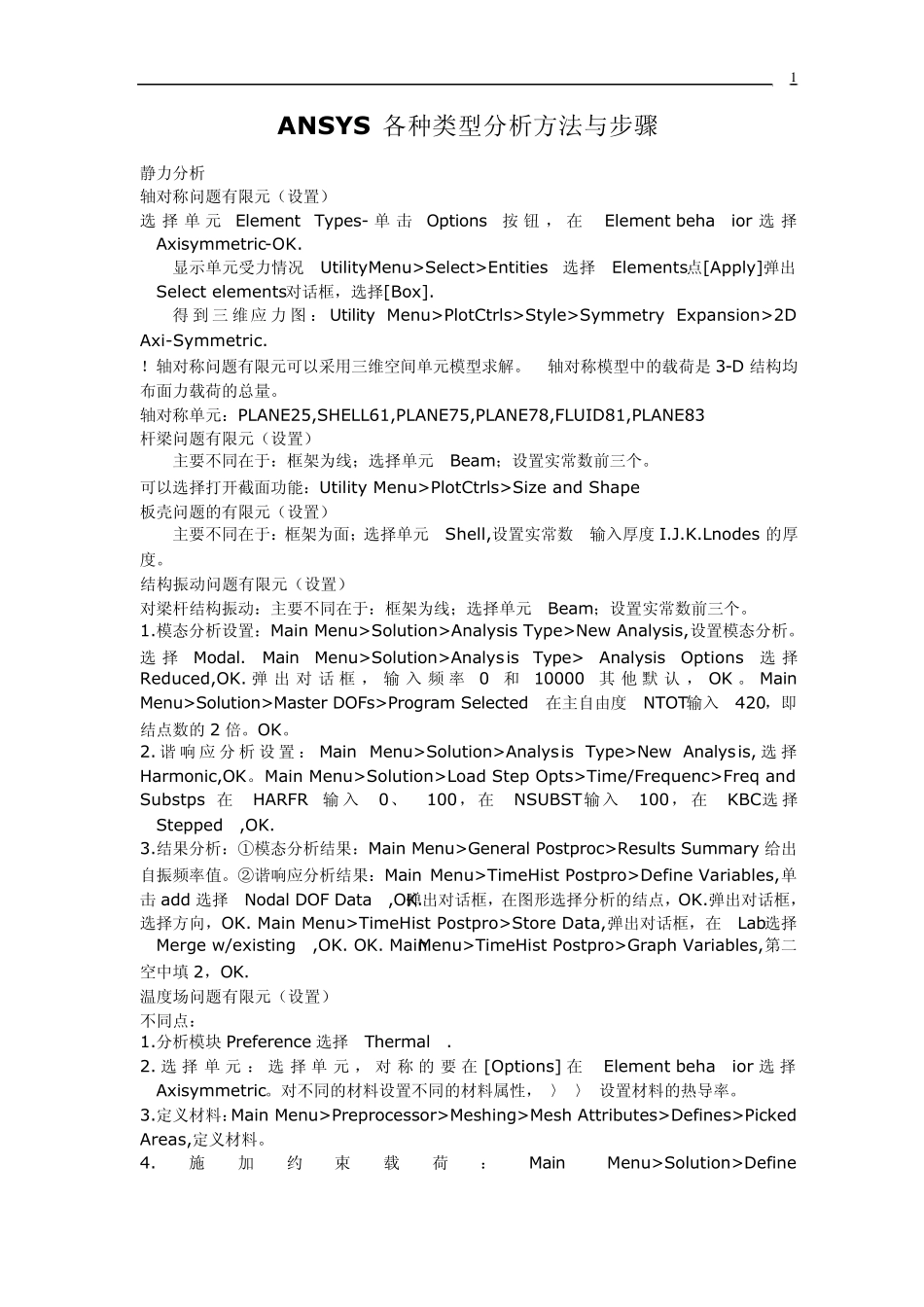

1 ANSYS 各种类型分析方法与步骤 静力分析 轴对称问题有限元（设置） 选择单元Element Types- 单击Options按钮，在―Element behavior‖选择―Axisymmetric‖-OK. 显示单元受力情况:Utility Menu>Select>Entities…选择―Elements‖点[Apply]弹出―Select elements‖对话框，选择[Box]. 得到三维应力图：Utility Menu>PlotCtrls>Style>Symmetry Expansion>2D Axi-Symmetric. ！轴对称问题有限元可以采用三维空间单元模型求解。 –轴对称模型中的载荷是3-D 结构均布面力载荷的总量。 轴对称单元：PLANE25,SHELL61,PLANE75,PLANE78,FLUID81,PLANE83 杆梁问题有限元（设置） 主要不同在于：框架为线；选择单元—Beam；设置实常数前三个。 可以选择打开截面功能：Utility Menu>PlotCtrls>Size and Shape 板壳问题的有限元（设置） 主要不同在于：框架为面；选择单元—Shell,设置实常数—输入厚度I.J.K.Lnodes 的厚度。 结构振动问题有限元（设置） 对梁杆结构振动：主要不同在于：框架为线；选择单元—Beam；设置实常数前三个。 1.模态分析设置：Main Menu>Solution>Analysis Type>New Analysis,设置模态分析。选择Modal. Main Menu>Solution>Analysis Type> Analysis Options选择Reduced,OK. 弹出对话框，输入频率0和10000其他默认，OK 。Main Menu>Solution>Master DOFs>Program Selected在主自由度―NTOT‖输入―420‖，即结点数的2 倍。OK。 2. 谐响应分析设置：Main Menu>Solution>Analysis Type>New Analysis, 选择Harmonic,OK。Main Menu>Solution>Load Step Opts>Time/Frequenc>Freq and Substps 在―HARFRQ‖输入―0‖、―100‖，在―NSUBST‖输入―100‖，在―KBC‖选择―Stepped‖,OK. 3.结果分析：①模态分析结果：Main Menu>General Postproc>Results Summary 给出自振频率值。②谐响应分析结果：Main Menu>TimeHist Postpro>Define Variables,单击add 选择―Nodal DOF Data‖,OK.弹出对话框，在图形选择分析的结点，OK.弹出对话框，选择方向，OK. Main Menu>TimeHist Postpro>Store Data,弹出对话框，在―Lab‖选择―Merge w/existing‖,OK. OK. Main Menu>TimeHist Postpro>Graph Variables,第二空中填 2，OK. 温度场问题有限元（设置） 不同点： 1.分析模块 Preference 选择―Thermal‖. 2. 选择单元：选择单元，对称的要在[Options] 在―Ele...
