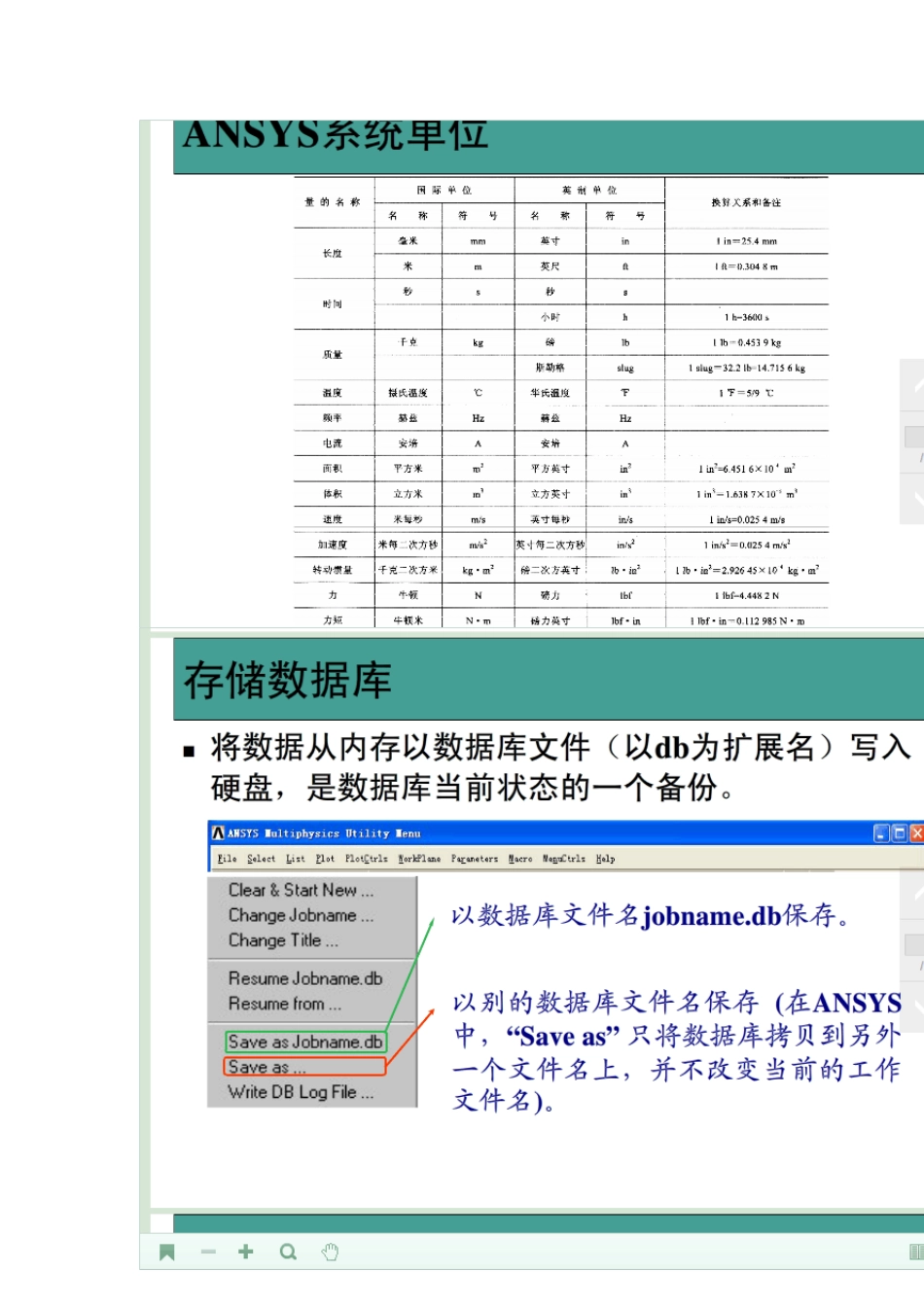

ansys基本单位设置及部分基础知识_第1页
1/6
ansys基本单位设置及部分基础知识_第2页
2/6
ansys基本单位设置及部分基础知识_第3页
3/6
ANSY S 基本单位设置及部分基础知识 可使用命令(/UNITS,LABEL)来表示分析时所采用的单位,LABEL 表示系统单位,LABEL=SI(国际单位:米、公斤、秒);/UNITS, SI LABEL=CSG(公制:厘米、克、秒);LABEL=BFT(英制:长度=ft);LABEL=BIN(英制:长度=in)。 ex 是材料的弹性模量,也叫杨氏模量。30e6 的意思是 30 乘以 10 的6 次方。单位是 psi,英镑每平方英寸。1psi=6890N/M2.这种情况是你在选择硬直单位时的数值。如果你选择的是国际单位制这一项应填 2e11。建议填写 2e11,因为打开 ansy s 默认就是国际单位制。 这个命令只是测 X 轴的 距离的吧 楼主可以试试 这样操作 绝对可以的 preprocessor----modeling-----check Geom----KP distances 会出来个对话框 选择 你需要测量的两个点 会自动显示出 TXT 的 文本 包括 绝对距离 X Y Z 的距离 x _disp=distkp(10,11)命令流,节点 10 和 11 距离 我无聊。我是看到百度知道里关于这两个模量的回答是错误的,所以重新写一条。 杨氏模量(You ng's modu lu s),又称拉伸模量(tensile modu lu s),只是弹性模量(elastic modu lu s or modu lu s of elasticity )中最常见的一种。杨氏模量衡量的是一个各项同性弹性体的刚度(stiffness), 定义为在胡克定律适用的范围内,单轴应力和单轴形变之间的比。除了杨氏模量以外,弹性模量还包括体弹性模量(bu lk modu lu s)和剪切模量(shear modu lu s)等。 You ng's modu lu s E, shear modu lu s G, bu lk modu lu s K, 和 Poisson's ratio ν 之间可以进行换算,公式为: E=2G(1+v)=3K(1-2v) proe 长度为m 时用SI 国际单位制(m·Kg·s),长度为mm 时一般用MPA 单位制(mm·T·s) 基本物理量及其量纲: 质量:m 长度:L 时间:t 温度:T (首先记住的是基本物理量:质量、长度、时间、温度) 国际单位制中长度m,质量kg,时间s MPA 单位制中长度mm,质量T(吨),时间s 我一般采用 mm-N-s 的单位 长度:mm 弹性模量:2.06e^5 N/mm^2(也就是MPa) 密度:7.85x 10^-9 重力加速度:9815 为了弄清这个问题,自己实验了下: !(国际单位) L=1 R=0.1 MP,EX,1,2.06E+11(%99 就是Pa) MP,PRXY,1,0.3 MP,DENS,1,7800 重力加速度:9.80665 !(mm 单位) L=1000 R=100 MP,EX,1,2.06E+5 MP,PRXY,1,0.3 MP,DENS,...
