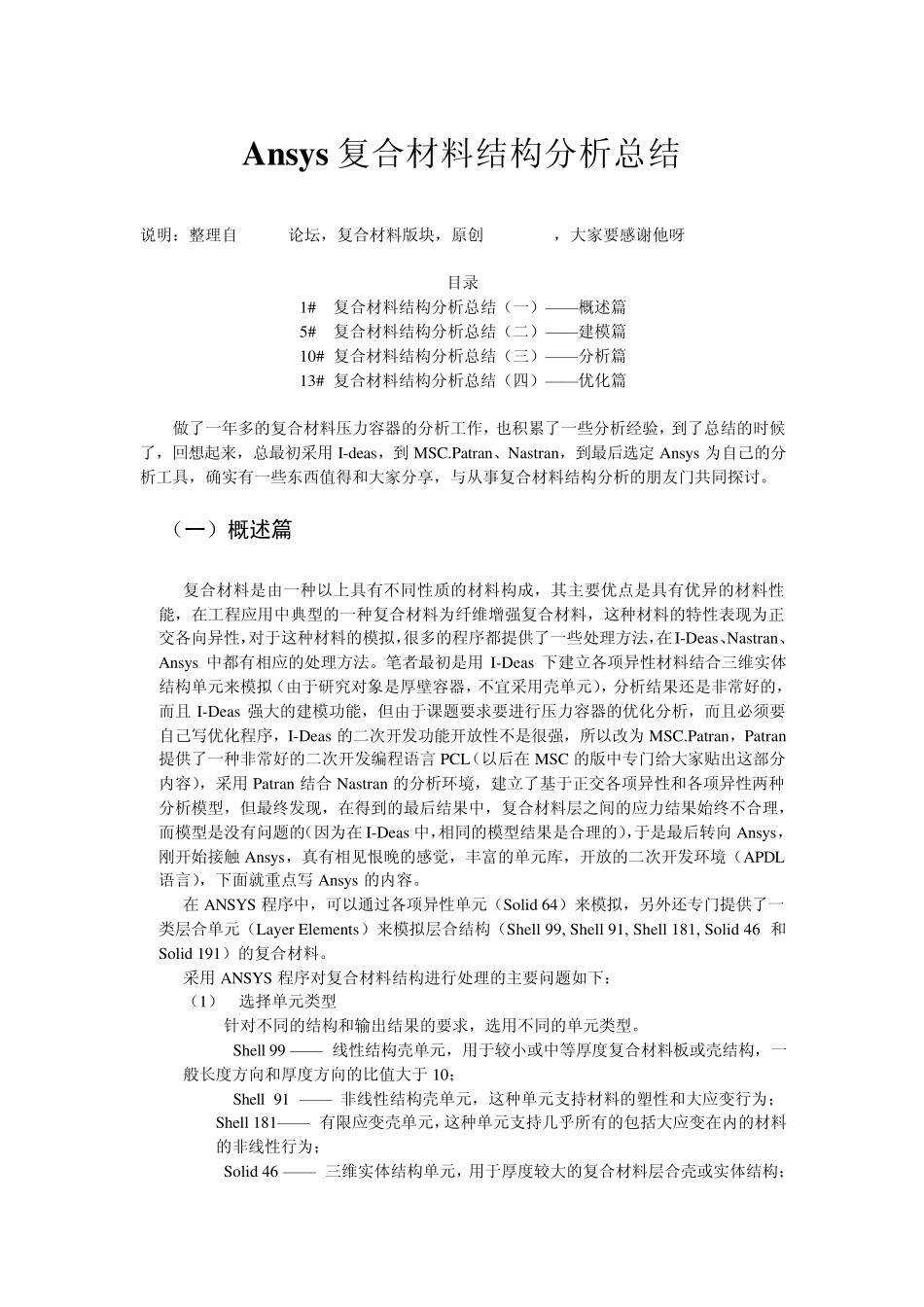

Ansys 复合材料结构分析总结 说明：整理自Simwe论坛，复合材料版块，原创fea_stud，大家要感谢他呀 目录 1# 复合材料结构分析总结（一）——概述篇 5# 复合材料结构分析总结（二）——建模篇 10# 复合材料结构分析总结（三）——分析篇 13# 复合材料结构分析总结（四）——优化篇 做了一年多的复合材料压力容器的分析工作，也积累了一些分析经验，到了总结的时候了，回想起来，总最初采用I-deas，到MSC.Patran、Nastran，到最后选定 Ansy s 为自己的分析工具，确实有一些东西值得和大家分享，与从事复合材料结构分析的朋友门共同探讨。 （一）概述篇 复合材料是由一种以上具有不同性质的材料构成，其主要优点是具有优异的材料性能，在工程应用中典型的一种复合材料为纤维增强复合材料，这种材料的特性表现为正交各向异性，对于这种材料的模拟，很多的程序都提供了一些处理方法，在I-Deas、Nastran、Ansy s 中都有相应的处理方法。笔者最初是用I-Deas 下建立各项异性材料结合三维实体结构单元来模拟（由于研究对象是厚壁容器，不宜采用壳单元），分析结果还是非常好的，而且 I-Deas 强大的建模功能，但由于课题要求要进行压力容器的优化分析，而且必须要自己写优化程序，I-Deas 的二次开发功能开放性不是很强，所以改为 MSC.Patran，Patran提供了一种非常好的二次开发编程语言 PCL（以后在 MSC 的版中专门给大家贴出这部分内容），采用Patran 结合Nastran 的分析环境，建立了基于正交各项异性和各项异性两种分析模型，但最终发现，在得到的最后结果中，复合材料层之间的应力结果始终不合理，而模型是没有问题的（因为在 I-Deas 中，相同的模型结果是合理的），于是最后转向 Ansy s，刚开始接触 Ansy s，真有相见恨晚的感觉，丰富的单元库，开放的二次开发环境（APDL语言），下面就重点写 Ansy s 的内容。 在 ANSYS 程序中，可以通过各项异性单元（Solid 64）来模拟，另外还专门提供了一类层合单元（Lay er Elements）来模拟层合结构（Shell 99, Shell 91, Shell 181, Solid 46 和Solid 191）的复合材料。 采用ANSYS 程序对复合材料结构进行处理的主要问题如下： （1） 选择单元类型 针对不同的结构和输出结果的要求，选用不同的单元类型。 Shell 99 —— 线性结构壳单元，用于较小或中等厚度复合材料板或壳结构，一般长度方向和厚度方向的比值大于 10； Shell 91 —— 非线性结...
