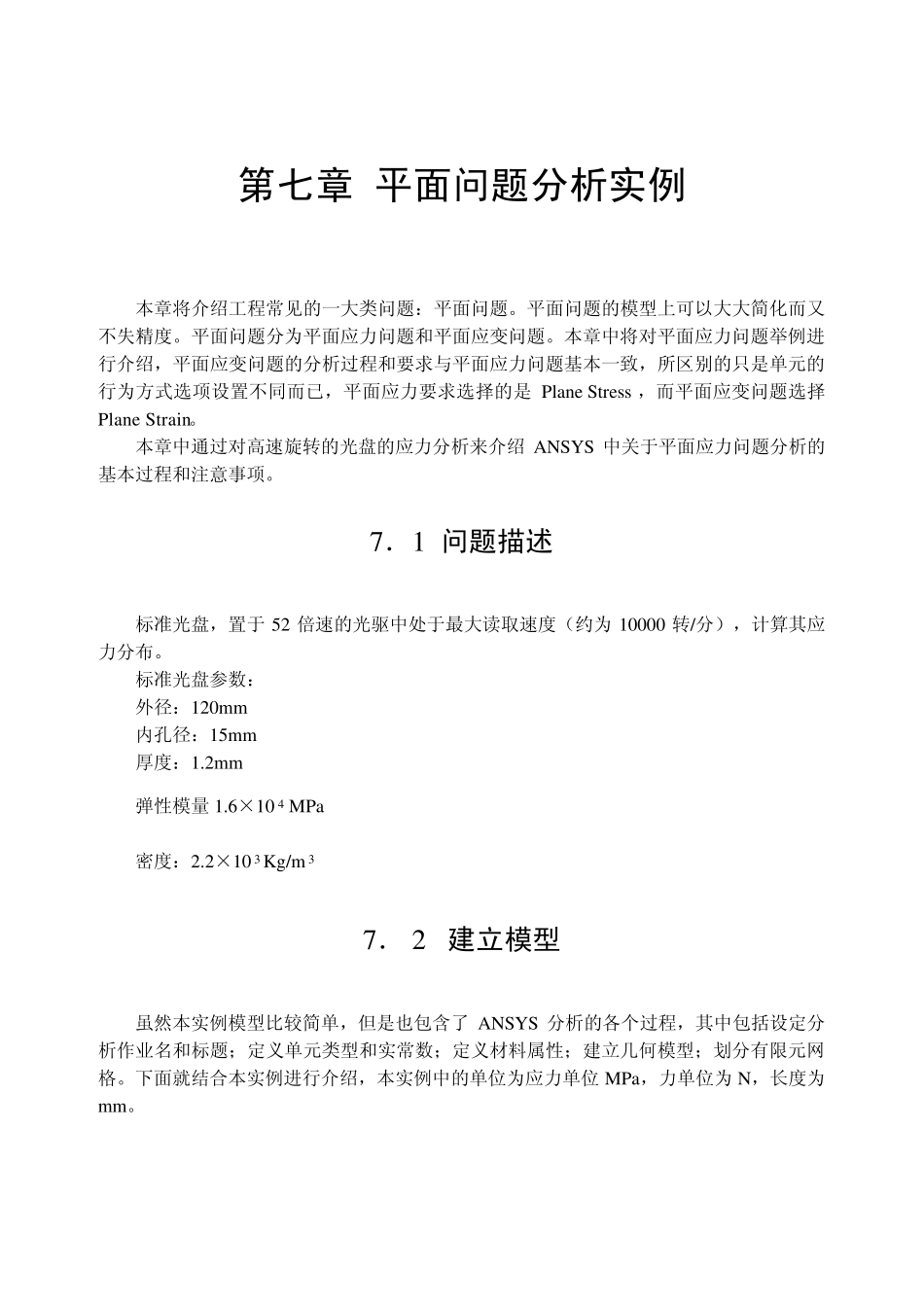

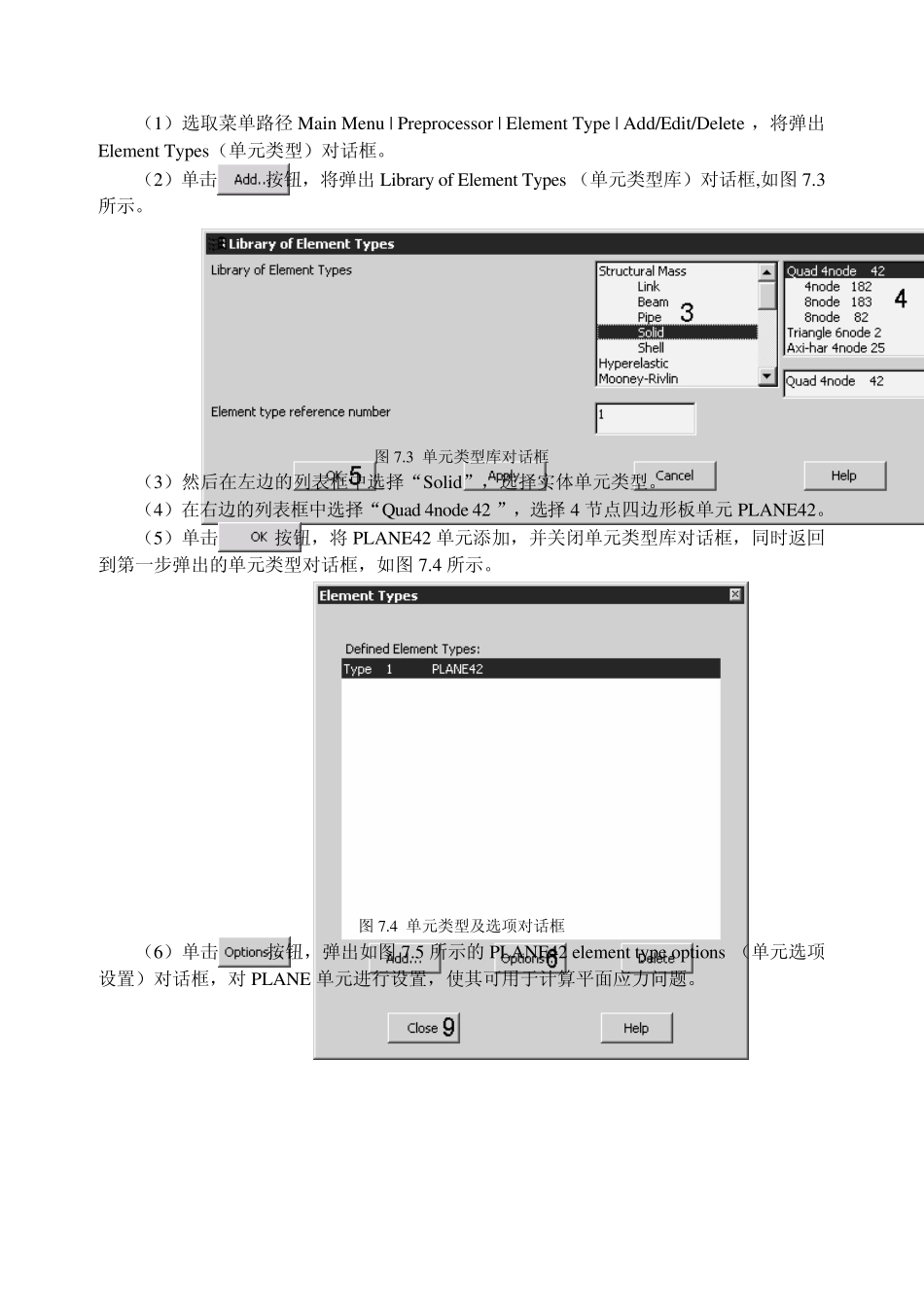

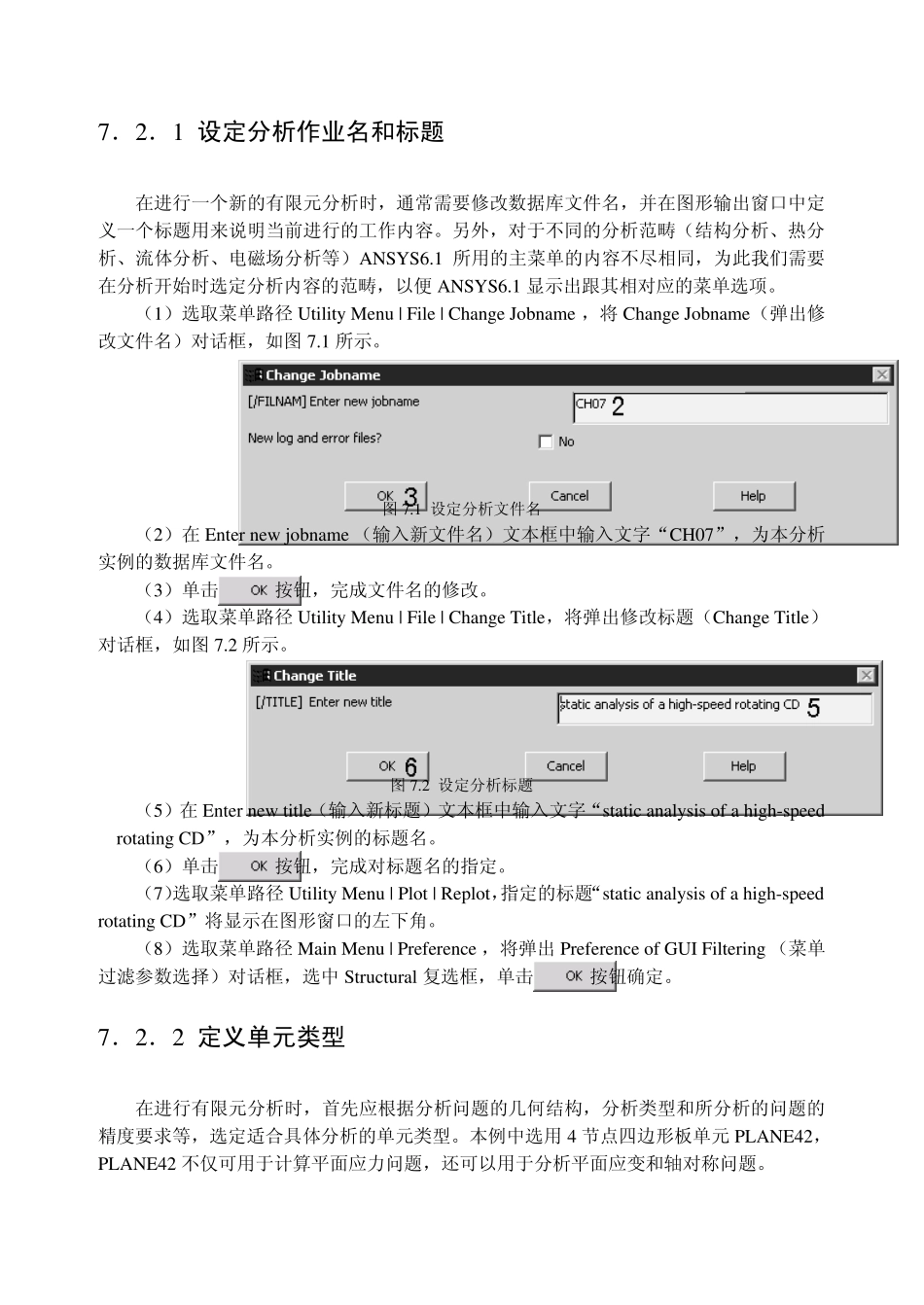

第七章 平面问题分析实例 本章将介绍工程常见的一大类问题：平面问题。平面问题的模型上可以大大简化而又不失精度。平面问题分为平面应力问题和平面应变问题。本章中将对平面应力问题举例进行介绍，平面应变问题的分析过程和要求与平面应力问题基本一致，所区别的只是单元的行为方式选项设置不同而已，平面应力要求选择的是Plane Stress ，而平面应变问题选择Plane Strain。 本章中通过对高速旋转的光盘的应力分析来介绍ANSYS 中关于平面应力问题分析的基本过程和注意事项。 7．1 问题描述 标准光盘，置于52 倍速的光驱中处于最大读取速度（约为10000 转/分），计算其应力分布。 标准光盘参数： 外径：120mm 内孔径：15mm 厚度：1.2mm 弹性模量1.6×10 MPa 4密度：2.2×10 Kg/m 337． 2 建立模型 虽然本实例模型比较简单，但是也包含了 ANSYS 分析的各个过程，其中包括设定分析作业名和标题；定义单元类型和实常数；定义材料属性；建立几何模型；划分有限元网格。下面就结合本实例进行介绍，本实例中的单位为应力单位 MPa，力单位为N，长度为mm。 7．2．1 设定分析作业名和标题 在进行一个新的有限元分析时，通常需要修改数据库文件名，并在图形输出窗口中定义一个标题用来说明当前进行的工作内容。另外，对于不同的分析范畴（结构分析、热分析、流体分析、电磁场分析等）ANSYS6.1 所用的主菜单的内容不尽相同，为此我们需要在分析开始时选定分析内容的范畴，以便ANSYS6.1 显示出跟其相对应的菜单选项。 （1）选取菜单路径Utility Menu | File | Change Jobname ，将Change Jobname（弹出修改文件名）对话框，如图7.1 所示。 图7.1 设定分析文件名 （2）在Enter new jobname （输入新文件名）文本框中输入文字“CH07”，为本分析实例的数据库文件名。 （3）单击按钮，完成文件名的修改。 （4）选取菜单路径Utility Menu | File | Change Title，将弹出修改标题（Change Title）对话框，如图7.2 所示。 图7.2 设定分析标题 （5）在Enter new title（输入新标题）文本框中输入文字“static analysis of a high-speed rotating CD”，为本分析实例的标题名。 （6）单击按钮，完成对标题名的指定。 （7）选取菜单路径Utility Menu | Plot | Replot，指定的标题“static analysis of a high-speed rotating CD”将显示在图形窗口的左下角。 （8）选取菜单路径Main...
