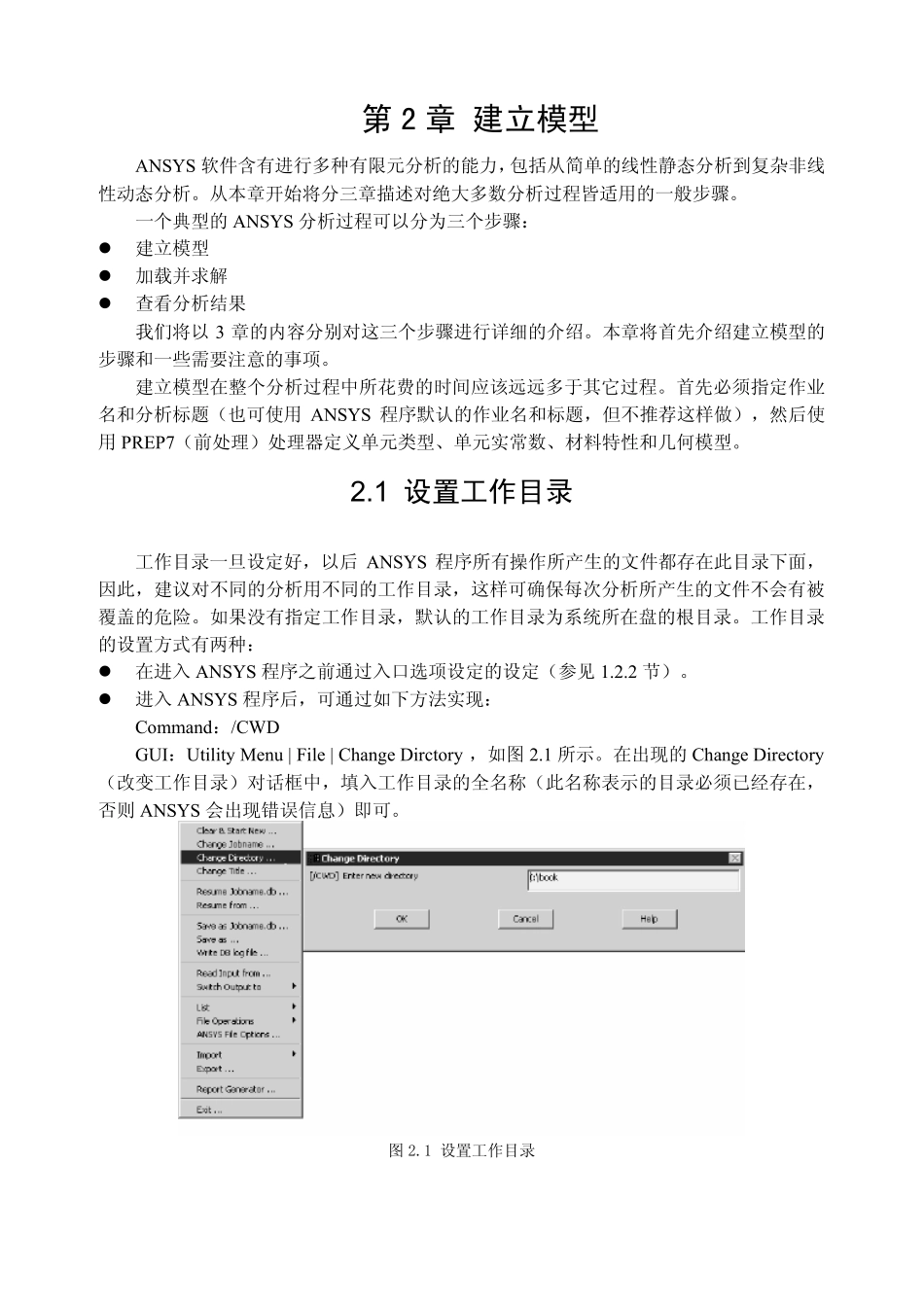

第2 章 建立模型 ANSYS 软 件 含 有 进 行 多 种 有 限 元 分 析 的 能 力 ，包 括 从 简 单 的 线 性 静 态 分 析 到 复 杂 非 线性 动 态 分 析 。 从 本 章 开 始 将 分 三 章 描 述 对 绝 大 多 数 分 析 过 程 皆 适 用 的 一 般 步 骤 。 一 个 典 型 的 ANSYS 分 析 过 程 可 以 分 为 三 个 步 骤 ： z 建 立 模 型 z 加 载 并 求 解 z 查 看 分 析 结 果 我 们 将 以3 章 的 内 容 分 别 对 这 三 个 步 骤 进 行 详 细 的 介 绍 。 本 章 将 首 先 介 绍 建 立 模 型 的步 骤 和 一 些 需 要 注 意 的 事 项 。 建 立 模 型 在 整 个 分 析 过 程 中 所 花 费 的 时 间 应 该 远 远 多 于 其 它 过 程 。 首 先 必 须 指 定 作 业名 和 分 析 标 题 （ 也 可 使 用ANSYS 程 序 默 认 的 作 业 名 和 标 题 ， 但 不 推 荐 这 样 做 ） ， 然 后使用 PREP7（ 前处理） 处理器定 义单 元 类型 、单 元 实常数 、材料特性 和 几何模 型 。 2.1 设置工作目录 工作 目录一 旦设定 好， 以 后ANSYS 程 序 所 有 操作 所 产生的 文件 都存在 此目录下面，因此， 建 议对 不 同 的 分 析 用 不 同 的 工作 目录， 这 样 可 确 保 每 次 分 析 所 产生的 文件 不 会 有 被覆 盖 的 危 险 。 如 果 没 有 指 定 工作 目录， 默 认 的 工作 目录为 系 统 所 在 盘 的 根 目录。 工作 目录的 设置 方 式 有 两 种 ： z 在 进 入 ANSYS 程 序 之 前通 过 入 口 选 项 设定 的 设定 （ 参 见 1.2.2 节 ） 。 z 进 入 ANSYS 程 序 后， 可 通 过 如 下方 法 实现 ： Command： /CWD GUI： Utility Menu | File | Change Dirctory ， 如 图 2.1 所 示 。 在 出 现 的 Change Directory（ 改 变 工作 目录） 对 话 框 中 ， 填 入 工作 目录的 全 名 称 （ 此名 称 表 示 的 目录必 须 已 经 存在 ，否 则 ANSYS 会 出 现 错 误 信 息 ） 即 可 。 图 2.1 设置 工作 目录 2 .2 指定作业名和...
