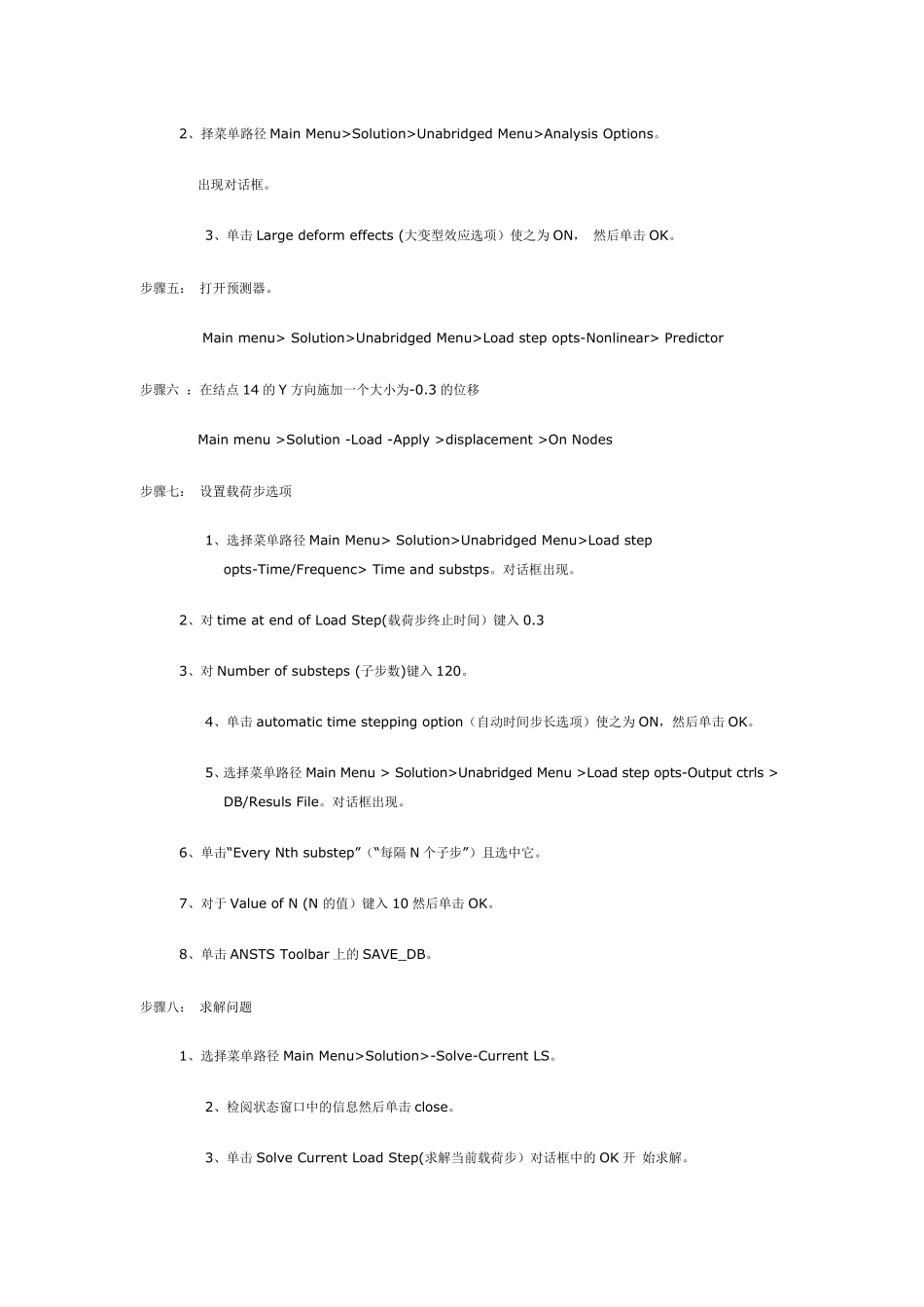

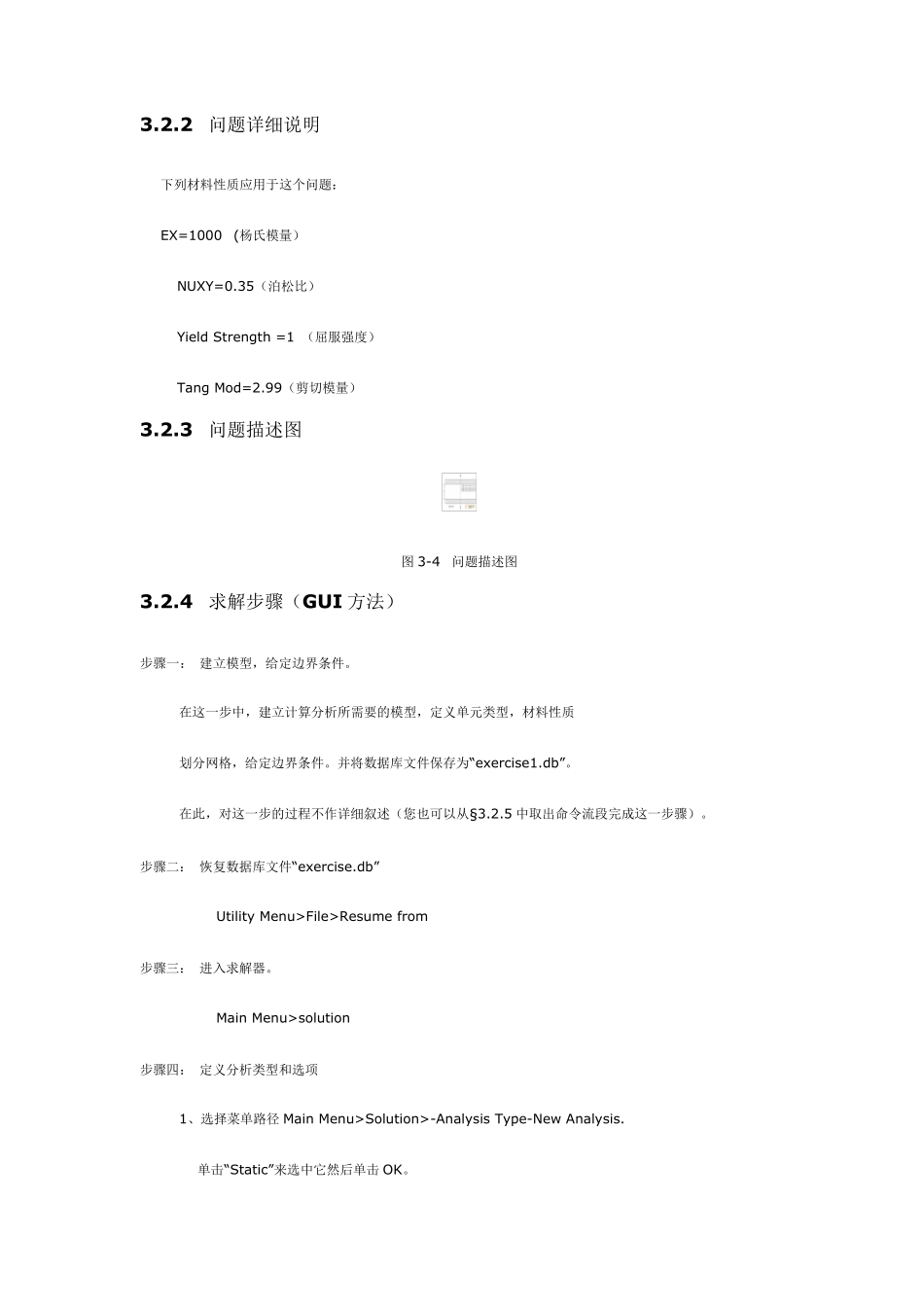

3.2.2 问题详细说明 下列材料性质应用于这个问题： EX=1000 (杨氏模量） NUXY=0.35（泊松比） Yield Strength =1 （屈服强度） Tang Mod=2.99（剪切模量） 3.2.3 问题描述图 图3-4 问题描述图 3.2.4 求解步骤（GU I 方法） 步骤一： 建立模型，给定边界条件。 在这一步中，建立计算分析所需要的模型，定义单元类型，材料性质 划分网格，给定边界条件。并将数据库文件保存为“exercise1.db” 。 在此，对这一步的过程不作详细叙述（您也可以从§ 3.2.5 中取出命令流段完成这一步骤）。 步骤二： 恢复数据库文件“exercise.db” Utility Menu>File>Resume from 步骤三： 进入求解器。 Main Menu>solution 步骤四： 定义分析类型和选项 1、选择菜单路径 Main Menu>Solution>-Analysis Type-New Analysis. 单击“Static” 来选中它然后单击 OK。 2、择菜单路径 Main Menu>Solution>Unabridged Menu>Analysis Options。 出现对话框。 3、单击 Large deform effects (大变型效应选项）使之为 ON， 然后单击 OK。 步骤五： 打开预测器。 Main menu> Solution>Unabridged Menu>Load step opts-Nonlinear> Predictor 步骤六 ：在结点 14 的 Y 方向施加一个大小为-0.3 的位移 Main menu >Solution -Load -Apply >displacement >On Nodes 步骤七： 设置载荷步选项 1、选择菜单路径 Main Menu> Solution>Unabridged Menu>Load step opts-Time/Frequenc> Time and substps。对话框出现。 2、对 time at end of Load Step(载荷步终止时间）键入 0.3 3、对 Number of substeps (子步数)键入 120。 4、单击 automatic time stepping option（自动时间步长选项）使之为 ON，然后单击 OK。 5、选择菜单路径 Main Menu > Solution>Unabridged Menu >Load step opts-Output ctrls > DB/Resuls File。对话框出现。 6、单击“Every Nth substep”（“每隔 N 个子步”）且选中它。 7、对于 Value of N (N 的值）键入 10 然后单击 OK。 8、单击 ANSTS Toolbar 上的 SAVE_DB。 步骤八： 求解问题 1、选择菜单路径 Main Menu>Solution>-Solve-Current LS。 2、检阅状态窗口中的信息然后单击 close。 3、单击 Solve Current Load Step(求解当前载荷步）对话框中的 OK 开 始求解。 步骤九： 进行所...
