ansys扳手受力分析实验报告

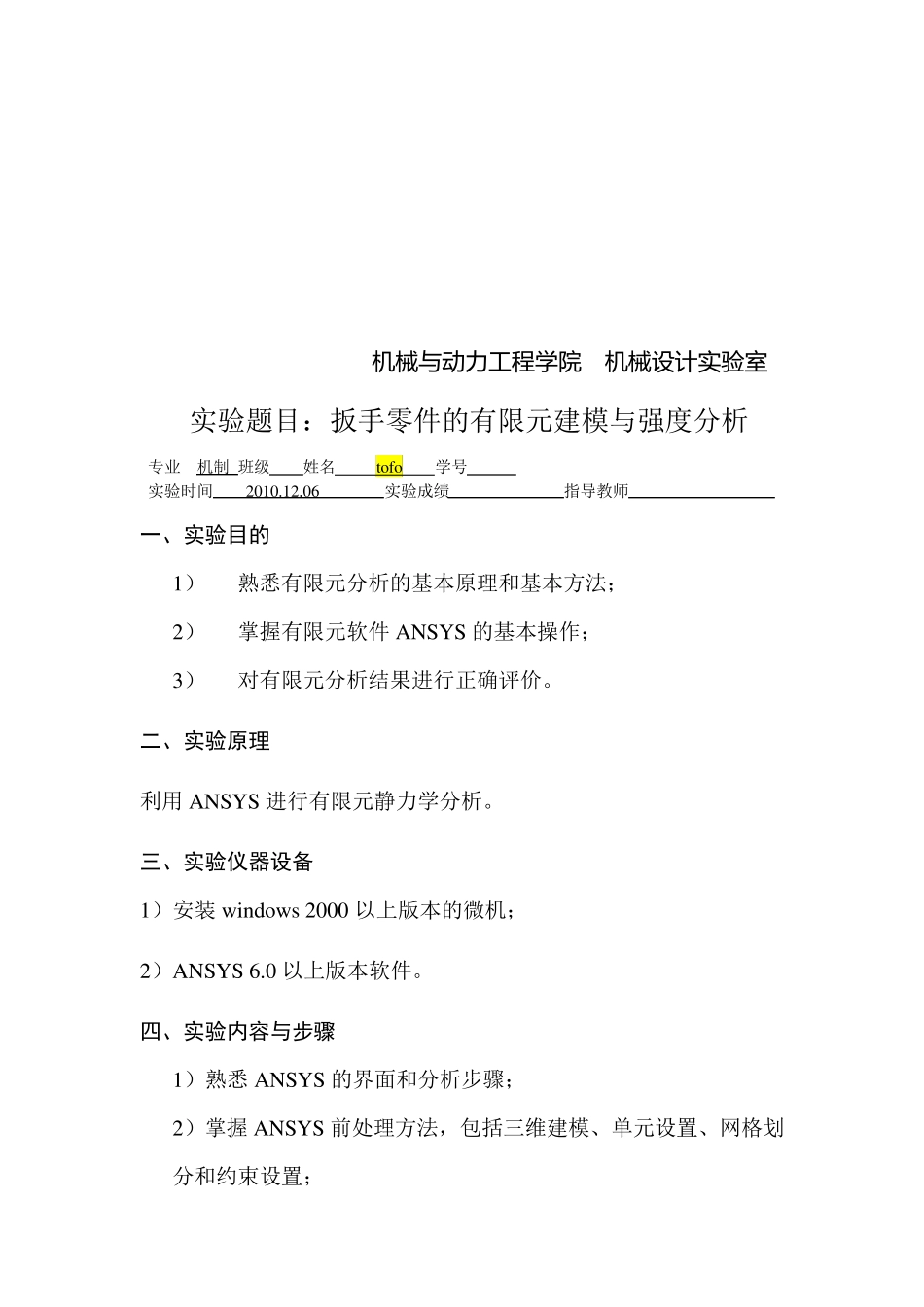

编号： 《 机械设计学 》 实验报告 实 验 班 级 ： 指 导 教 师 ： 实 验 学 生 ： tofo 制 作 实 验 时间： 2010.12.06 机 械 与动力工程学院 机 械 设计实验室 实验题目：扳手零件的有限元建模与强度分析 专业 机制 班级 姓名 tofo 学号 实验时间 2010.12.06 实验成绩 指导教师 一、实验目的 1） 熟悉有限元分析的基本原理和基本方法； 2） 掌握有限元软件ANSYS 的基本操作； 3） 对有限元分析结果进行正确评价。 二、实验原理 利用ANSYS 进行有限元静力学分析。 三、实验仪器设备 1）安装w indow s 2000 以上版本的微机； 2）ANSYS 6.0 以上版本软件。 四、实验内容与步骤 1）熟悉ANSYS 的界面和分析步骤； 2）掌握ANSYS 前处理方法，包括三维建模、单元设置、网格划分和约束设置； 3）掌握ANSYS 求解和后处理的一般方法； 4）实际应用ANSYS 软件对扳手零件进行有限元分析。 五、实验报告 分析步骤 改 变 工 作名 拾取菜单Utility Menu →File→Change Jobname。弹出图2 所示的对话框，在“[/FILNAM]” 文本框中输入 banshou ，单击“Ok”按钮。图 8-4 单元类型对话框 过 滤 界 面 拾取菜单Main Menu →Preferences。弹出图3 所示的对话框，选中“Stru ctu ral”项，单击“Ok” 按钮。 创 建 单 元类型 拾取菜单Main Menu →Preprocessor→Element Ty pe→Add/Edit/Delete。弹出图4 所示的对话框，单击“Add”按钮；弹出图5 所示图3 过滤界面对话框 图8 拾取窗口 的对话框，在左侧列表中选“Stru ctu ral Solid”，在右侧列表中选“Qu ad 4node 42”， 单击“Apply ” 按钮；再在右侧列表中选“Brick 8node 45”, 单击“Ok” 按钮；单击图4 所示的对话框的“Close”按钮。 定 义 材 料 特 性 拾取菜单 Main Menu →Preprocessor→Material Props→Material Models。弹出图6 所示的对话框，在右侧列表中依次双击“Stru ctu ral”、 “Linear”、“Elastic”、“Isotropic”，弹出图7 所示的对话框，在“EX”文本框中输入 2e11（弹性模量），在“PRXY” 文本框中输入 0.3（泊松比），单击“Ok” 按钮，然后关闭图6 所示的对话框。 拾取菜单 Main Menu →Preprocessor→Modeling→Create→Areas→Poly gon→Hex agon。弹出图8 所示的拾取窗口，在“WP X”、“WP Y”和“Radiu ...
