ansys有限元分析实验报告

ansys有限元分析实验报告_第1页
1/20
ansys有限元分析实验报告_第2页
2/20
ansys有限元分析实验报告_第3页
3/20

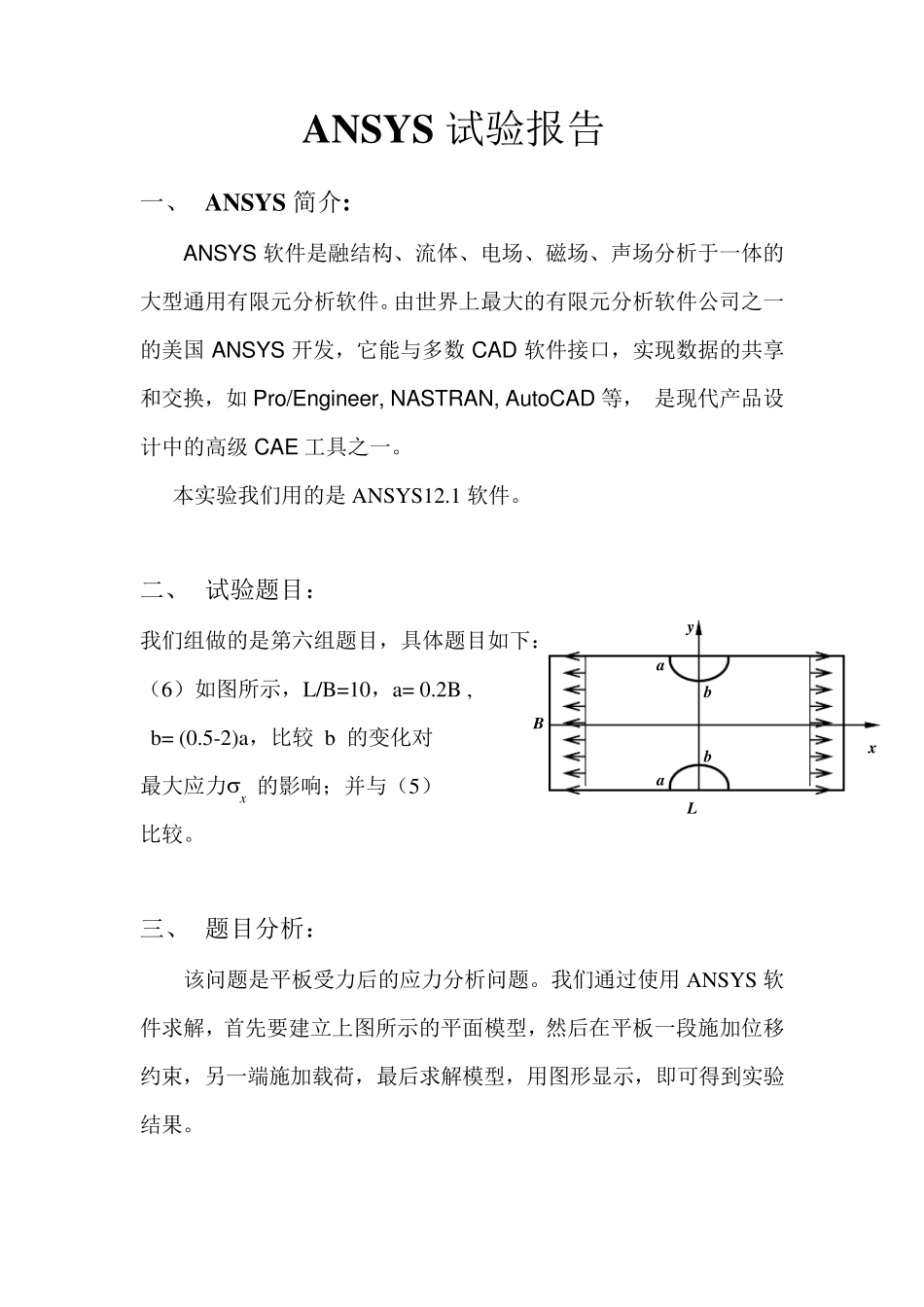

ANSY S 有限元分 试验报告 ANSY S 试验报告 一、 ANSY S 简介: ANSYS 软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。由世界上最大的有限元分析软件公司之一的美国 ANSYS 开发,它能与多数 CAD 软件接口,实现数据的共享和交换,如 Pro/Engineer, NASTRAN, Au toCAD 等, 是现代产品设计中的高级 CAE 工具之一。 本实验我们用的是 ANSYS12.1 软件。 二、 试验题目: 我们组做的是第六组题目,具体题目如下: (6)如图所示,L/B=10,a= 0.2B , b= (0.5-2)a,比较 b 的变化对 最大应力x 的影响;并与(5) 比较。 三、 题目分析: 该问题是平板受力后的应力分析问题。我们通过使用 ANSYS 软件求解,首先要建立上图所示的平面模型,然后在平板一段施加位移约束,另一端施加载荷,最后求解模型,用图形显示,即可得到实验结果。 y L B x b a a b 四、 ANSYS 求解: 求解过程以b=0.5a=0.02 为例: 1.建立工作平面,X-Y 平面内画长方形,L=1,B=0.1,a=0.02,b=0.5a=0.01;(操作流程:preprocessor→modeling→create→areas→rectangle) 2.根据椭圆方程,利用描点法画椭圆曲线,为了方便的获得更多的椭圆上的点,我们利用 C++程序进行编程。程序语句如下: 运行结果如下: 本问题(b=0.5a=0.01)中,x 在[0,0.02]上每隔0.002 取一个点,y值对应于第一行结果。由点坐标可以画出这11 个点,用reflect 命令关于y 轴对称,然后一次光滑连接这21 个点,再用直线连接两个端点,便得到封闭的半椭圆曲线。(操作流程:create→keypoints→on active CS→依次输入椭圆上各点坐标位置→reflect→create→splines through keypoints→creat→lines→得到封闭曲线)。 3.由所得半椭圆曲线,生成半椭圆面。用reflect 命令关于x 轴对称(操作流程:create→areas by lines→reflect→得到两个对称的半椭圆面)。 4.用su bstract 命令,将两个半椭圆面从长方形板上剪去(操作流程:preprocessor→modeling→create→Booleans→substract→areas.)。 5.定义单元类型和材料属性(preprocessor→element ty pe→add→选solid Quad 4nodes 42,material props→material models→structural→liner→Elastic→isotropic→E=200GPa,μ=0.3)。 5.长板左端施加位移约束,右端施加载荷约束(preprocessor→loads→define loads→apply→structural...
