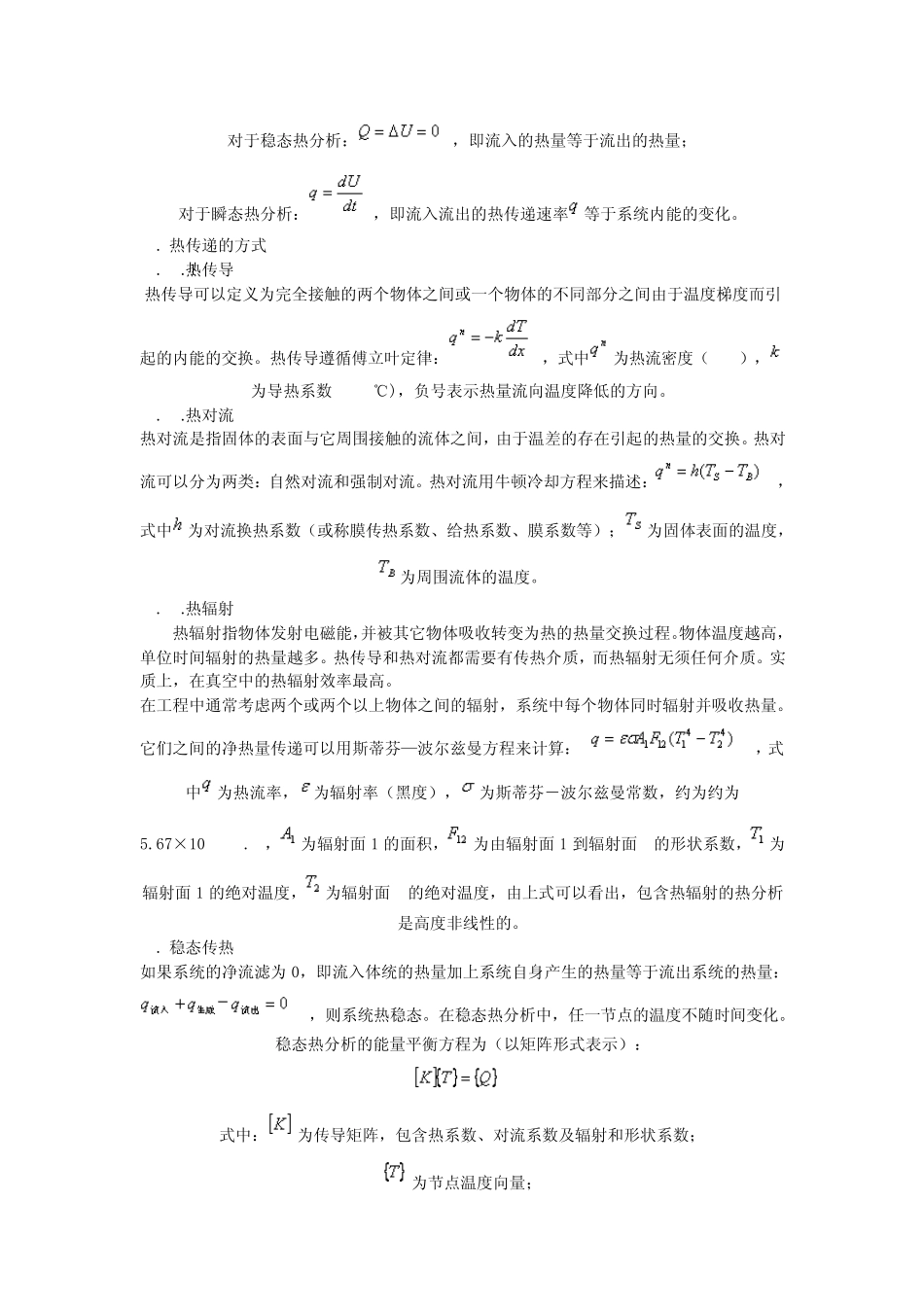

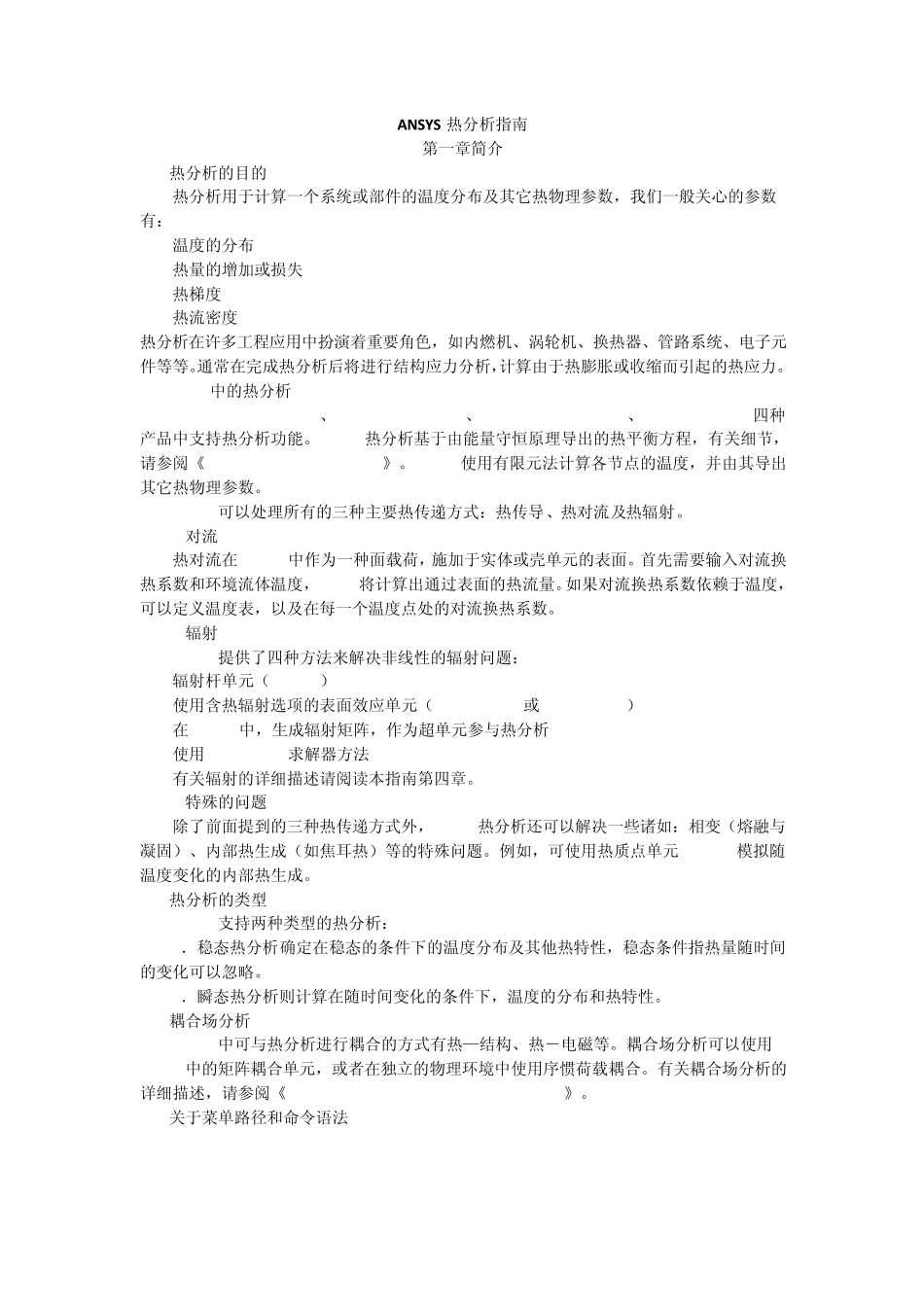

ANSYS 热分析指南 第一章简介 1.1热分析的目的 热分析用于计算一个系统或部件的温度分布及其它热物理参数，我们一般关心的参数有： 温度的分布 热量的增加或损失 热梯度 热流密度 热分析在许多工程应用中扮演着重要角色，如内燃机、涡轮机、换热器、管路系统、电子元件等等。通常在完成热分析后将进行结构应力分析，计算由于热膨胀或收缩而引起的热应力。 1.2ANSYS中的热分析 ANSYS/Multiphysics、ANSYS/Mechanical、ANSYS/Professional、ANSYS/FLOTRAN四种产品中支持热分析功能。ANSYS热分析基于由能量守恒原理导出的热平衡方程，有关细节，请参阅《ANSYS Theory Reference》。ANSYS使用有限元法计算各节点的温度，并由其导出其它热物理参数。 ANSYS可以处理所有的三种主要热传递方式：热传导、热对流及热辐射。 1.2.1对流 热对流在 ANSYS中作为一种面载荷，施加于实体或壳单元的表面。首先需要输入对流换热系数和环境流体温度，ANSYS将计算出通过表面的热流量。如果对流换热系数依赖于温度，可以定义温度表，以及在每一个温度点处的对流换热系数。 1.2.2辐射 ANSYS提供了四种方法来解决非线性的辐射问题： 辐射杆单元（LINK31） 使用含热辐射选项的表面效应单元（SURF151-2D,或 SURF152-3D） 在 AUX12中，生成辐射矩阵，作为超单元参与热分析 使用 Radiosity求解器方法 有关辐射的详细描述请阅读本指南第四章。 1.2.3特殊的问题 除了前面提到的三种热传递方式外，ANSYS热分析还可以解决一些诸如：相变（熔融与凝固）、内部热生成（如焦耳热）等的特殊问题。例如，可使用热质点单元 MASS71模拟随温度变化的内部热生成。 1.3热分析的类型 ANSYS支持两种类型的热分析： 1．稳态热分析确定在稳态的条件下的温度分布及其他热特性，稳态条件指热量随时间的变化可以忽略。 2．瞬态热分析则计算在随时间变化的条件下，温度的分布和热特性。 1.4耦合场分析 ANSYS中可与热分析进行耦合的方式有热—结构、热－电磁等。耦合场分析可以使用ANSYS中的矩阵耦合单元，或者在独立的物理环境中使用序惯荷载耦合。有关耦合场分析的详细描述，请参阅《ANSYS Coupled-Field Analysis Guide》。 1.5关于菜单路径和命令语法 在 本 指 南 中 ， 您 将 会 看 到 相 关 的 ANSYS命 令 及 其 等 效 的 菜 单 路 径 。 这 些 参 考 的 命 令 仅 仅包 括 命 令 名 ， 因 为 并 不 总 ...
