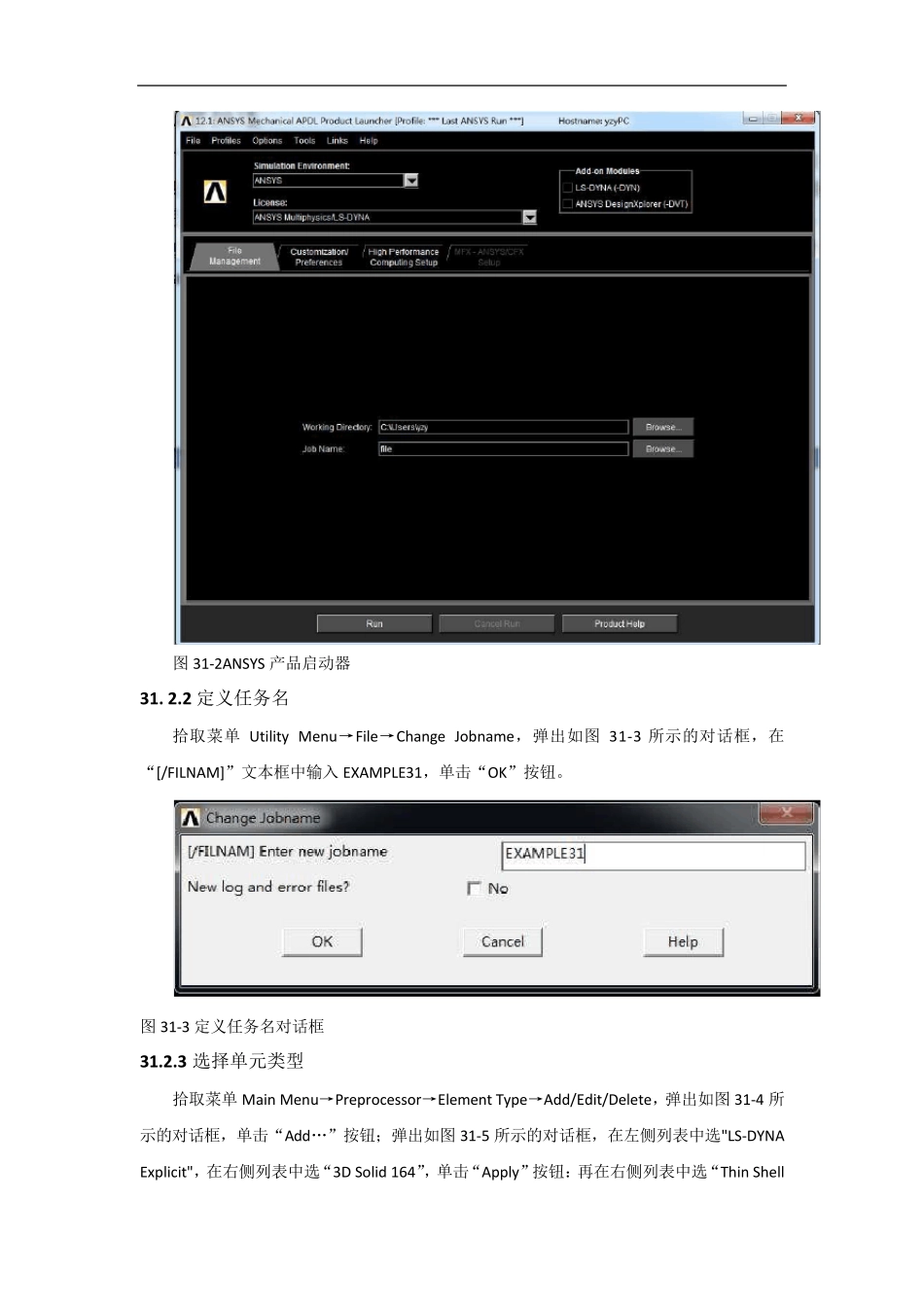

第31 例 冲击动力学分析实例——车辆受 起伏路面激励的响应分析 本例用 ANSYS LS-DYNA 分析了车辆受起伏路面激励的响应,研究了创建车辆和负载模型的方法,研究了模拟和施加起伏路面激励载荷的方法。 31.1 问题描述 为了分析车辆受起伏路面激励的响应,可以建立如图 31-1 所示的简化模型。由于矿石的冲击只作用于车辆底板,所以忽略车辆其余部分,车辆悬挂系统用弹簧阻尼系统模拟。在弹簧阻尼系统的端部施加随时间变化的位移载荷,以模拟起伏路面对车辆的激励。 本例各物理量单位如下:长度为 mm;力为 N;时间为 s;质量为 t;应力及材料弹性模量均为 MPa;密度为 t/m3;加速度为 mm/s2。 31.2 分析步骤 31.2.1 运行 AN5YSJLS-LIYNA 用 ANSYS 产品启动器(图 31-1)运行 ANSYS LS-DYNA:开始→程序→ANSYS13.0→Mechanical APDL Product launch→选择 Simulation Environment(分析环境)为 ANSYS,选择 License(授权)为 ANSYS Multiphysics/LS-DYNA,设置 Working Directory(工作目录)和Initial Jobname(初始任务名)等→Run。 图31-2ANSYS 产品启动器 31. 2.2 定义任务名 拾取菜单Utility Menu→File→Change Jobname,弹出如图31-3 所示的对话框,在“[/FILNAM]”文本框中输入 EXAMPLE31,单击“OK”按钮。 图31-3 定义任务名对话框 31.2.3 选择单元类型 拾取菜单Main Menu→Preprocessor→Element Type→Add/Edit/Delete,弹出如图31-4 所示的对话框,单击“Add…”按钮;弹出如图31-5 所示的对话框,在左侧列表中选"LS-DYNA Explicit",在右侧列表中选“3D Solid 164”,单击“Apply”按钮:再在右侧列表中选“Thin Shell 163”,单击“Apply”按钮;再在右侧列表中选“Sprng-Dampr 165”单击“OK”按钮。最后关闭如图 31-4 所示的对话框。 图 31-4 单元类型对话框 图 31-5 单元类型库对话框 31.2.4 定义实常数 拾取菜单Main Menu→Preprocessor→Real Constants,单击“Real Constants”对话框的“Add…”按钮, 在“Element Typefor Real Constants”的列表中选择“Type 2SHELL163”, 单击“OK”按钮:再单击“Real Constants Set Number 1,for THINSHELL163”对话框中的“OK”按钮,弹出如图 31-6 所示的对话框,在“SHRF”文本框中输入 5/6(剪切因子),在“NIP”文本框中输入 3(沿壳厚度方向的积分点数),在“T1”文本框中输...
