ansys错误大全

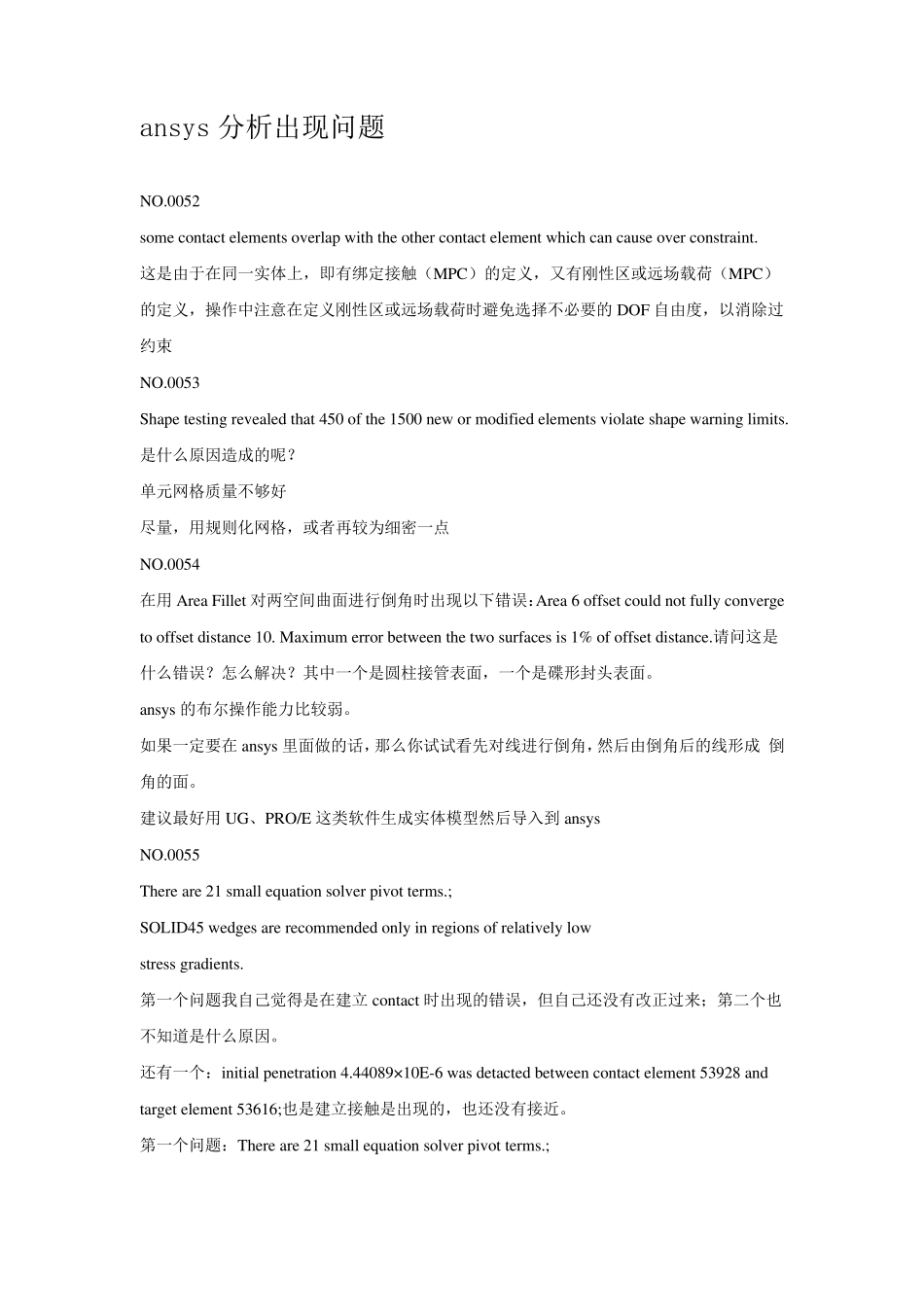

ansys 分 析 出 现 问 题 NO.0052 some contact elements overlap with the other contact element which can cause over constraint. 这 是 由 于 在 同 一 实 体 上 ， 即 有 绑 定 接 触 （ MPC） 的 定 义 ， 又 有 刚 性 区 或 远 场 载 荷 （ MPC）的 定 义 ， 操 作 中 注 意 在 定 义 刚 性 区 或 远 场 载 荷 时 避 免 选 择 不 必 要 的 DOF 自 由 度 ， 以 消 除 过约 束 NO.0053 Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits. 是 什 么 原 因 造 成 的 呢 ？ 单 元 网 格 质 量 不 够 好 尽 量 ， 用 规 则 化 网 格 ， 或 者 再 较 为 细 密 一 点 NO.0054 在 用 Area Fillet 对 两 空 间 曲 面 进 行 倒 角 时 出 现 以 下 错 误 ：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请 问 这 是什 么 错 误 ？ 怎 么 解 决 ？ 其 中 一 个 是 圆 柱 接 管 表 面 ， 一 个 是 碟 形 封 头 表 面 。 ansys 的 布 尔 操 作 能 力 比 较 弱 。 如 果 一 定 要 在 ansys 里 面 做 的 话 ， 那 么 你 试 试 看先对 线进 行 倒 角 ， 然后由 倒 角 后的 线形 成 倒角 的 面 。 建议最好 用 UG、PRO/E 这 类软件生成 实 体 模型然后导入到ansys NO.0055 There are 21 small equation solver pivot terms.; SOLID45 wedges are recommended only in regions of relatively low stress gradients. 第一 个 问 题 我自 己觉得是 在 建立contact 时 出 现 的 错 误 ， 但自 己还没有 改正过 来；第二个 也不 知 道 是 什 么 原 因 。 还有 一 个 ： initial penetration 4.44089×10E-6 was detacted between contact element 53928 and target element 53616;也 是 建立接 触 是 出 现 的 ， 也 还没有 接 近 。 第一 个 问 题 ： There are 21 small equation solver pivot terms.; 不是建立接触对...
