APM飞控介绍

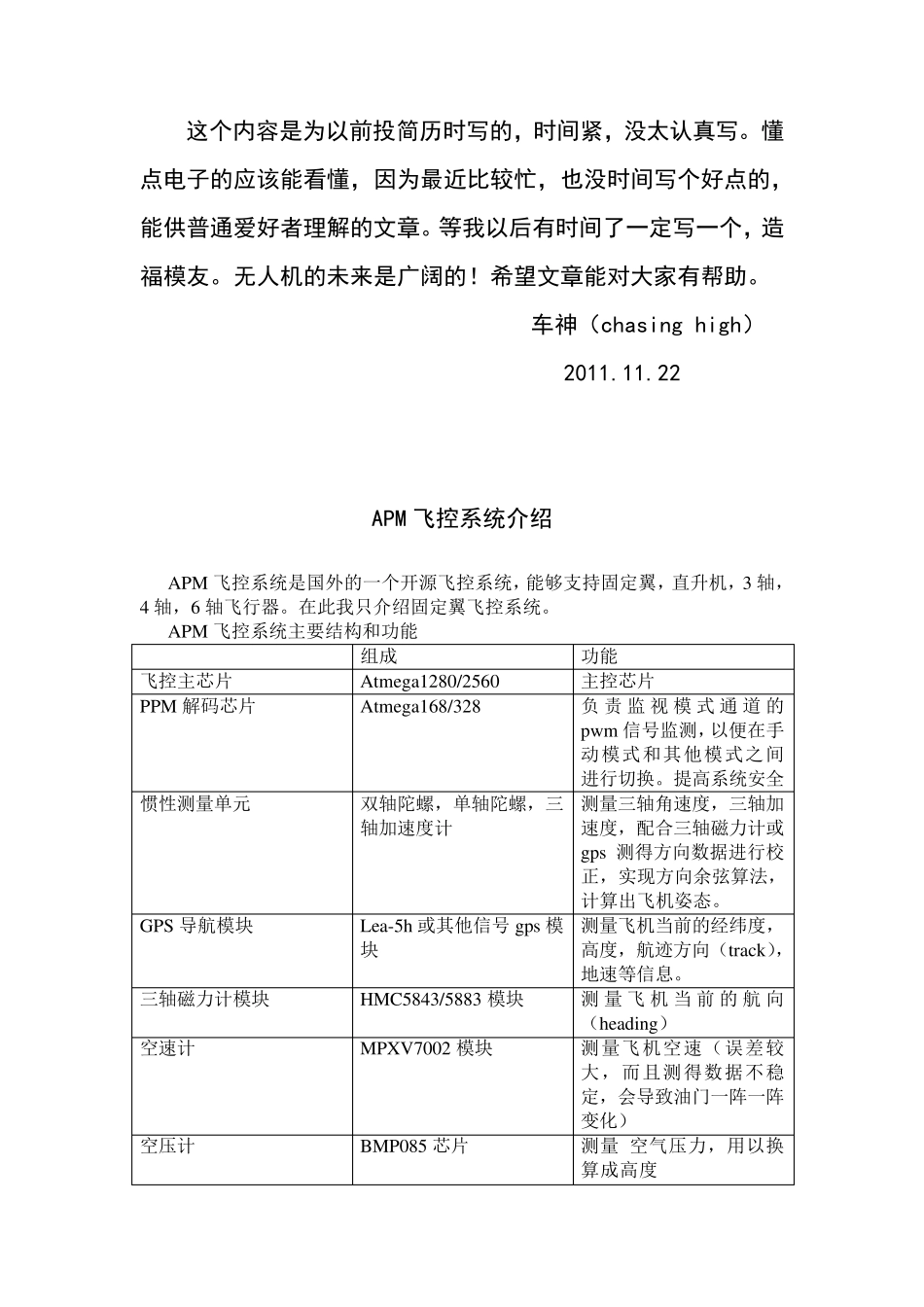

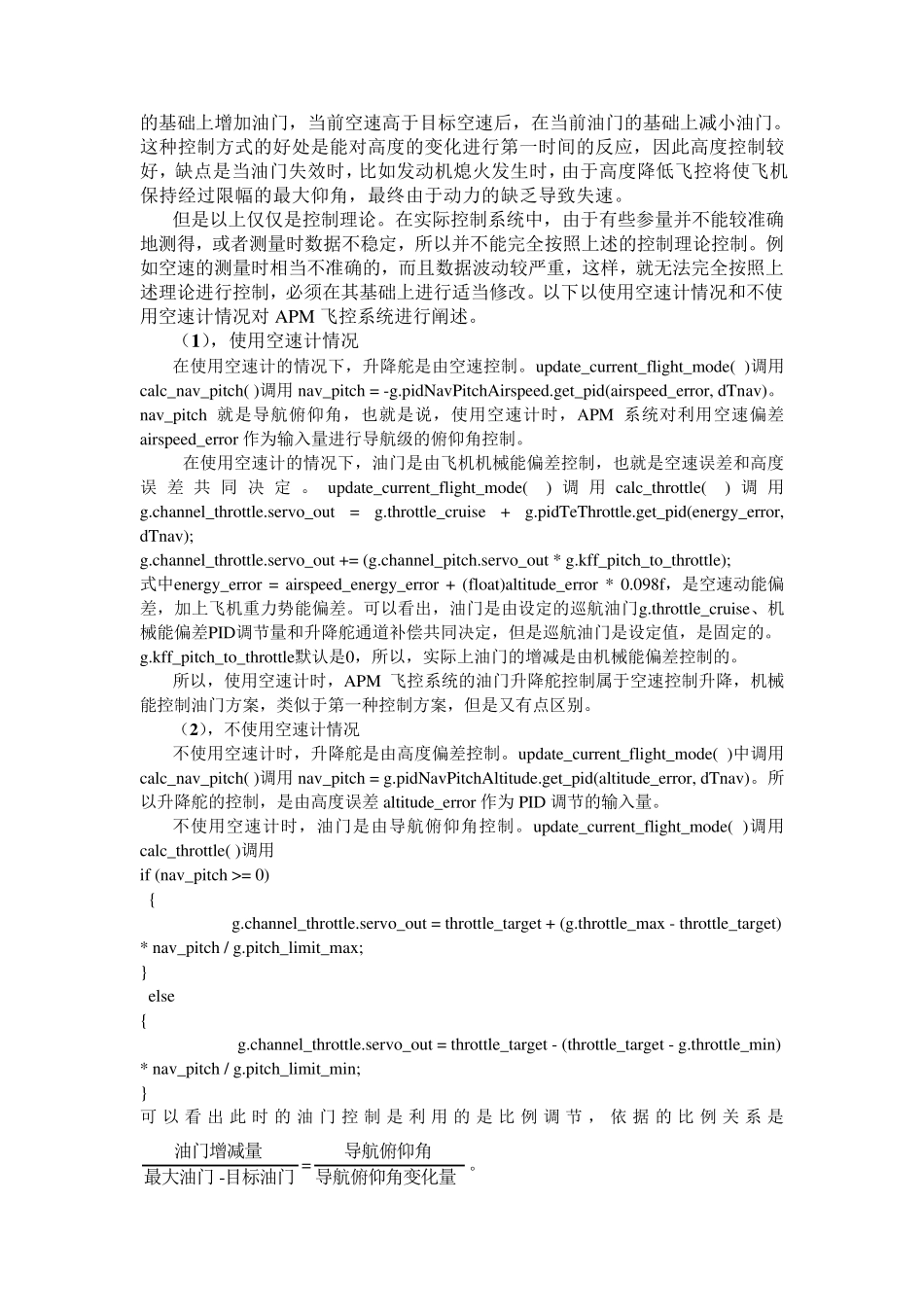

这个内容是为以前投简历时写的，时间紧，没太认真写。懂点电子的应该能看懂，因为最近比较忙，也没时间写个好点的，能供普通爱好者理解的文章。等我以后有时间了一定写一个，造福模友。无人机的未来是广阔的！希望文章能对大家有帮助。 车神（chasing high） 2011.11.22 APM 飞控系统介绍 APM 飞控系统是国外的一个开源飞控系统，能够支持固定翼，直升机，3 轴，4 轴，6 轴飞行器。在此我只介绍固定翼飞控系统。 APM 飞控系统主要结构和功能 组成 功能 飞控主芯片 Atmega1280/2560 主控芯片 PPM 解码芯片 Atmega168/328 负 责 监 视 模 式 通 道 的pw m 信号监测，以便在手动模式和其他模式之间进行切换。提高系统安全 惯性测量单元 双轴陀螺，单轴陀螺，三轴加速度计 测量三轴角速度，三轴加速度，配合三轴磁力计或gps 测得方向数据进行校正，实现方向余弦算法，计算出飞机姿态。 GPS 导航模块 Lea-5h 或其他信号 gps 模块 测量飞机当前的经纬度，高度，航迹方向（track），地速等信息。 三轴磁力计模块 HMC5843/5883 模块 测 量 飞机当 前 的航 向（heading） 空速计 MPXV7002 模块 测量飞机空速（误差较大，而且测得数据不稳定，会导致油门一阵一阵变化） 空压计 BMP085 芯片 测量 空气压力，用以换算成高度 AD 芯片 ADS7844 芯片 将三轴陀螺仪、三轴加速度计、双轴陀螺仪输出温度、空速计输出的模拟电压转换成数字量，以供后续计算 其他模块 电源芯片，usb 电平转换芯片等 飞控原理 在 APM 飞控系统中，采用的是两级 PID 控制方式，第一级是导航级，第二级 是 控 制 级 ， 导 航 级 的 计 算 集 中 在 medium_loop( ) 和 fastloop( ) 的update_current_flight_mode( )函数中，控制级集中在 fastloop( )的 stabilize( )函数中。导航级 PID 控制就是要解决飞机如何以预定空速飞行在预定高度的问题，以及如何转弯飞往目标问题，通过算法给出飞机需要的俯仰角、油门和横滚角，然后交给控制级进行控制解算。控制级的任务就是依据需要的俯仰角、油门、横滚角，结合飞机当前的姿态解算出合适的舵机控制量，使飞机保持预定的俯仰角，横滚角和方向角。最后通过舵机控制级 set_servos_4( )将控制量转换成具体的 pwm 信号量输出给舵机。值得一提的是，油门的控制量是在导航级确定的。控制级中不对油门控制量进行解算，而直接交给舵机控制级。...
