AQWA各模功能理论VIP专享

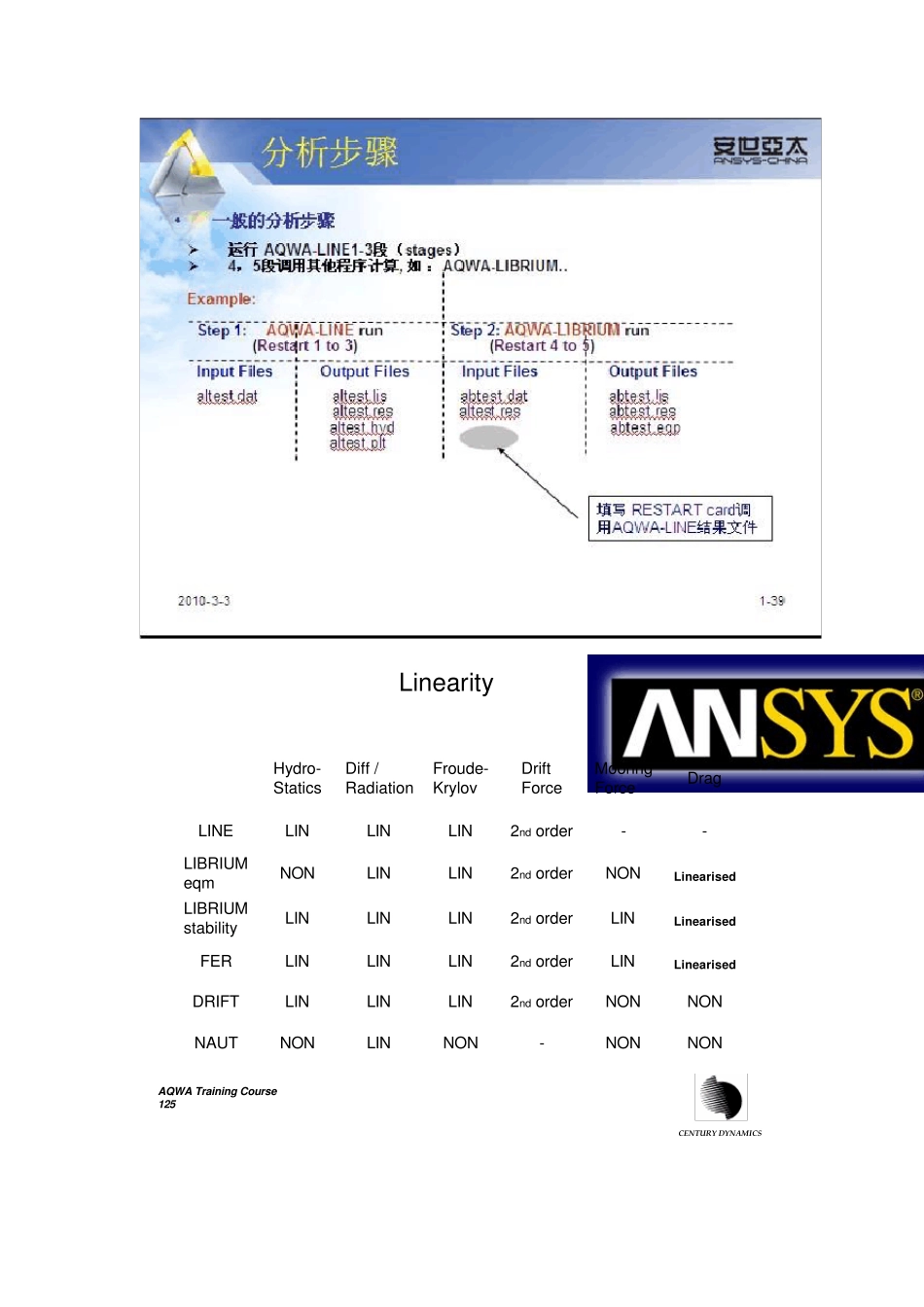

CENTURY DYNAMICSAQWA Training Course125LinearityNONNON-NONLINNONNAUTNONNON2nd orderLINLINLINDRIFTLinearis edLIN2nd orderLINLINLINFERLinearis edLIN2nd orderLINLINLINLIBRIUMstabilityLinearis edNON2nd orderLINLINNONLIBRIUMeqm--2nd orderLINLINLIN LINEDragMooringForceDriftForceFroude-KrylovDiff / RadiationHydro-Statics AQWA 介绍 • AQWA 全局坐标系： ➢ 它是固定参考轴系（Fixed Reference Axes ）: ➢ 原点在静水线面上 ➢ X 方向：从船尾到船头 ➢ Y 方向：在船舶宽度方向上。 ➢ Z 方向：船吃水高度方向 NOTE:节点数最大15000，水下势表面单元最大8000 • AQWA 风浪流方向说明： ➢ 在AQWA 风浪流的方向指的是其传播方向 ➢ 风浪流方向角是指风浪流传播方向与x 轴逆时针方向的夹角 ➢ 在AQWA 中定义风浪流方向只需输入方向角度（度）即可 • AQWA 输入文件中风浪流方向编辑规则 ➢ 原点在静水线面上 ➢ 方向角度必须按照升序排列 ➢ 对于非对称结构可以输入-180 至180 度方向角 ➢ 对于关于x 轴对称（symx）结构可以输入0 至180 度方向角 ➢ 对于同时关于x 轴，y 轴对称（symx 和symy）结构可以输入0 至90 度方向角 • AQWA 相位角（phase angle） ➢ 原点在静水线面上 ➢ 在AQWA 中，相位角(Φ in degrees) 与时间差分的关系：(dt= Φ*T/360, T 是波浪周期). ➢ 负的相位角表明滞后于波浪行进方向 • 规则波浪类型 ➢ AIRY 线性波a = A cos (-ωt + kx) (ω: 频率 radians/sec; k: 波数)AQWA LINE, LIBRIUM, FER, DRIFT, NAUT （可选）都会用到 ➢ STOKES 二阶波 a = A cos (-ωt + kx) + 0.5 k A² cos2(-ωt + kx) 一阶项 二阶项 AQWA NAUT 的缺省波浪类型 • AQWA 支持的随机波谱 ➢ P-M spectrum ➢ JONSWAP spectrum ➢ User defined spectrum ➢ Gaussian spectrum for Cross Swell NOTE:随机波浪有以下两种形式: a.Long crested waves 长峰波; b. Short crested waves 短峰波, ie a spread sea (only for AQWA LIBRIUM and FER) AQWA 支持的风载荷 ➢ Uniform wind：均匀风 ➢ Ochi and Shin wind spectrum：风随海平面力、能量是变化的。 ➢ API wind spectrum ➢ NPD wind spectrum ➢ User-defined win...
