ArcGIS_在DEM的基础上划分小流域

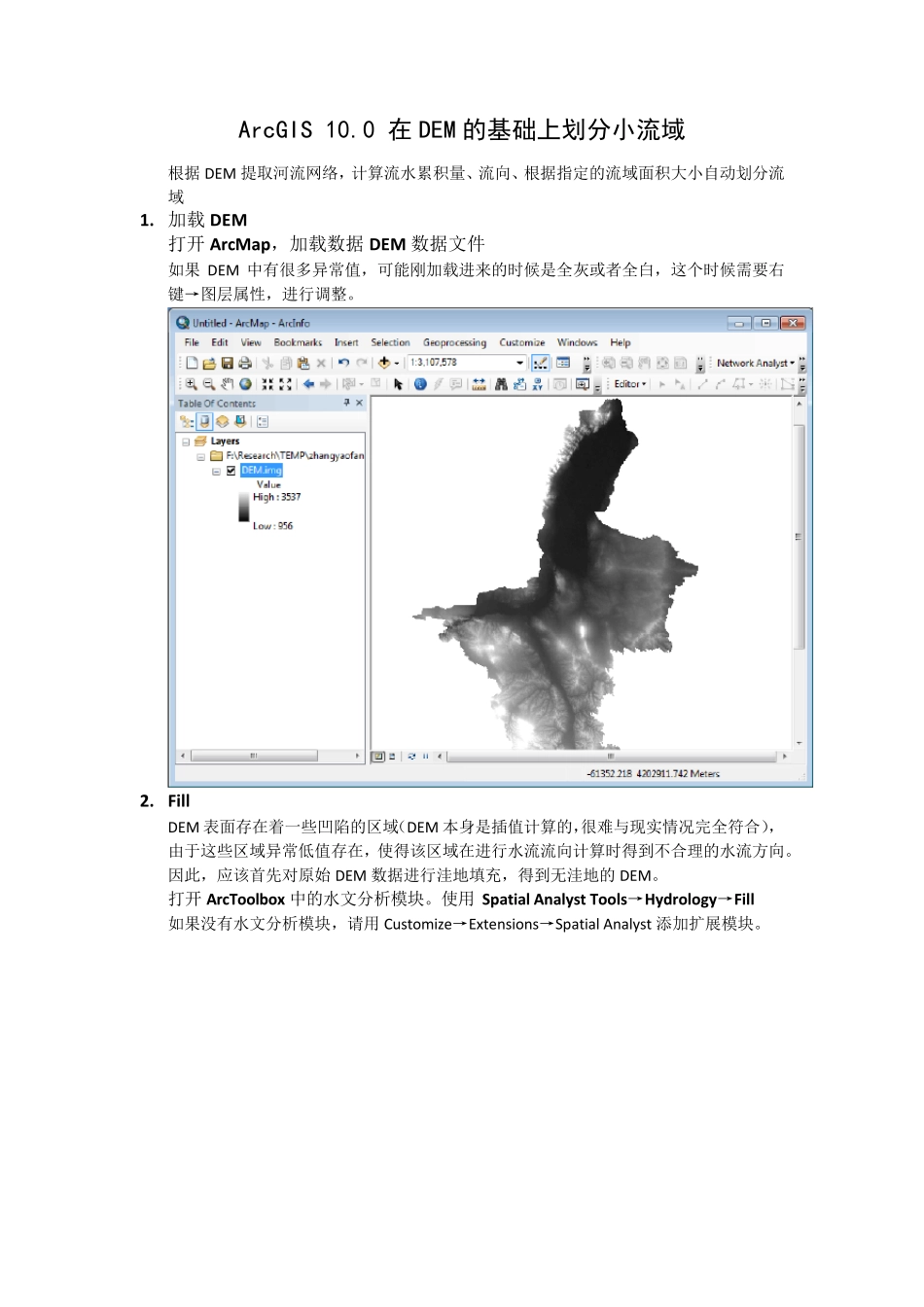

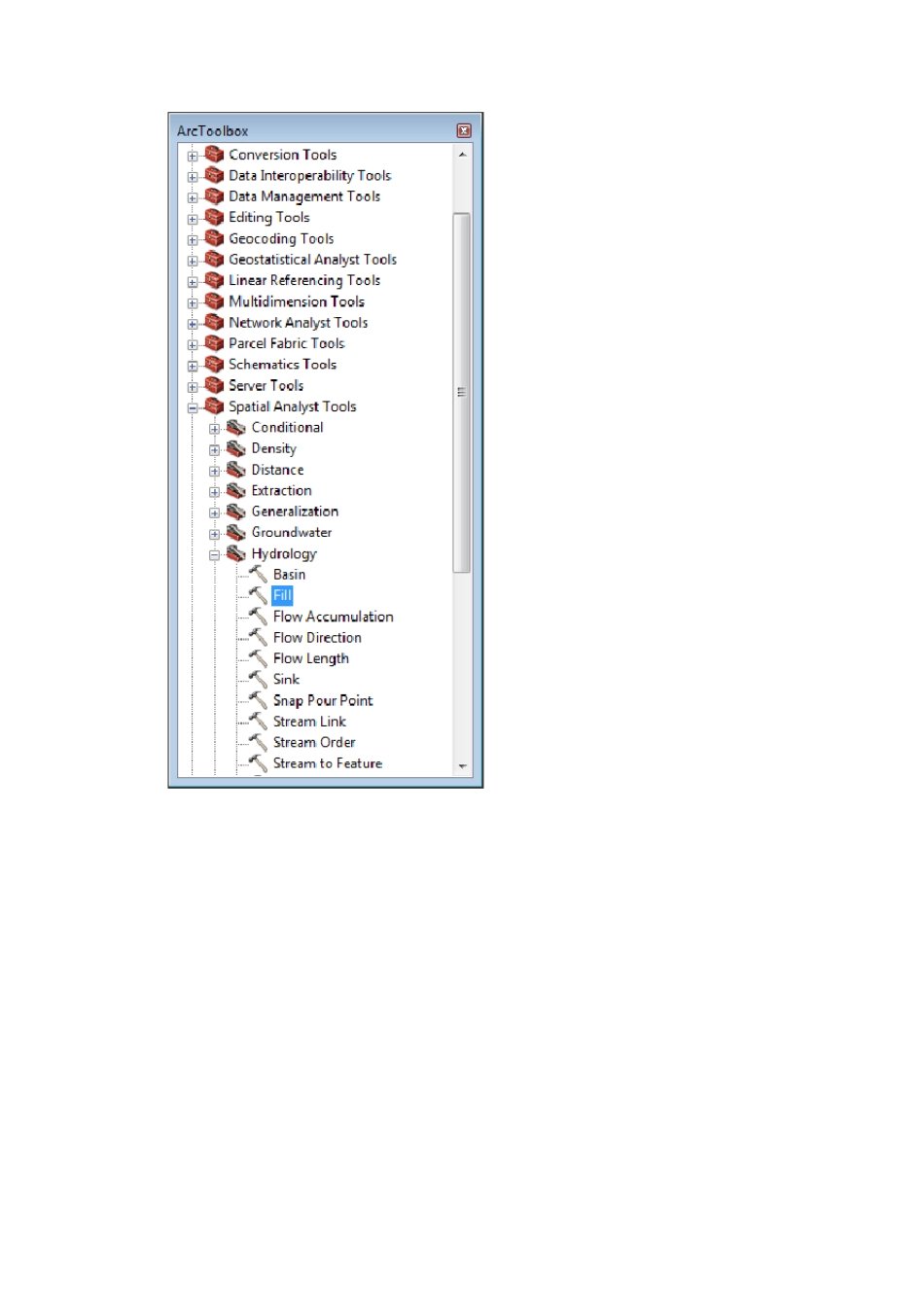

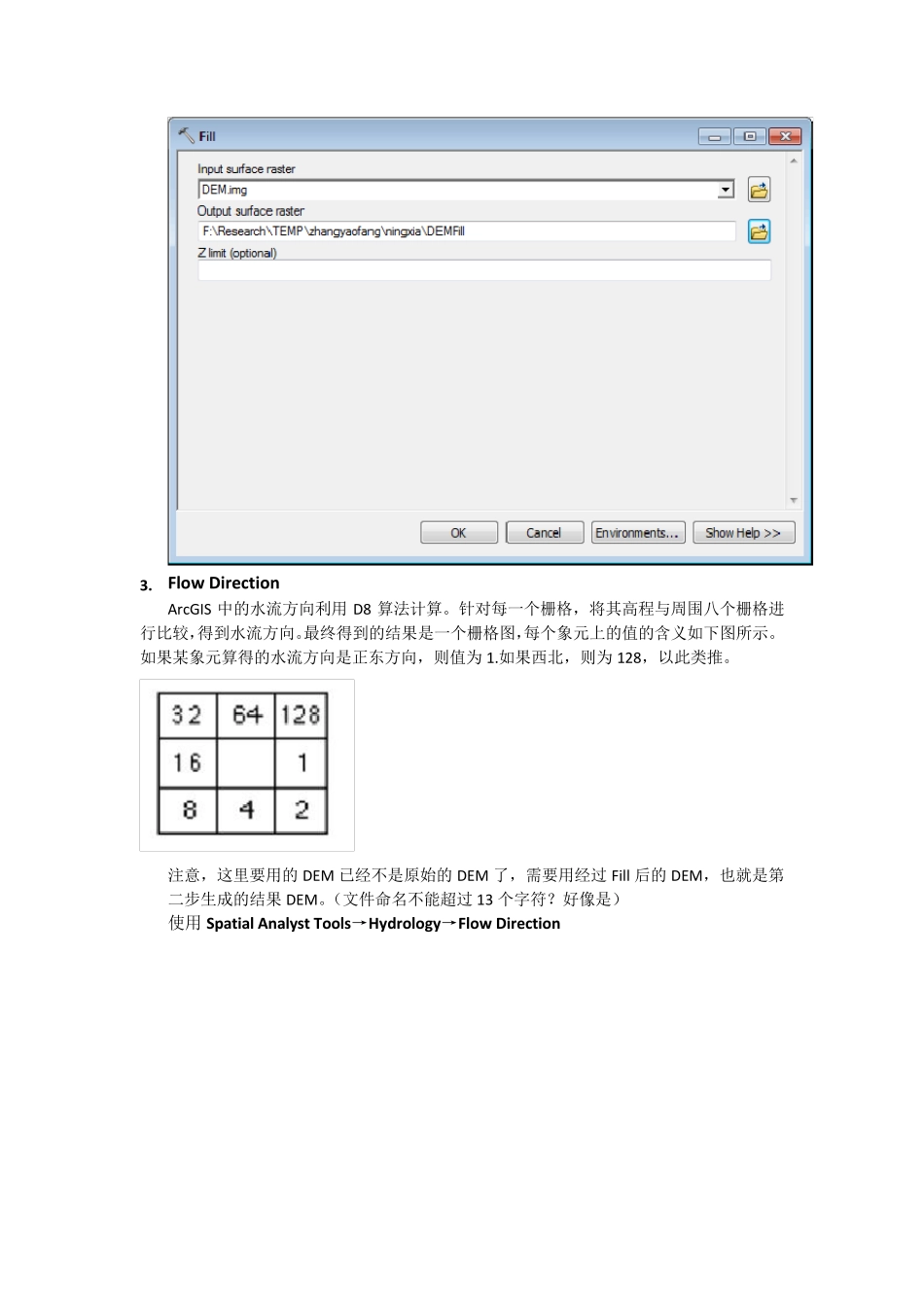

ArcGIS 10.0 在DEM 的基础上划分小流域 根据DEM 提取河流网络，计算流水累积量、流向、根据指定的流域面积大小自动划分流域 1. 加载DEM 打开ArcMap，加载数据DEM 数据文件 如果DEM 中有很多异常值，可能刚加载进来的时候是全灰或者全白，这个时候需要右键→图层属性，进行调整。 2. Fill DEM 表面存在着一些凹陷的区域（DEM 本身是插值计算的，很难与现实情况完全符合），由于这些区域异常低值存在，使得该区域在进行水流流向计算时得到不合理的水流方向。因此，应该首先对原始 DEM 数据进行洼地填充，得到无洼地的DEM。 打开ArcToolbox 中的水文分析模块。使用 Spatial Analyst Tools→Hydrology→Fill 如果没有水文分析模块，请用 Customize→Extensions→Spatial Analyst 添加扩展模块。 3. Flow Direction ArcGIS 中的水流方向利用D8 算法计算。针对每一个栅格，将其高程与周围八个栅格进行比较，得到水流方向。最终得到的结果是一个栅格图，每个象元上的值的含义如下图所示。如果某象元算得的水流方向是正东方向，则值为1.如果西北，则为128，以此类推。 注意，这里要用的DEM 已经不是原始的DEM 了，需要用经过Fill 后的DEM，也就是第二步生成的结果DEM。（文件命名不能超过13 个字符？好像是） 使用Spatial Analyst Tools→Hydrology→Flow Direction 4. Flow Accumulation Flow Accumulation 由Flow Direction 数据计算而来。每一个栅格Flow Accumulation的值代表着其上游有多少个栅格的Flow Direction 最终汇流经过该栅格。一般而言，计算出来的Accumulation 的数值数值越大，代表越有可能是河谷。 使用Spatial Analyst Tools→Hydrology→Flow Accumulation 5. 河网计算 当Flow Accumulation 达到一定值的时候，就会产生地表水流，那么所有那些Flow Accumulation 大于阈值的栅格就是潜在的水流路径，由这些水流路径构成的网络，就是河网。这个阈值是需要人为设定的，与定义的汇水面积有关。这里，我们设置为10000，也就是说，如果在某个栅格的上游有10000 个栅格的水流会流经这个栅格，则将这个栅格定义为河流。由于本文用的栅格是30 米×30 米，也就是说，如果某个栅格点，其上游的汇水面积超过 9 平方公里，则认为这里是河流。 使用Spatial Analyst Tools→Map Algebra→Raster Calculator 6. Stream link Stream link 记录着河网中节点之间的连接信...
