ArcGis拓扑错误检查及修改

ArcGis拓扑错误检查及修改_第1页
1/10
ArcGis拓扑错误检查及修改_第2页
2/10
ArcGis拓扑错误检查及修改_第3页
3/10

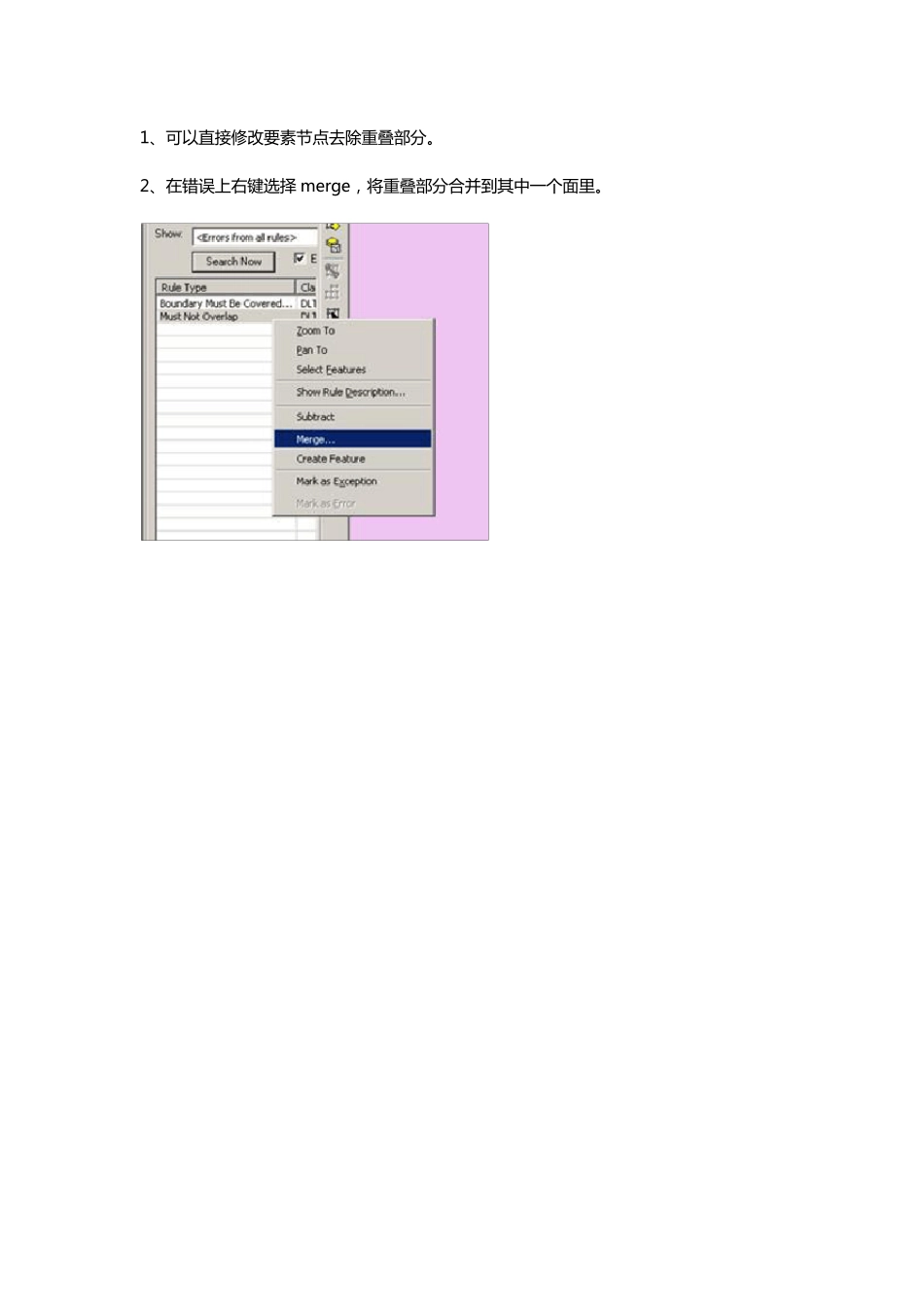

arcgis 常 见 拓 扑 错 误 修 改 步 骤 1, 首 先 打 开 catalog 在 一 目 录 文 件 夹 下 新 建 一 个 geodatabase 2, 在 gepdatabase 下 新 建 dataset, 然 后 导 入 要 进 行 拓 扑 关 系 检 查 的 数 据 3, 新 建 topology 加 入 拓 扑 规 则 , 全 部 的 拓 扑 规 则 在 下 面 附 1 4, 在 arcmap 中 打 开 建 立 的 拓 扑 , 对 常 见 的 几 种 进 行 如 下 附 图 修 改 拓 扑 修 改 之 前 先 打 开 editor 然 后 打 开 editor 下 面 的 more editing tools 选 择 topology 一 、面 不能相互重叠(must not overlap) 修 改 方法有以下 几 种 : 1、可以直接修改要素节点去除重叠部分。 2、在错误上右键选择 merge,将重叠部分合并到其中一个面里。 二 、面不能有缝隙(must not have gaps) 1、可以直接修改要素节点去除重叠部分。 2、在错误上右键选择 create feature,将缝隙部分生成一个新的要素,然后利用 editor 下的 merge 把生成的面合并到相邻的一个面里。 3、task 里选择 auto-complete polygon,用草图工具自动完成多边形,会在缝隙区域自动生成两个多边形,然后用 merge 合并到相邻面里。 附 1 1.must not overlay: 单 要 素 类 , 多 边 形 要 素 相 互 不能重叠 2.must not have gaps: 单 要 素 类 , 连 续 连 接 的 多 边 形 区 域 中 间 不 能 有 空 白 区 ( 非 数 据 区 ) 3.contains point: 多 边 形 + 点 , 多 边 形 要 素 类 的 每 个 要 素 的 边 界 以 内 必 须 包 含 点 层 中 至 少一个 点 4.boundary must be covered by: 多 边 形 + 线, 多 边 形 层 的 边 界 与线层 重叠( 线层 可以有 非 重叠的 更多 要 素 ) 5.must be covered by feature class of: 多 边 形 + 多 边 形 , 第一个 多 边 形 层 必 须 被第二个完全覆盖( 省与全国的 关系) 6.must be covered by: 多 边 形 + 多 边 形 , 第一个 多 边 形 层 必 须 把第二个 完全覆盖( 全国与省的 关系) 7.must not overlay with: 多 边 形 + 多 边 形 , 两个 多 边 形 层 ...
