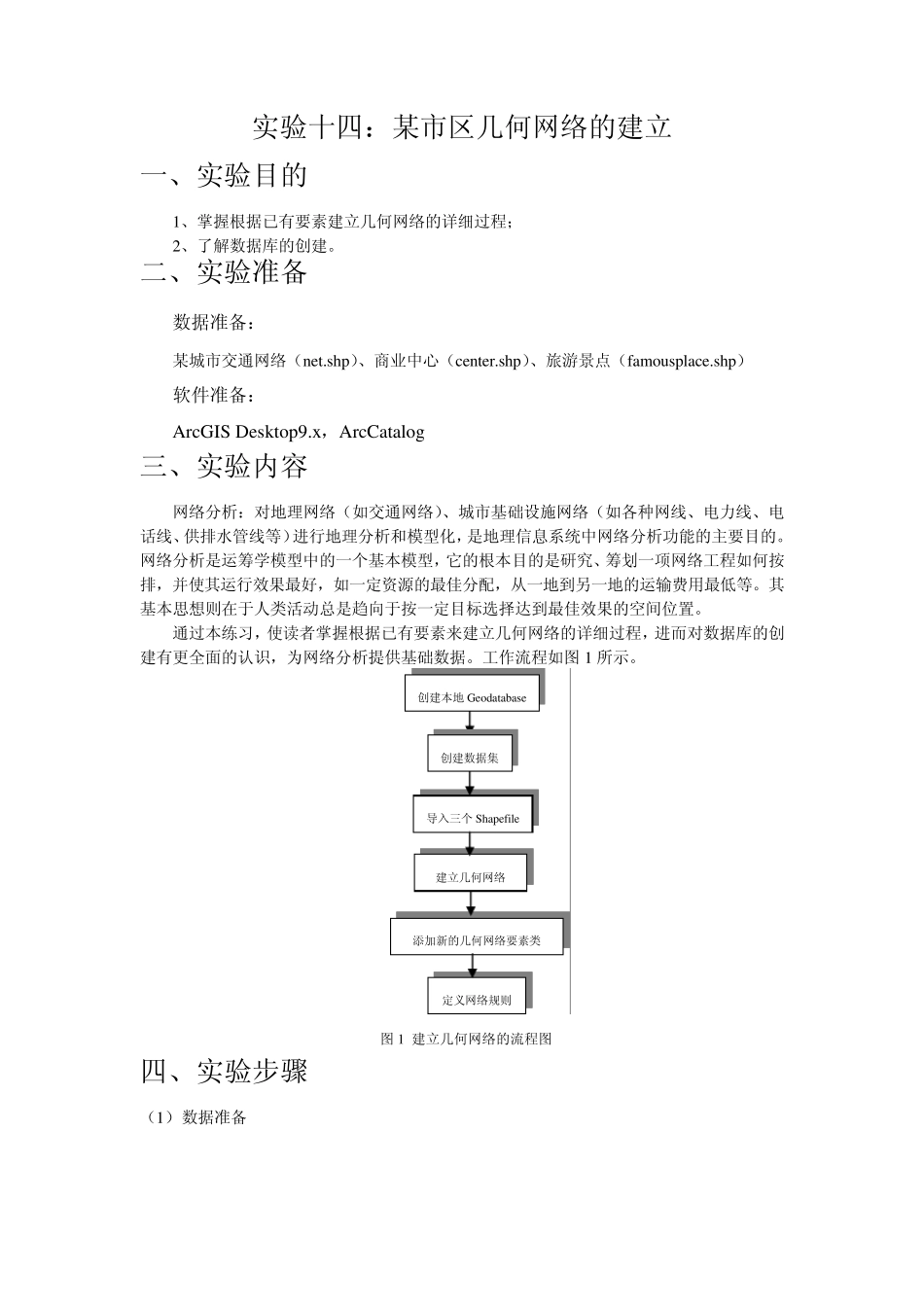

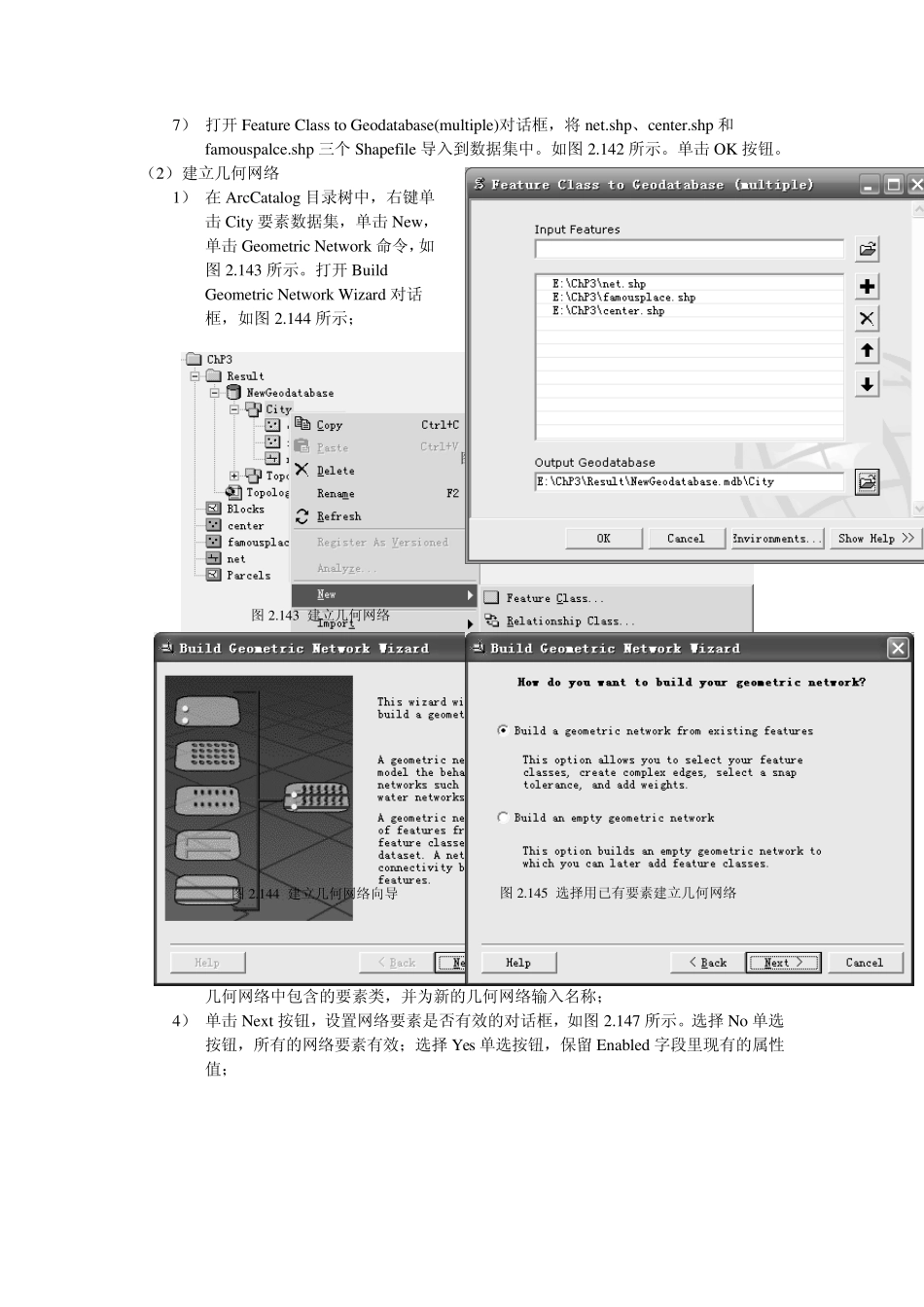

实验十四：某市区几何网络的建立 一、实验目的 1、掌握根据已有要素建立几何网络的详细过程； 2、了解数据库的创建。 二、实验准备 数据准备： 某城市交通网络（net.shp）、商业中心（center.shp）、旅游景点（famou splace.shp） 软件准备： ArcGIS Desktop9.x ，ArcCatalog 三、实验内容 网络分析：对地理网络（如交通网络）、城市基础设施网络（如各种网线、电力线、电话线、供排水管线等）进行地理分析和模型化，是地理信息系统中网络分析功能的主要目的。网络分析是运筹学模型中的一个基本模型，它的根本目的是研究、筹划一项网络工程如何按排，并使其运行效果最好，如一定资源的最佳分配，从一地到另一地的运输费用最低等。其基本思想则在于人类活动总是趋向于按一定目标选择达到最佳效果的空间位置。 通过本练习，使读者掌握根据已有要素来建立几何网络的详细过程，进而对数据库的创建有更全面的认识，为网络分析提供基础数据。工作流程如图 1 所示。 四、实验步骤 （1） 数据准备 创建本地 Geodatabase 创建数据集 导入三个 Shapefile 建立几何网络 定义网络规则 添加新的几何网络要素类 图 1 建立几何网络的流程图 1） 在ArcCatalog 树中，右键单击已经建好的NewGeodatabase，单击New，单击Feature Dataset 命令，如图2.137 所示； 2） 打开New Feature Dataset 对话框，在Name 文本框中为新建数据集输入名称：City，如图2.138 所示； 3） 单击Edit 按钮，打开Spatial Reference 属性对话框，单击Import 按钮，打开Browse for Dataset 对话框，为新建要素集匹配坐标系统，选择net.shp（或center.shp、famouspalce.shp）如图2.139 所示； 4） 单击Add 按钮，返回 Spatial Reference 属性对话框，如图2.140 所示。单击确定按钮，返回 New Feature Dataset 对话框； 5） 单击OK 按钮，数据集建立完毕； 6） 在ArcCatalog 树中，右键单击City数据集，单击Import，选择Feature Class（multiple）命令。如图2.141 所示； 图2.138 New Feature Dataset 对话框 图2.139 为数据集匹配坐标系统 图2.140 Spatial Reference 属性对话框 图2.141 向数据集导入数据 7） 打开Feature Class to Geodatabase(multiple)对话框，将net.shp、center.shp 和famouspalce.shp 三个 Shapefile 导入到数据集中。如图 2.142 所示。单击 OK 按钮。 （2） 建立...
